Paso 8: Danza un Jig
Dos piezas de allthread llevará a cabo la pieza juntos. Mediante la ejecución de ellas tanto a través del centro que también reducimos el número de penetraciones que tenemos que hacer en la pieza, que añade algún valor estético.
Para evitar torcer, ambas piezas deberán compensarse desde el centro de la Junta, como aprendí la manera dura. Honestamente yo sabía mejor, pero tenía otra idea y me fui para él. Error. Por suerte no era nada que un pasador de repuesto y relleno de madera no podía solucionar ;)
La manera más rápida y fácil para marcar estos agujeros es utilizando una plantilla. Podríamos sin duda ir a través y medida/marcar todas nuestras piezas uno a uno, pero «no es nadie tiene tiempo para eso.»
Para crear la plantilla, necesita una bonita hoja gruesa de cartulina o papel. Coge una de sus piezas de 2 x 4 y póngala sobre la parte superior de la hoja. Presione el 2 x 4 para sujetar la hoja en su lugar y traza a lo largo de los lados de la 2 x 4. Ahora, agarra tu transportador y trazar una línea perpendicular a una de las líneas que sólo trazada en el centro de la hoja. Encontrar el punto medio de esta línea y márquelo.
Colocar el punto de la brújula en la marca que acaba de crear, dibujar un círculo de radio 1". Este círculo se asegurará de que todos los agujeros son compensar la misma distancia del centro de cada tablero. Cool ¿no? La geometría es divertida.
Usar el transportador para marcar ángulos de 90, 80, 70, 60, 50 y 40 grados respecto la línea perpendicular que dibujó a través del centro del círculo. Asegúrese de hacer esto en ambos lados de la línea de los agujeros de la parte superior e inferior. La intersección de la línea de cada ángulo y el arco del círculo son donde taladra los agujeros. Neato.
Con el cuchillo del Exacto, corte tres pequeñas ventanas a lo largo de la línea que trazaste perpendicular a los bordes de la 2 x 4. Uno cerca del borde exterior y uno en el centro. Estas ventanas le ayudará a alinear la plantilla en las piezas en el paso siguiente.
Pro-TIP: Etiqueta tus ángulos como vas a hacer buscar la fácil más tarde. 40 grados = A1 y 90 grados = A6. Se rellena el resto.

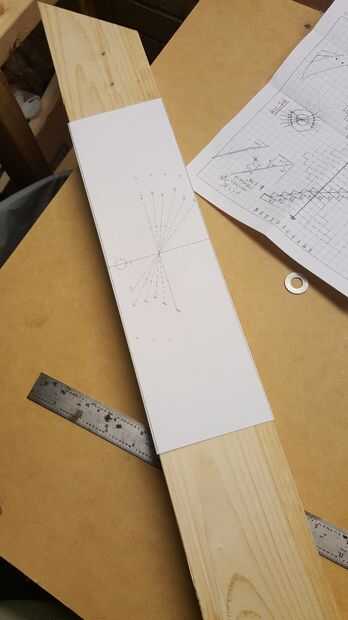

Doblar el cartón a lo largo de las líneas de trazado de la 2 x 4 y la plantilla está lista para usar. Alternativamente podría cinta o pegamento algunas guías con las mismas líneas. Depende de usted. Ver que no era tan difícil.

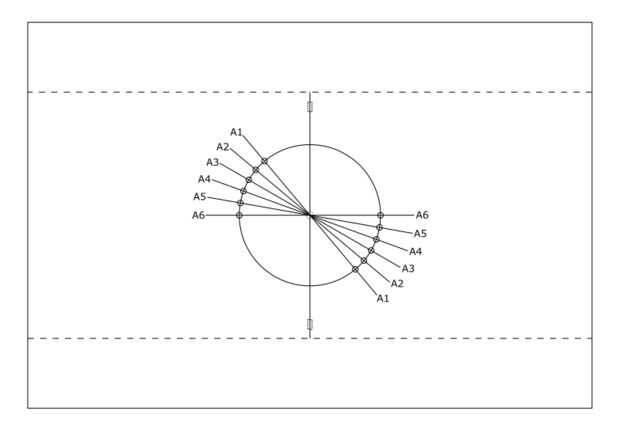

No te preocupes si esto fue un poco demasiado para tomar (o simplemente se siente perezoso). Yo soy un poco confundido, pero tengo todo cubierto. Consulte el dibujo arriba o descargar el archivo SVG si te quedas atascado. Para todos los CNC de alta velocidad y gente de corte láser, con rascador un poco te debe ser capaz de convertirlo en a G-code y cortar estos. Totalmente lo hubiese hecho, pero quería demostrar cómo se hace sin CNC para aquellos de nosotros trabajando en un presupuesto.
