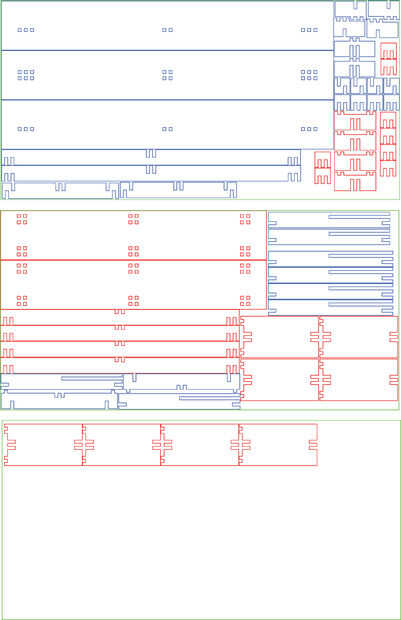

Paso 3: Diseño piezas en hojas...

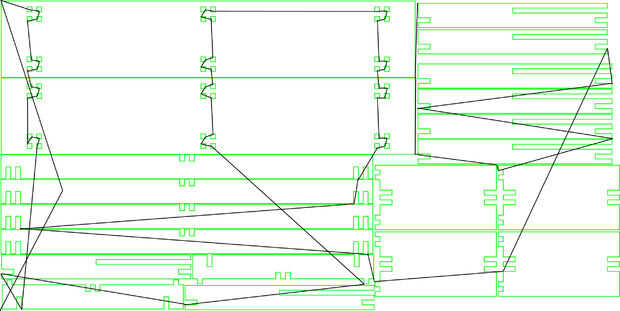

Tarda aproximadamente 2,2 hojas. Ver imágenes adjuntas...
También, a continuación encontrar el agua estadísticas de corte jet:
Tiempo para hacer esta parte estimado: 2,5134 horas
Estimado de costo para realizar esta parte: $62,84
Estimado abrasivo necesitada: 121,67 libras.
Estimado de tiempo para hacer esta parte: 2,9491 horas
Estimado de costo para realizar esta parte: $73,73
Estimado abrasivo necesitada: 143,97 libras.
Tiempo para hacer esta parte estimado: 24,688 min.
Estimado de costo para realizar esta parte: $10,29
Estimado abrasivo necesitada: 20,43 libras.
Alrededor de $150...
AQUÍ EN DETALLE:

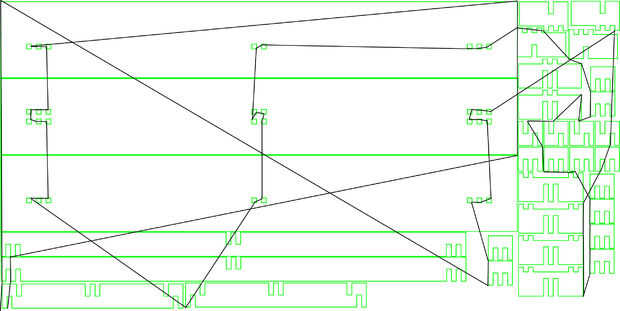

hoja 1:
Material: bambú
Maquinabilidad: 500
Espesor: 0,7500 pulgadas
Offset de la herramienta: 0,0150 pulgadas
Forma cónica offset: 0.0000 deg (0.0000 pulgadas)
Cortar el soporte: 0,0600 pulgadas
Rotación: 0 grados
Tiempo para hacer esta parte estimado: 2,5134 horas
Estimado de costo para realizar esta parte: $62,84
Estimado abrasivo necesitada: 121,67 libras.
Piercing: Alta presión | Intelli-PIERCE(R)
Perfora: 65 (0 son meneo perfora)
Corte: Alta presión
Anchura de trazado: 95.9883 (pulgadas)
Altura de la ruta de acceso: 48.1242
Longitud de trayectoria de la herramienta: 2597.8700
Longitud de corte: 1940.2480
(Valores después de aplica la herramienta desplazamiento.)
Configuración de la presión y la boquilla:
Alta presión: PSI 45000,00
Baja presión: PSI 20000,00
Diámetro del tubo de mezcla: 0,0300 pulgadas
Diámetro de la joya: 0,0140 pulgadas
Tasa de flujo abrasivo: 0,8500 Lb/min
Tamaño de abrasivo: malla 80.00 (Std.)
Índice de abrasivo: 1.00
