Mesa de fresadora cajón reclamado (8 / 10 paso)

Paso 8: Ajuste ranura

que quería hacer la guía ajustable, así que uno de los puntos marcados como el punto de giro, en donde la otra funcionaría a lo largo de una ranura cortada en la mesa. Falta de una brújula de suficiente tamaño, me pareció que la manera más fácil para marcar el arco para la ranura de usar el otro centro de taco para marcar un arco donde la ranura sería.

Para lograr esto, primero alineado la valla con el borde del círculo dibujado antes para la broca de fresadora. Una vez allí, presiona en la cerca para marcar otro punto del centro. Con estos dos puntos marcados, pude a cerca de swingthe entre ellos para describir un arco directamente en la mesa.

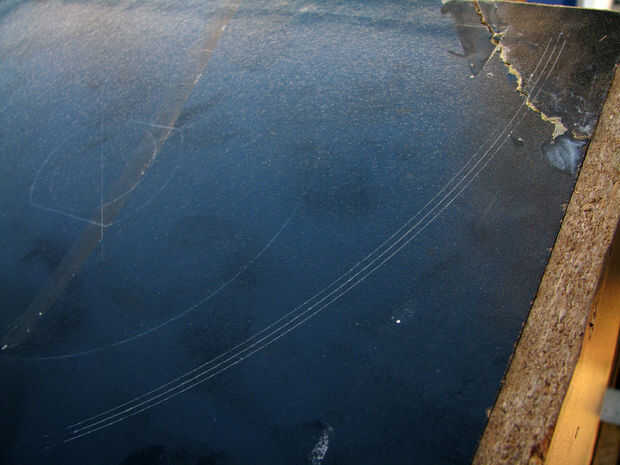

Sabiendo que la ranura debe caber un perno de 1/4", se trasladó pivote 1/8" a cada lado del punto original y describen dos arcos más. Con todo lo señalado, 1/4" agujeros perforados en todos los puntos de centro tres, cortar la ranura y pedacito de apertura. He utilizado una sierra de calar para cortar la ranura y la apertura, pero le aconsejo utilizar un agujero vio o incluso una broca Forstner grande, si usted tiene cualquiera de los dos. Lamentablemente, no. = c

Ahora, es probablemente vale la pena destacar que he hecho estos recortes después de que el sol se había puesto y sin una fuente de luz alterna (mi "Taller" es un pequeño rincón de la yarda debajo de un árbol de durazno), perdí un poco de precisión al cortar, ya que no pude ver mis líneas de diseño. Por favor tenga cuidado y utilice prácticas de construcción seguro cuando se trabaja con herramientas. ¿Dicho esto, no hice mal la mitad para cortar en la oscuridad, eh? ' xD
