Paso 1: Requisitos y medidas
COMPONENTES (las medidas se expresan en MM)
Algunas de estas medidas son medidas estándar europeas. Así que si eres americana estos pueden variar un poco. Esto significa que usted no puede hacer una copia exacta de este proyecto y necesidad de ajustar el proyecto a los materiales disponibles para usted.

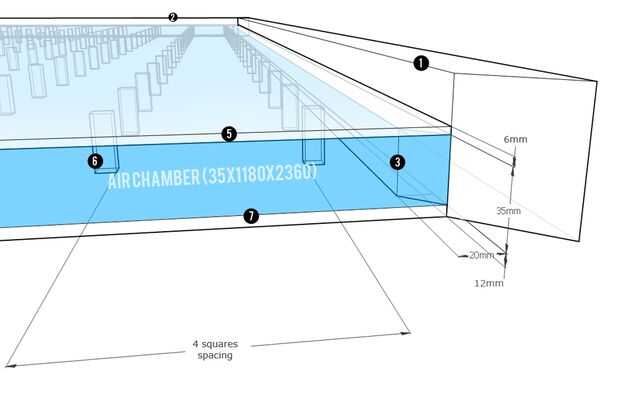

Los dibujos podrían aclarar qué materiales necesita. Muestran la construcción básica y medidas.

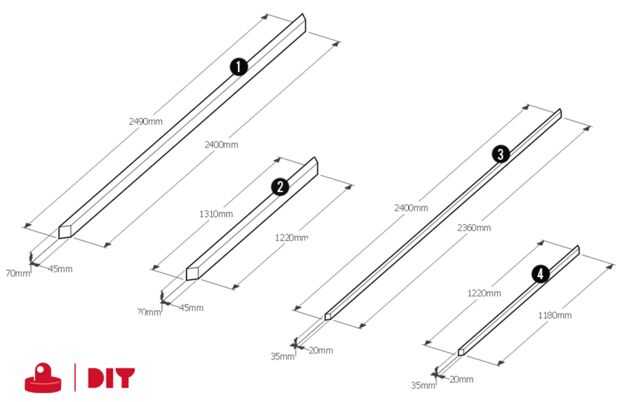

Marco de la construcción (de madera)
- Dos lados largos: L = 2530; W = 45; H = 70 (n º 1, consulte este componente en los dibujos)
- Dos cortos lados: L = 1310; W = 45; H = 70 (Nº 2)
- Dos lados largos: L = 2440; W = 20; H = 35 (Nº 3)
- Dos cortos lados: L = 1220; W = 20; H = 35 (Nº 4)
Gastos: 27 euros (sobre $37,-)
Superficie de juego (de MDF)
- L = 2440; W = 1220; H = 6 (Nº 5)
Gastos: 13 euros (sobre $18,-)
Soportes
- Viguetas de madera con altura de 35mm (Nº 6)
Gastos: 8 euros (sobre $11,-)
Placa frente a la superficie (de aglomerado)
- L = 2440; W = 1220; H = 12 (Nº 7)
Gastos: 11 euros (cerca de $15,-)
Fuente de aire
- Soplador de hojas, soplador centrífugo o aspiradora (Nº 8)
Cómo calcular la el caudal necesario y la presión subida: ver anexo archivo PDF más abajo (no estoy seguro si la velocidad del jet especificado es correcta, aunque).
La salida deseada para una mesa de hockey de aire de 7 a 8 pies es cerca de 400 pies cúbicos por minuto. Aspiradora Ultrasilencer Green regulares tienen una salida de aire media de alrededor de 140 CFM. Necesita al menos 3 aspiradoras para hacer la carroza de puck. Esta fuente de aire sería de cara. Hay aspiradoras industriales más de gran alcance, pero son difíciles de conseguir y caros. Sopladores centrífugos están altamente especializados. Los rangos de salida de unos cuantos CFM a un 1000 CFM o más. Estos ventiladores se utilizan en mesas de hockey de aire también. Usted puede intentar conseguir uno para barato. General motores centrífugos son bastante caros.
Sopladores de hojas son muy poderosos. Sus rangos de rendimiento de 350 CFM a 600 CFM. Creemos que un soplador de hojas barato segunda mano eléctrica es la mejor opción. Por lo tanto compramos un soplador de hojas nuevas con salida regulable (salida máxima: 490 CFM). Hemos probado el soplador de hojas a la menor velocidad (7000 rpm) y funcionó bien. El ruido producido fue significativamente menor que en velocidades más altas. Debe tener una toma de corriente circular. El ventilador cuesta 40 euros (sobre $56,-).
Entrada de aire
- Uno o dos metros de tubo con un diámetro de unos 90mm (según el tamaño de la salida del soplador de la hoja)
- Una lámina de PVC de 250mm por 250mm, con agujero en el que se adapta el tubo de medición. (no. 9)
- Si el tubo no encaja directamente en el orificio, utilice un manguito de PVC (que se ajusta alrededor del tubo y en el agujero)
- Dos piezas de madera contrachapada de 250mm por 250mm (Nº 10 y 11)
Objetivo
- Vigas de madera con una longitud de 400 mm.
- Fuerte pieza de tela mide 400mm x 400mm
Puck y mazos
HERRAMIENTAS
Nota: estas son las herramientas que hemos utilizado, pero podría encontrar que otras herramientas pueden utilizarse para el mismo trabajo así.
- Sierra de la espiga adecuada
- Rompecabezas
- Sierra regular
- Sierra
- Pegamento para madera (cola de poliuretano y regular)
- Taladro con adecuada drillbits
- Dremel con adecuada drillbits de 1mm (o 1/32)
- Lijadora con una lija muy fina y super fina (P180 y P1200)
- Martillo y clavos adecuados
- Destornilladores y tornillos adecuados
- Adhesivo termoplástico (pegamento caliente)
- Cinta para ductos
