Mesa de juegos MAME con frambuesa Pi

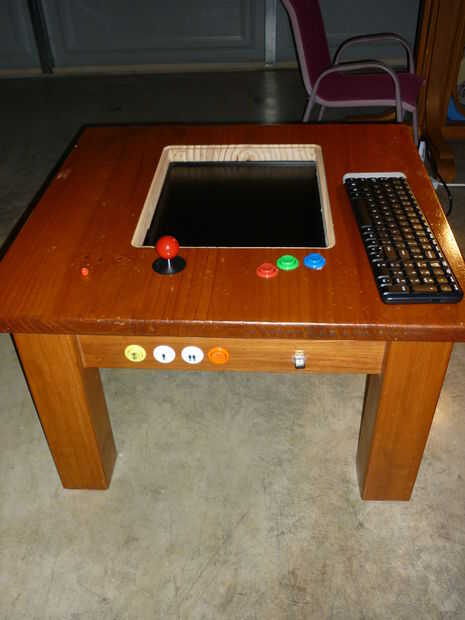

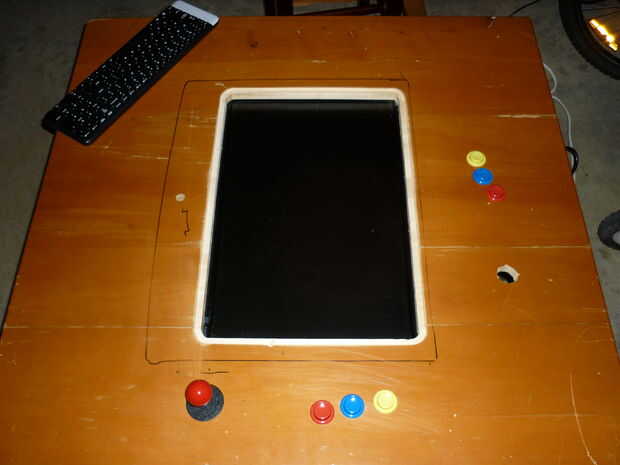

inspirados en similares proyectos en línea, he estado trabajando con un vecino a construir un par de mesas de juego retros basado en MAME-mesa de centro.  El más compacto es mío; el más grande con dos conjuntos de controles es suyo.  Dúplice de fotos se utilizan en este instructable.

Estas uso un ordenador Raspberry Pi, monitor de pantalla plana o TV y controles arcade montados en una vieja mesa de madera y son fáciles de hacer, siempre tienes algo de habilidad con un soldador y sabe su manera alrededor de Linux.  El costo total me fue de NZ$ 300, hasta unos US$ 250 - aunque esto es en gran parte debido a uso de mesa y pantalla de segunda mano barato.

Esto es lo que se necesita:

1. frambuesa equipo Pi - $ 50
2. 4GB memoria SD - $8 o menos.
3.-PACve controlador USB de Ultimarc http://www.ultimarc.com/ipacve.html - $35
4. controles Arcade - 7 botones, una palanca de mando, largo. sobre $100.  Usted puede obtener varios conjuntos si quieres jugadores multi o botones de control adicionales (por ejemplo, un botón 'snapshot' o 'detener').  El IPAC permitirá dos joysticks, fuego de dos juegos de 8 botones, más 2 monedas, start 2 y 4 botones.  También puede reasignar las teclas de MAME o AdvMenu si quieres.
5. fuente de alimentación para la Pi.  Un cargador de teléfono de micro-USB de 1A (no consigue un 500mA uno!) - $ 7
6. (opcional) 4-modo USB hub y cable de extensión USB, para permitir que un puerto externo del USB para las actualizaciones. -Cerca de $3
7. (teclado USB inalámbrico opcional) - $10
8. pantalla plana TV (HDMI capaz) o monitor (DVI o HDMI capaz). Nota: No toda la pantalla funciona con el Pi!  Muchos no pueden seguir la señal de vídeo débil puesta hacia fuera, incluso con el impulso de hdmi habilitado.  Si encuentra que el rojo o todo el vídeo está estática o tiene este problema.  Además, desea que un TV o Monitor que se enciende en modo activo, no espera.  Recogí una segunda mano de eBay para $70
9. HDMI o HDMI-DVI cable (dependiendo de la pantalla) - $11
10. toma de corriente, caja de empalmes de energía de alimentación, cable de alimentación de repuesto. -$4
11. amplificadas parlantes para una PC.  No sea si usted tiene un viejo televisor HDMI de la pantalla, como entonces se puede enviar el sonido por HDMI.  Usted puede, sin embargo, como entonces, el sonido puede controlarse mediante un interruptor externo. Sobre $10
12. repuesto cable para conectar los controles.  He utilizado unos pocos pies de cable de red CAT5 como es práctico código de color.
13. (opcional pero recomendado) pieza de vidrio templado el tamaño de la pantalla. Esto me costó $50.
14. mesa de madera 80 x 80 o 90 x 90 cm.  Usted puede recoger estos de eBay para $40-$90 más o menos.  Asegúrese de que es bastante sólido.  Tomé uno en eBay para $16 pero realista va a pagar más.
15. metal tiras (para la pantalla de montaje).  Puede utilizar barras de madera o acero de sección en caja pequeña en su lugar.

Herramientas:
1. soldador y soldadura
2. cable de cortadores y stripppers
3. potencia de la Sierra
5. taladro, con cortador del agujero 28mm
6. destornillador, con tornillos (pequeño #4 y #6 los)
7. abrazaderas
8. martillo
9 pistola de pegamento caliente
10. negra pintura
