Mesa de las paraguas plegable (1 / 18 paso)

Paso 1: El diseño

Ahora es el duro poco... Que mis pensamientos en un papel y una manera de hacerlo con las herramientas que tengo.

Necesito algunos objetivos de diseño.
1) no debe ser único pero no ser obvia sobre él. Algo que nadie ha hecho en Instructables antes.
2) se debe romper fácil (plegable sería bueno)
3) no debe ser pequeña, pero tener suficiente superficie para copas de vino y algunas otras baratijas...
4) debería ser luz. Yo no soy una mula de paquete. No más.
5) gastar lo menos posible.

Ahora es tiempo de hacer algunas investigaciones en el tema número uno. Encontrar algo en Instructables que nadie ha hecho antes. Ahora es un duro. Hay un proyecto para una mesa de las paraguas pero no es nada que sea verdaderamente portátil plegable. Allí donde algunos muy cool plegable mesas y donde todo muy portable.

(si quieres ver lo que encontré, sólo algunos ejemplos)

Lado-tabla-Paragüero

Mesa baja plegable

Mesa de centro plegable

Ahora es el momento para ir a mi sistema de CAD. Estoy usando Inventor Fusion para Mac. (No fusión 360, misma compañía software diferentes). Auto Desk ya no admite esta versión pero yo lo tengo y funciona bien para lo que hago.

La tabla tendrá 3 secciones plegables que se enclavija set 120 grados apartes. Para hacer la tabla más pequeña posible 3 secciones deben girar y vienen en línea con el eje de la sombrilla. Luego cada sección puede doblar hacerlo tan pequeño como sea posible.

Hice algunas investigaciones alrededor de los pivotes que se encuentran en el eje de la sombrilla. No hay nada que encontré que trabajaría para 3 secciones. Así, es otra pieza que necesito para diseñar y confeccionar. Cada sección se dobla por la mitad. Después de buscar encontré que algo llamado una bisagra de butler. Pliegues en la parte superior de sí mismo y de las cerraduras en la posición abierta.

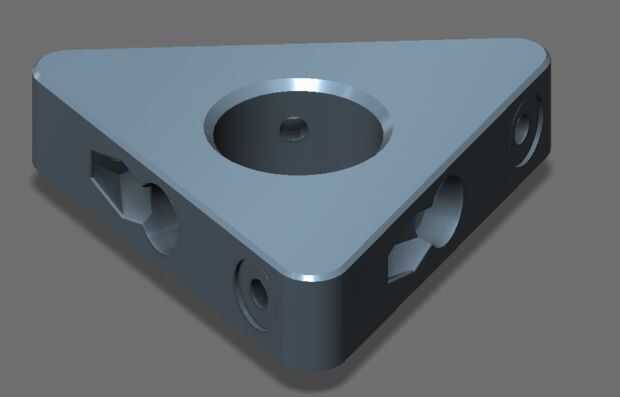

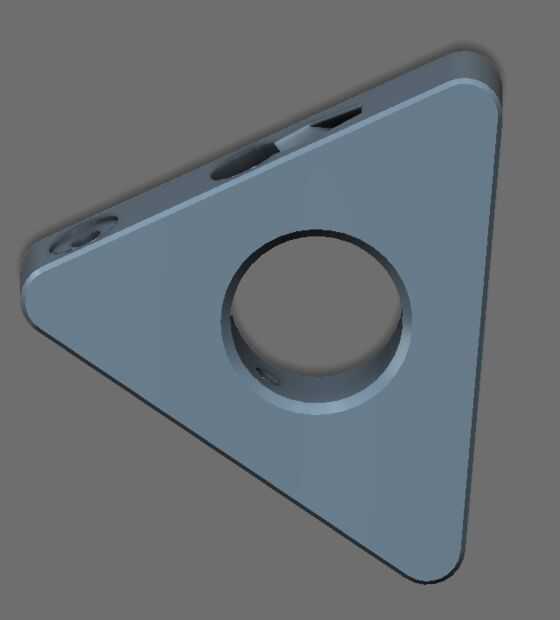

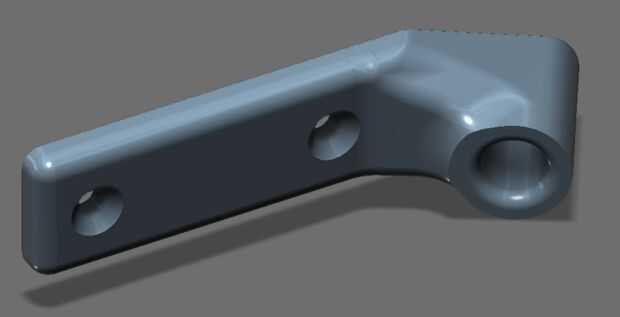

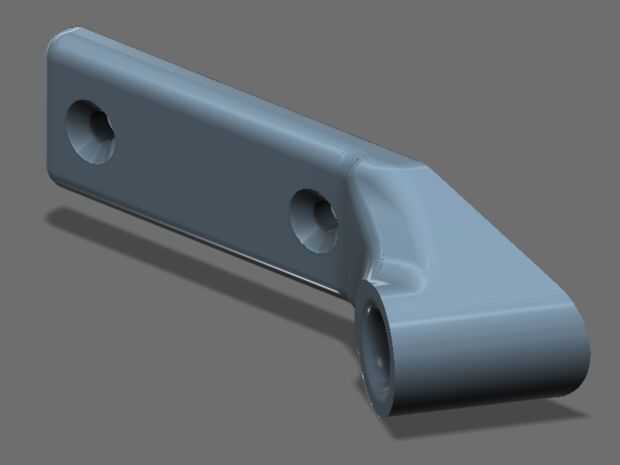

Usé mi paquete de CAD para diseño de piezas 3D para imprimir para los pivotes y algunos pitones que se necesitarán. La razón de las partes impresas 3D es que no puedo comprarlos o hacerlos con herramientas manuales.

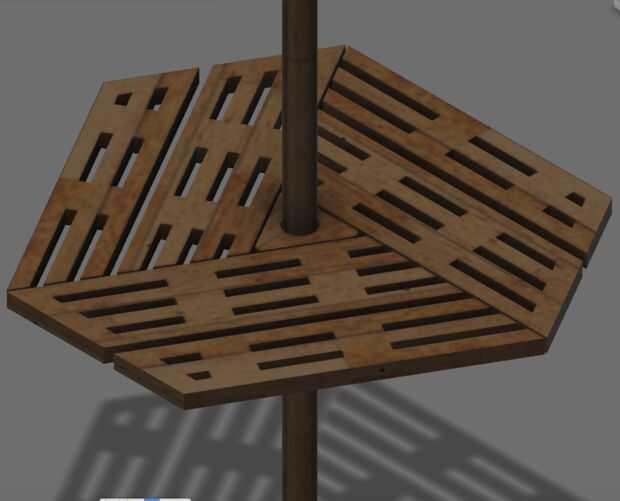

El diseño de la tabla completa se muestra en la imagen. La tabla real terminó un poco diferente pero es cómo van estas cosas.

Tenía una vieja sombrilla que estaba rota y decidí usar las piezas de la cubierta para hacer la parte superior de la sombrilla. Este instructable es reemplazar el poste de la sombrilla y hacer la tabla adjunta. El pabellón será conseguir un maquillaje en un futuro Instructable.

He adjuntado los archivos *.stl a este Instructable. Sin embargo, yo no actualizará los. Las versiones actuales residirán en Thingiverse.

Tabla de paraguas en Thingiverse

Necesitarás estos materiales:

  • Algún tipo de madera. Estoy usando álamo. 7 en x 3/4 en x 96 en
  • tornillos de 2-1/2 en 1/4-20
  • 9 arandelas para pernos de 1/4-20
  • 3 tuercas para pernos de 1/4-20
  • 1 copia el archivo "03.stl de soporte de mesa" (40% relleno 2mm exterior)
  • 3 copias del archivo "pin_holder.stl" (40% relleno 2mm exterior)
  • cerraduras de puertas correderas de resorte 3
  • 6 mayordomo bandeja bisagras
  • 1 antigua sombrilla de playa
  • 96 en álamo pasador 1-3/8 de diámetro
  • Aceite de teca

Herramientas:

  • Sierra de mesa
  • Taladro de columna
  • Taladro inalámbrico
  • Impresora 3D o servicio de impresión 3D
  • Lijadora excentrica
  • Lijadora de banda
  • Esponja
  • Cubo
  • Builders Square
  • Varios diferentes granos de lija (80-120-300)
