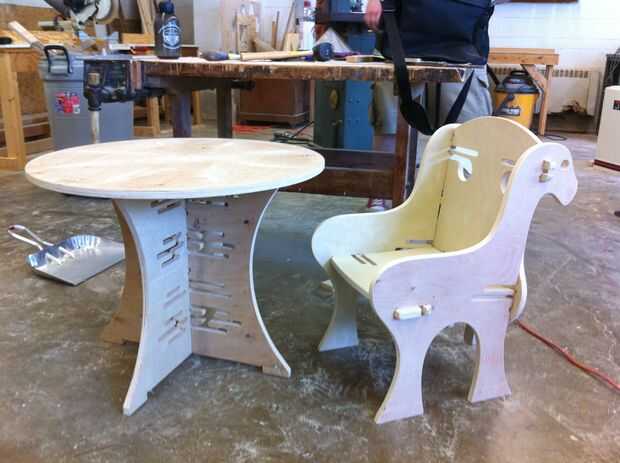

"Tabla del equipo" dirigido a crear una mesa de final encaje a presión-junto, de carga y silla para niños que no pega, clavos o adhesivos. El producto final snap juntos (y separados) con las juntas de primavera cortadas por router CNC.
Proceso de:
El primer paso consistió en modelado y corte las uniones de prueba para afirmar la calibración adecuada del router y la validez de construcción de la articulación.
En segundo lugar, una representación 3D de la tabla completa y silla fue creada en Rhino. Los paneles prestados fueron arreglados en el espacio 3D para evaluar su viabilidad y en un 2.o plano para maximizar la utilización del material. Entonces el archivo de Rhino se transformó en "g-code", que se lee por el ranurador CNC para corte de precisión.
Por último, cada panel se lija para limpiar "puentes"
a la izquierda del router CNC y asegurar un ajuste preciso
ajuste de cada articulación.
Archivos de Rhino:
https://Drive.Google.com/folderview?ID=0ByTzlUyBoBBTeUN3bkQyQkZuM1U&USP=Sharing
Miembros de la mesa del equipo:
Chris Willy
Jon Carnahan
Tyler Jones
Agradecimientos:
CNC de Ohio quisiera dar gracias por la oportunidad de experimentar con el CNC routing. Universidad de Ohio fomentó una población de estudiantes que esta clase podría beneficiarse de perspectivas diversas y variadas habilidades. Estudiantes y profesores, igualmente, obtuvo conocimiento y experiencia a través de la amplia colaboración y la experimentación. Es decir, agradecemos Siavash orientación e instrucción de utilización "g-code" para automatizar el ranurador CNC y Tanner para el acceso a y la instrucción en diversos equipos de tienda de madera. Por último, Ohio CNC gracias David Colagiovanni para conducir la clase de verano ART3900 con apoyo constante y sincera respuesta.
