Paso 4: teclado

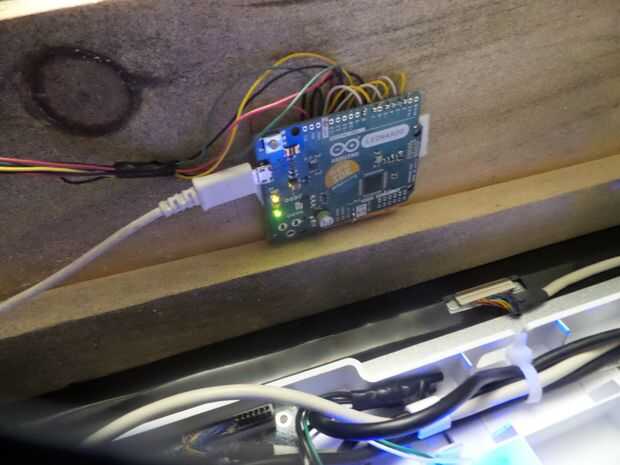

para los controles que estoy utilizando un arduino board Leonardo
Esta tabla puede utilizarse como un teclado y ratón usb.
He trazado las llaves a las flechas izquierda, derecha, arriba, abajo,
también ENTER y ESCAPE.
en android esto me da las teclas de flecha, seleccione y comandos de nuevo
las flechas izquierdas y derecha dobles como las aletas
arriba y abajo son necesarios para la selección de aplicaciones y configuración
entrar es el émbolo de lanzamiento, y escape te trae al selector de tablas y menú principal
teclado de código para el arduino board leonardo

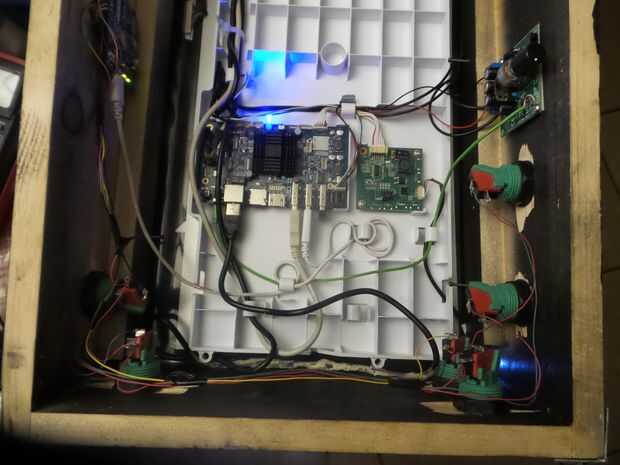

el cableado está establecido en el código de arduino

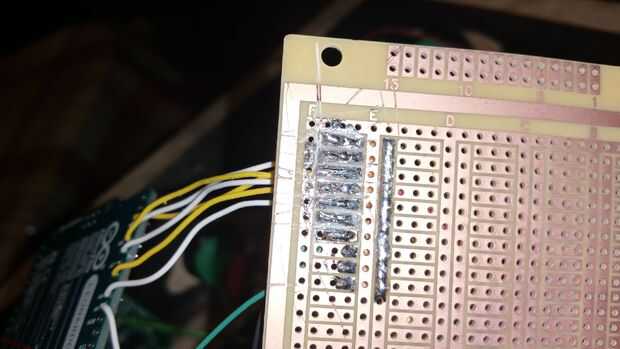

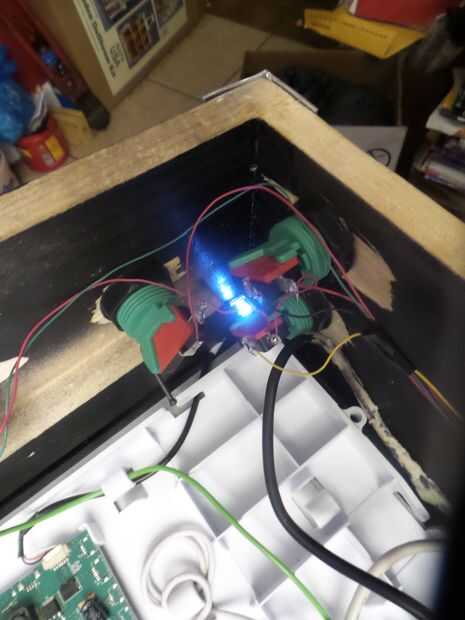

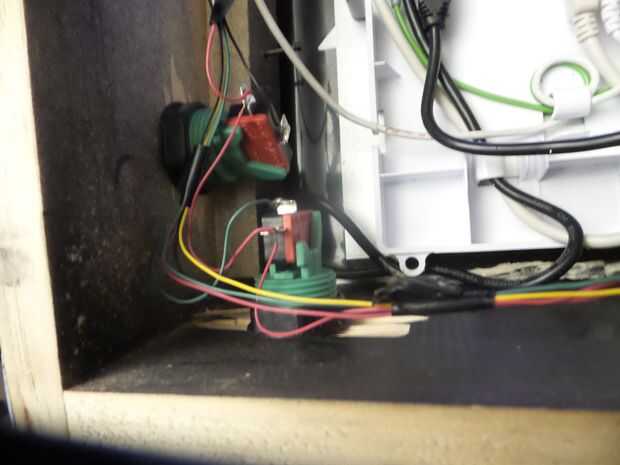

un lado de todos los interruptores va al suelo que al otro lado va a un tablero que contiene 100 k ohm resistencias, las resistencias están todos vinculados a 5v de arduino.
el lado del interruptor de las resistencias va a cada entrada en el arduino, este arduino hace ver que las entradas tan alto (5v) hasta que se presiona un interruptor. que el interruptor se verá tan bajo (0V).
el audio proviene de un pequeño amplificador que compré en línea con un auricular de entrada.
