Mesa de soldadura (1 / 7 paso)

Paso 1: Hacer el secundario-marco superficie de trabajo

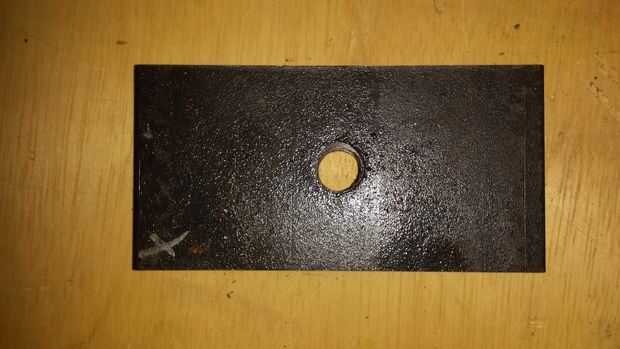

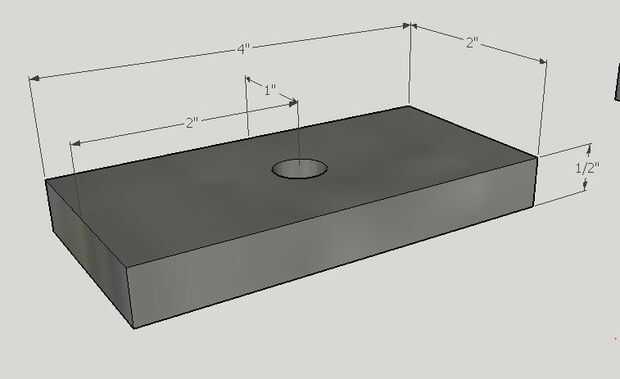

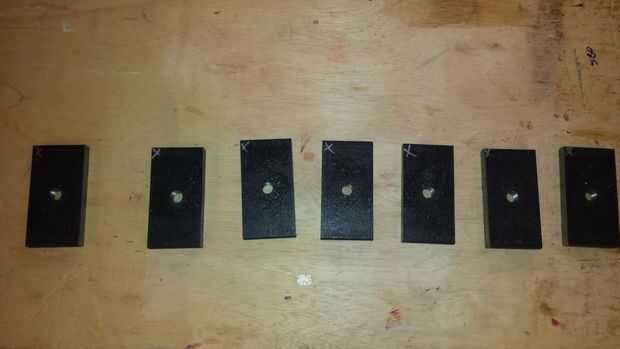

Placas espaciadoras se cortan, perforadas y roscadas a 1/2"-13. Utilicé una plantilla para colocar a los espaciadores cuando taladre los orificios. Pongo una "x" en la misma esquina de cada espaciador así podía mantenerlos orientada del mismo modo durante el montaje. Esto ayudará a minimizar los errores de producción.

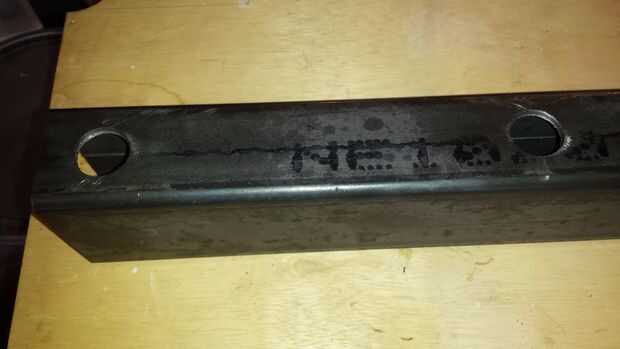

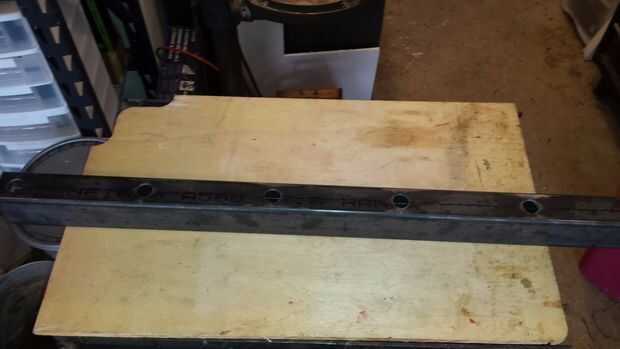

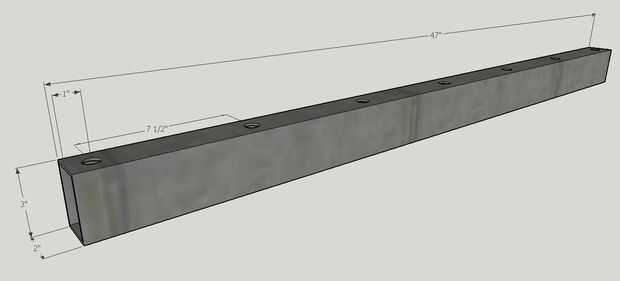

Compruebe las vigas principales sub-frame de rectitud. Si están dobladas en todos, taladre los orificios en el lado con mayor radio (el "afuera" de la curva). Perfore agujeros de 3/4" donde los agujeros de la placa espaciador será cuando soldado a la viga. Los agujeros de gran tamaños en la viga aseguran de que no habrá ningún material de los pernos que atraviesan las placas espaciadoras de bloqueo.

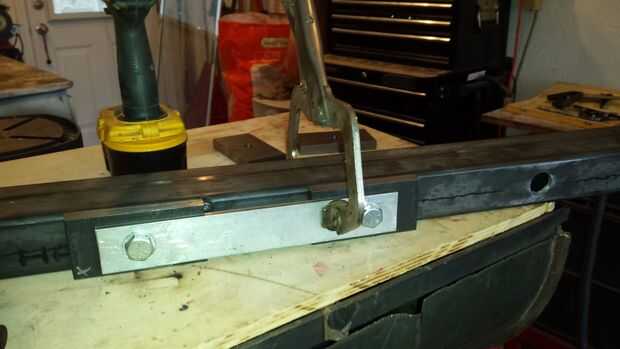

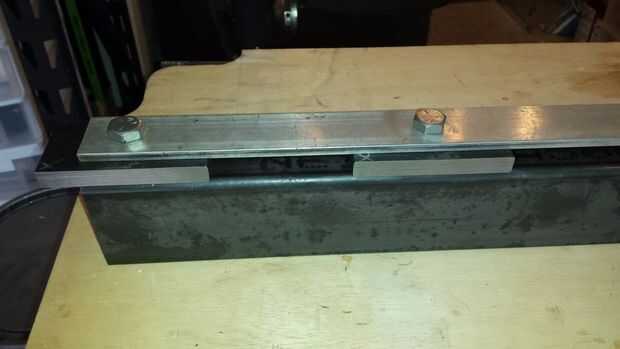

Perfore dos agujeros de 1/2" pieza de chatarra 7-1/2" aparte. Utilizará esto como una guía de colocación de las placas del espaciador. Precisamente la primera placa espaciador en la viga y la tachuela, posición soldarlo en su lugar. Hilo de rosca de un 1/2"-13 pernos a través de un agujero de la guía en la tachuela soldada con autógena placa distanciadora. Coloque el orificio abierto en la guía sobre el próximo agujero en la viga. Coloque a un espaciador entre la viga y la guía. Enrosque el perno de otro a través de la guía y el espaciador. Centro al espaciador en la soldadura de la viga y tachuela en su lugar. Continúe este proceso con el resto de los espaciadores. Utilizando a la guía se asegurará de que los orificios de los espaciadores son exactamente la misma distancia unos de otros.

Repita para el segundo haz de subestructura.
