Mesa de trabajo de caballete vigueta Hangar (1 / 3 paso)

Paso 1: Preparar los hangares de la vigueta.

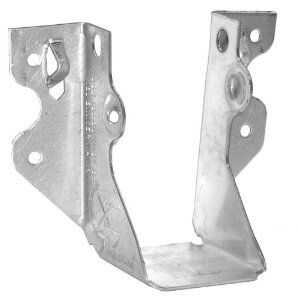

En primer lugar, hice algunos trabajos cosméticos menores a los hangares de la vigueta. La pieza de metal doblada que se muestra en la foto no es necesaria, por lo que ha había martillado plana por lo que es de.

A continuación, encontré algunos clavos en mi colección que caben bastante cerca en los agujeros indicados.  Estos irá en el lado del caballete para sujetar los hangares de la vigueta.

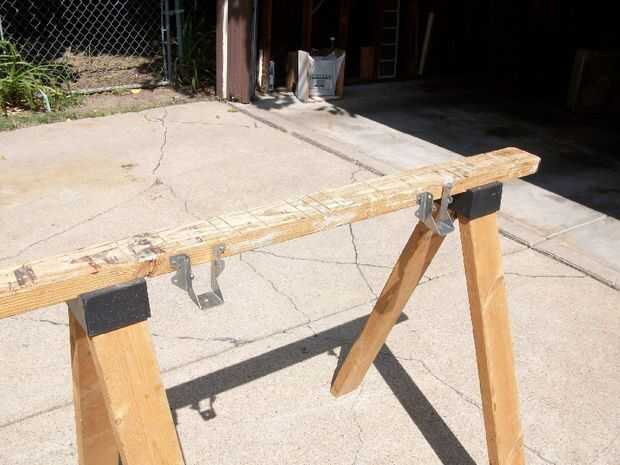

Decidir el lugar más práctico para los miembros de la cruzados. La hoja de madera contrachapada por un table top era solamente cerca de 30" de ancho por lo que necesitaba para poner a mi travesaños en las patas.  Es muy estable de esta manera, pero si se va a utilizar una hoja completa de 48", usted puede poner fuera de las piernas. Por supuesto, cada conjunto de caballetes será diferente.

Lo más importante es alinear los clavos para el hangar de la viga de modo que el borde superior de los travesaños verticales debe estar a nivel con el borde superior horizontal de los caballetes. La mejor manera de hacerlo es mantener un trozo de chatarra 2 x 4 en el hangar mientras sostienes el hangar contra el caballete.  Alinee el hangar y el lado del caballete de la marca con un lápiz por los dos agujeros superiores en el hangar.  Usted debe han medido ya que los hangares se espaciarán uniformemente.

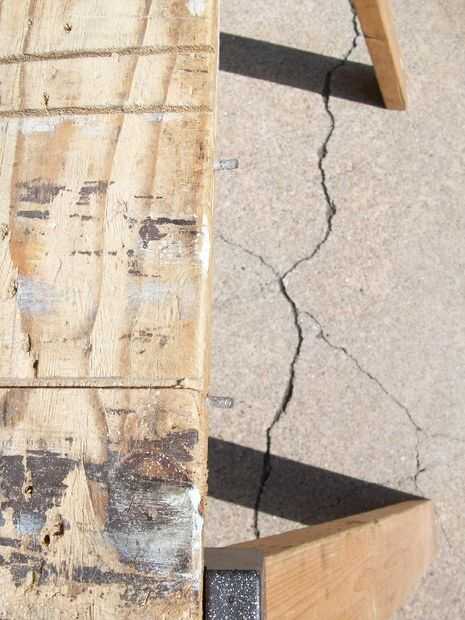

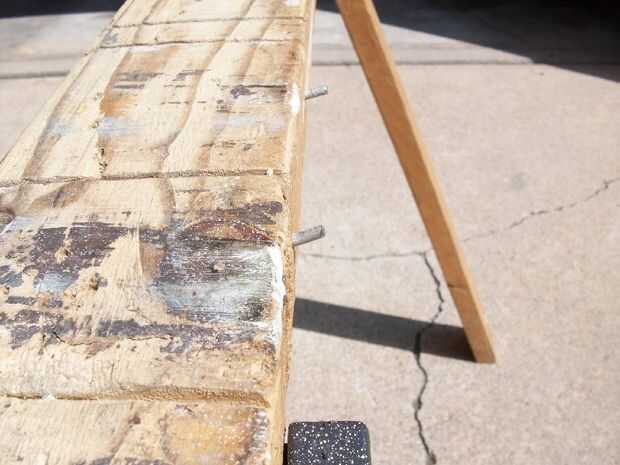

Martillo un clavo cada marca de lápiz, dejando aproximadamente 1/2" de la Junta.  Trate de conducirles tan recto como sea posible para que no divide la parte superior del caballete o salen de la parte inferior.  Luego corte las cabezas de los clavos con la sierra y el archivo de los filos. Con los alicates, dobla cada una de las uñas hasta cerca de 20 grados; no tanto para enlazar o subir los hangares por encima de la descarga, pero lo suficiente para sostener el hangar resbale la uña.  El peso de los miembros de la cruzados y la parte superior tendrá todo muy bien.

La última cosa que necesita hacer es marcar el centro de la superficie inferior del hangar de la viga de un agujero para el pasador.  Mi hice apenas más grande que el diámetro de la espiga para que usted pueda encontrar el agujero bastante fácilmente mientras que está configurando. Taladro en toda viga cuatro hangares y archivo abajo los bordes ásperos.
