Paso 8: Pintura y eléctrico
Pintar el interior blanco para mejor distribución de la luz. Haz si quieres lujo con reflectores de aluminio de la hoja, pero no creo que sea necesario.

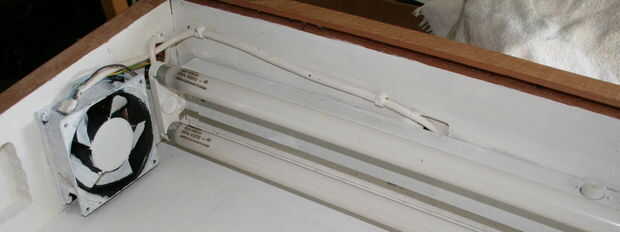

Monte el flúor en el miembro posterior.
Montar el ventilador en el orificio del lado izquierdo y jaula de protección en el exterior (rebajen el montaje de la jaula). Montar el filtro en el orificio lateral derecho.
Traer el cable de red a través del marco del lado izquierdo y fijarlo con una abrazadera de alivio de presión.
Ejecute el cable de red activo hacia fuera a través del orificio de montaje para el interruptor y el cable al interruptor. Desde el otro lado del interruptor, ejecute un cable por el interruptor de montaje agujero a un lado del ventilador de alimentación y de allí a un lado de la luz de fluoro.
Alambre neutro del cable eléctrico al otro lado del ventilador y el otro lado de la fluoro.
Esto pone el ventilador y el fluoro en paralelo, por lo tanto se encienden con el interruptor, y si falla uno, no detendrá la otra.
Monte el interruptor de red. (Si haces esto primero, el grueso de la estructura impide cableado.

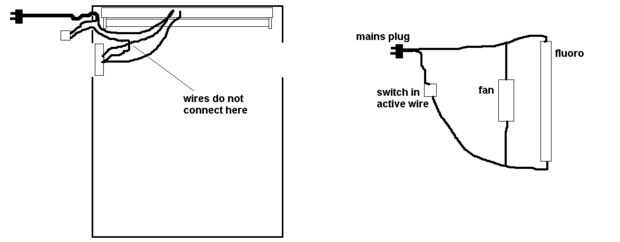

Mis esquemas son un poco torpes, pero pueden ayudar. La primera muestra aproximada disposición física, el segundo más una vista lógica de las conexiones.
