Paso 13: Construcción: construcción del controlador LED red

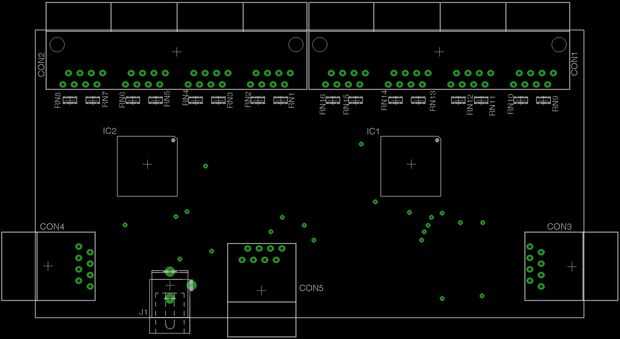

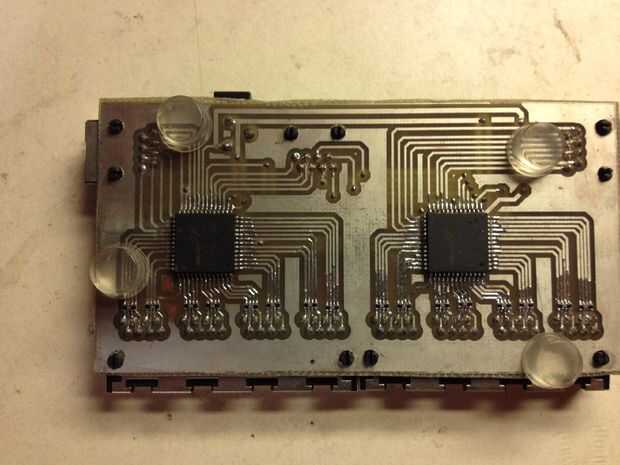

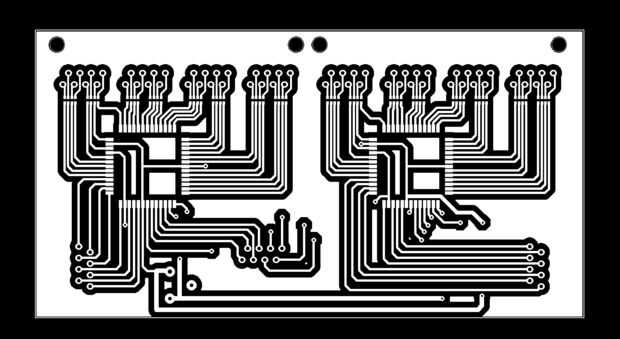

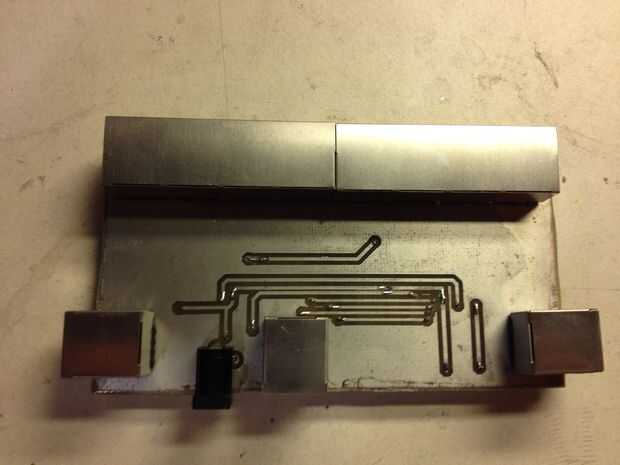

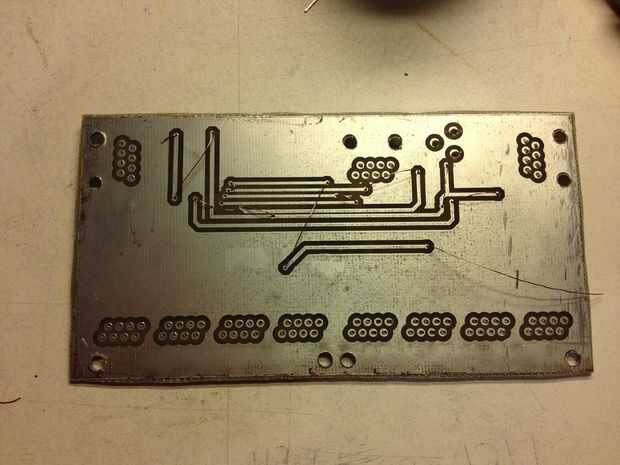

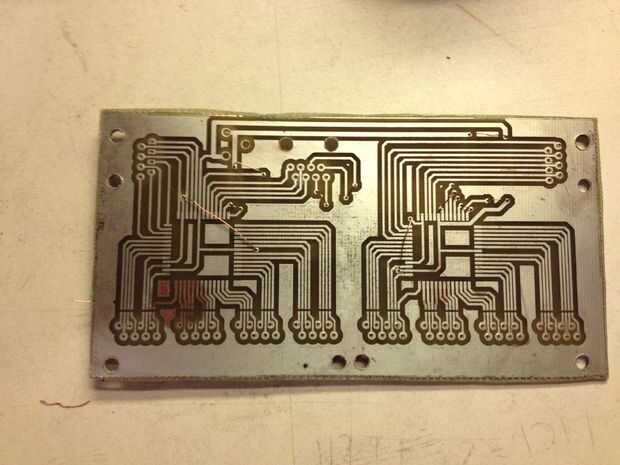

He subido un archivo pdf en este paso que contiene la imagen espejeada de la parte superior de la PCB y la imagen de la parte inferior de la PCB. Ya se encuentra a escala en el PDF para que usted sólo necesita imprimir a escala 1:1. Usé el método de transferencia de tóner para crear mi PCB. Si no está familiarizado con este método de fabricación de PCB, sólo tendrás que elegir de los muchos instructables que explican cómo funciona. Una vez al día sobre cómo hacer PCB con el método de transferencia de tóner (o cualquier otro método que funcione), vienen detrás, descargar el PDF y crear el PCB.

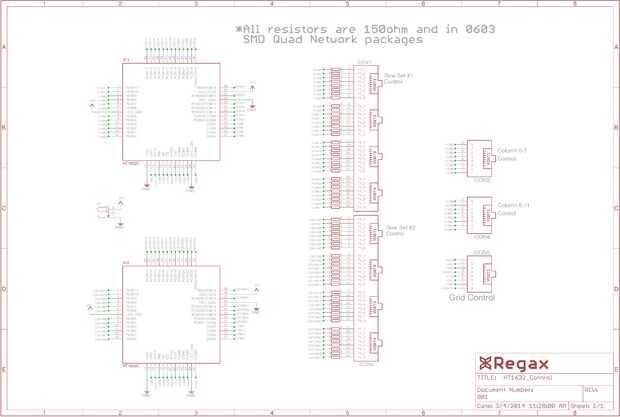

Una vez que tengamos el PCB creado y montado, tendremos que conectar todas las líneas de la red. Las conexiones son las siguientes:
CON1
PORT1 -> línea #1
PORT2 -> línea #2
USB3 -> línea #3
PORT4 -> línea #4
CON2
PORT1 -> línea #6
PORT2 -> línea #7
USB3 -> línea #8
PORT4 -> línea #9
CON3
PORT1 -> línea #5
CON4
PORT1 -> línea #10

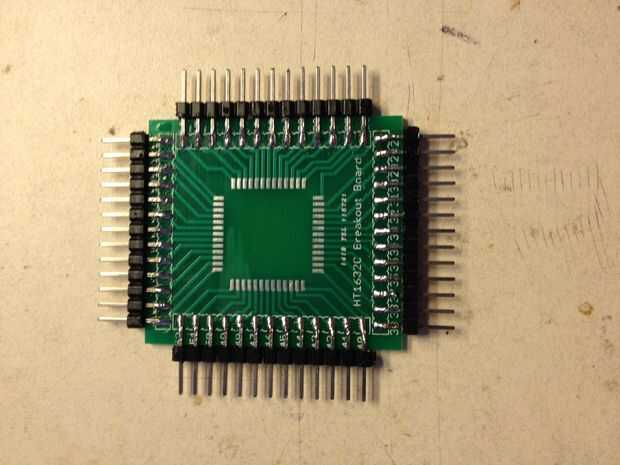

Si no sabes cómo hacer PCBs usted tendrá un tiempo difícil encontrar un tablero de arranque para los chips de HT1632C como son 14mmx14mm con espaciamiento de 1,0 mm entre pines. En este Foro, usuario mmcp42 ha creado un tablero de arranque y subido los archivos de eagle que permite tomar los archivos y enviarlos a un fabhouse de PCB donde pueden ser hechos profesionalmente. Esto es sólo una solución alternativa si estás veroboarding el proyecto.

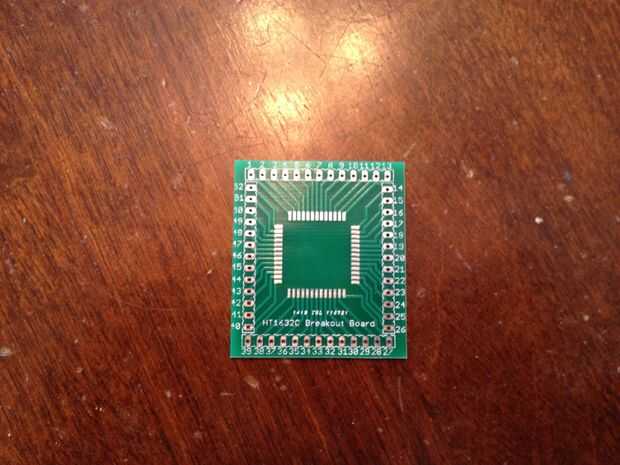

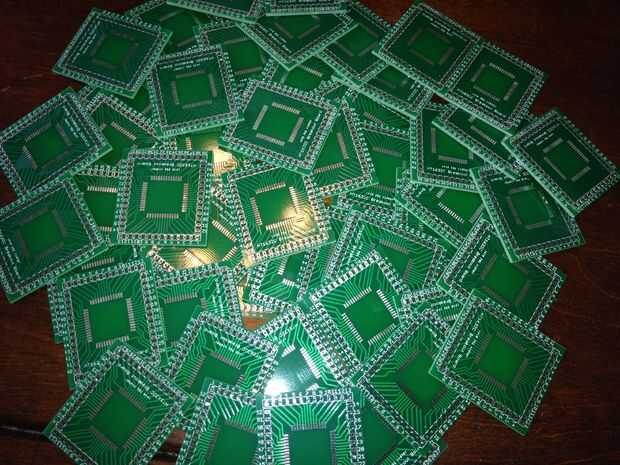

He hecho una prueba de PCB con una compañía y cincuenta HT1632C Breakout PCBs. mensaje privado me ordenó si desea hablar por uno o más ($2,50 por HT1632C breakout PCB, silkscreen se reflejaba en el momento del pedido, por lo que no utiliza la serigrafía como una referencia de perno) o comprar en eBay aquí. También he añadido el HT1632C breakout Junta en formato PDF (escala 1:1) a este paso si quieres hacerte el breakout Junta.
Los archivos gerber están disponibles para descargar si quieres conseguir tu propio PCB hecho profesionalmente.
