Paso 15: Construcción: conectarse a la red LED PCB Master

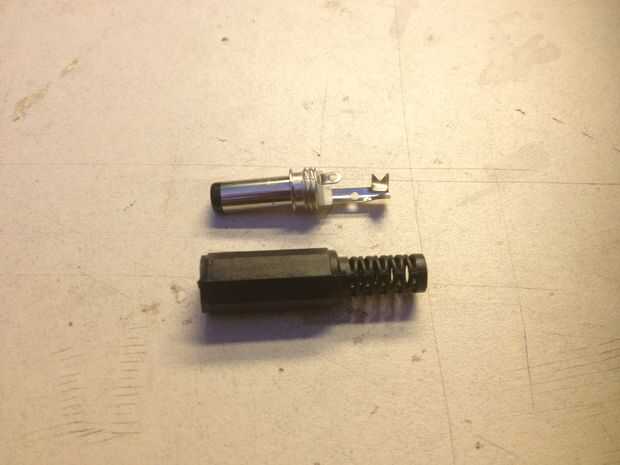

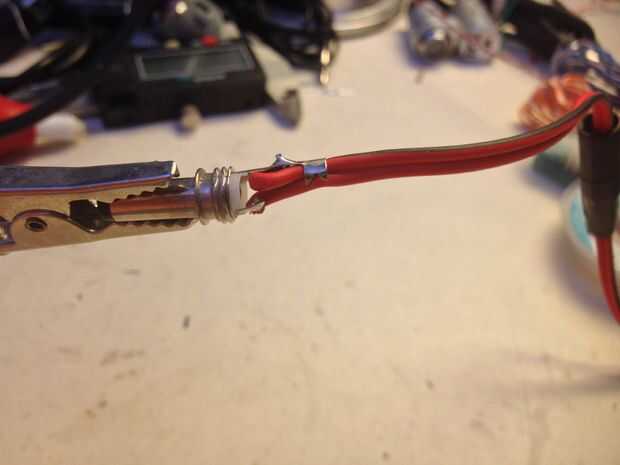

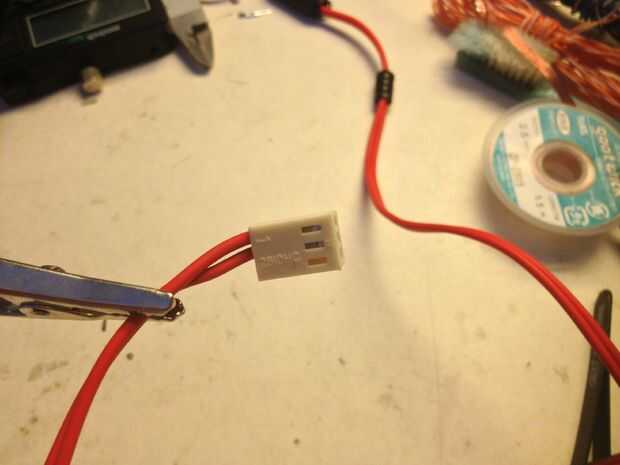

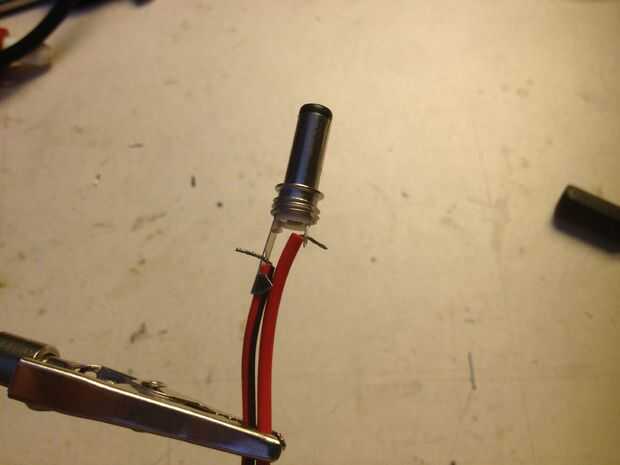

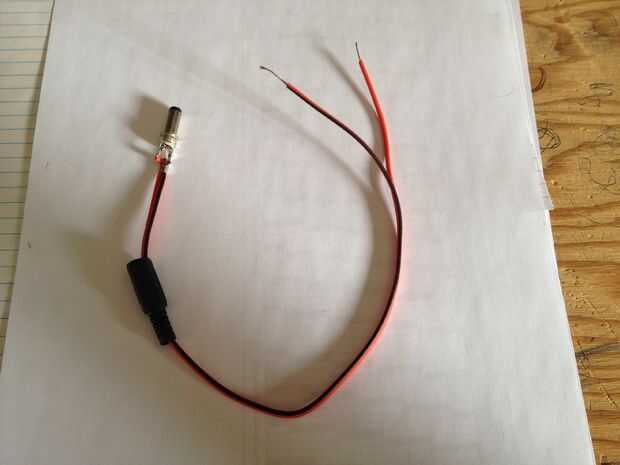

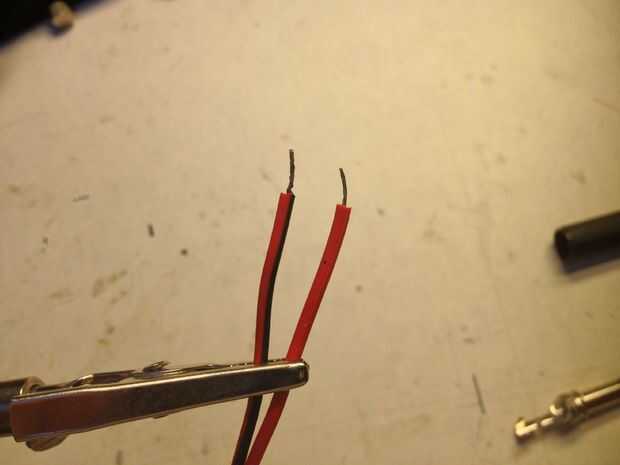

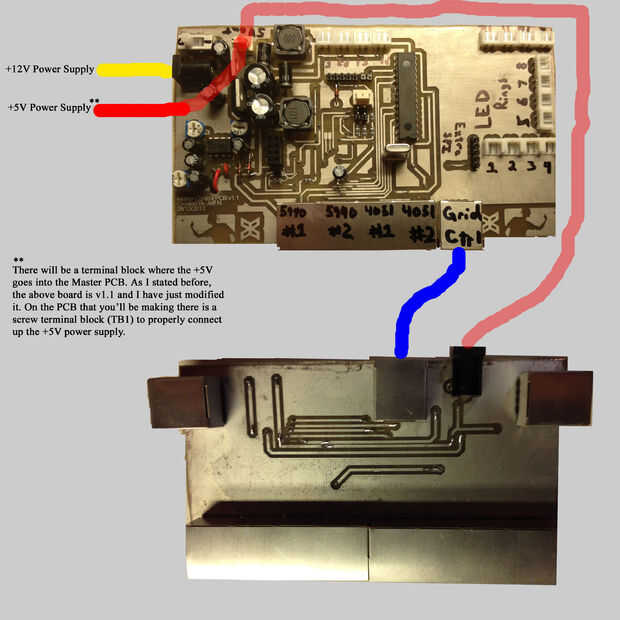

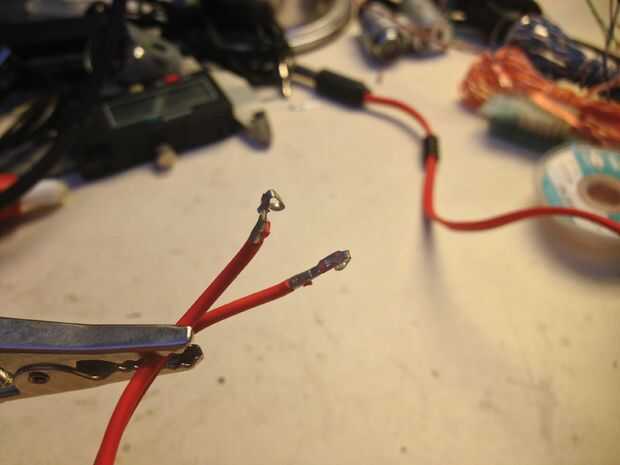

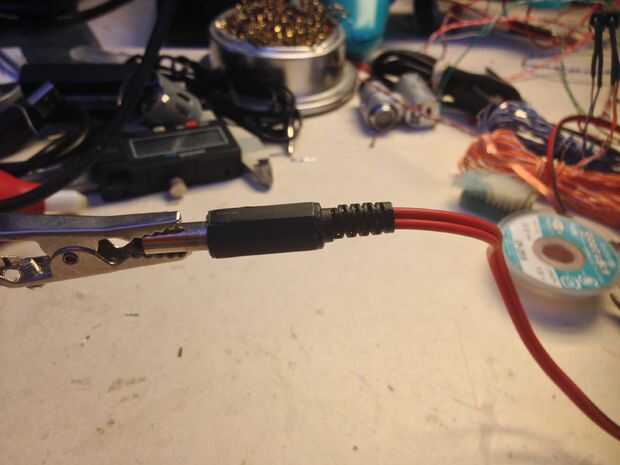

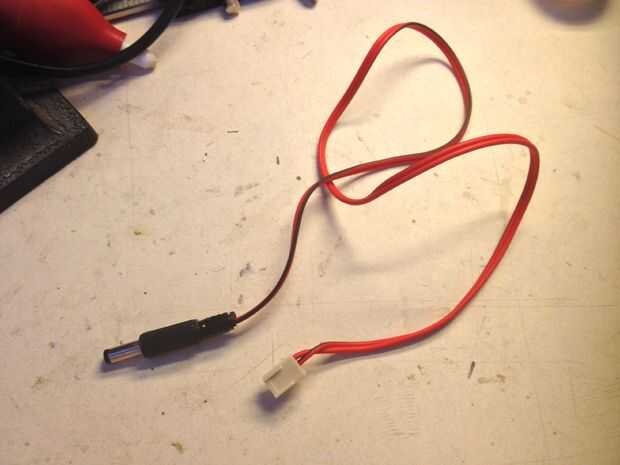

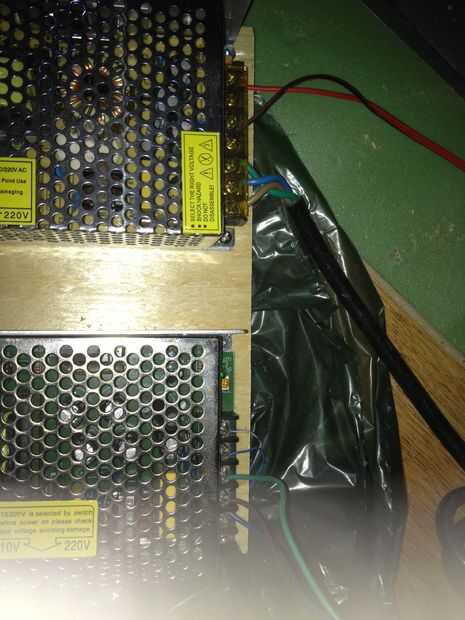

Si todo parece bien, conectar el programador de preferencia (yo uso un PICKIT3) en la cabecera ICSP y prepárate para programar el dispositivo. El código que usé para probar la red LED es en un archivo zip descargable en la parte inferior de este paso. Usted necesitará MPLAB y el compilador C30 para poder construir y programar el código. Una vez el código del programa en el microcontrolador, apague el PCB principal y conecte el controlador de red de LED. Vamos a necesitar un corto cable de CAT5 (recta a través del cable, no un cable cruzado) para conectar las líneas de datos y control de la HT1632Cs a la PCB principal. También necesitamos hacer un conector hembra de 3 pines (no usamos el pin 3, no tengo un conector de 2 pines) a 2,1 mm enchufe para poder conectar 5 v al controlador de red LED. Consulte fotos ayuda.

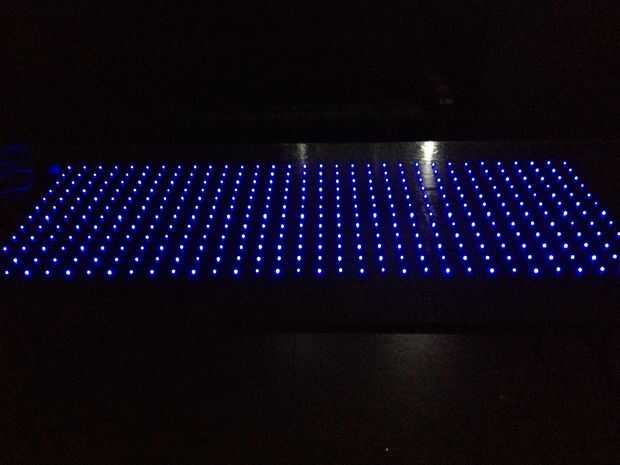

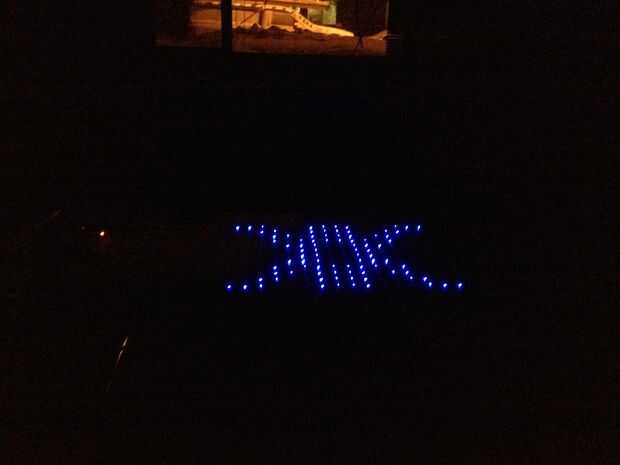

Al final del proyecto será poner en orden los cables y ocultar todo bajo la mesa, hasta entonces usted puede dejar todo suelto por si necesitas hacer cualquier cambio. Una vez que todo está conectado, encienda otra vez y usted debería ver la rejilla de LED vienen a la vida! La red LED pasará por diez diferentes animaciones de rejilla de LED. No te preocupes acerca de cómo el código funciona sin embargo, permite apenas consigue hacer construir primero la tabla. La documentación para el código comienza en el paso #43.

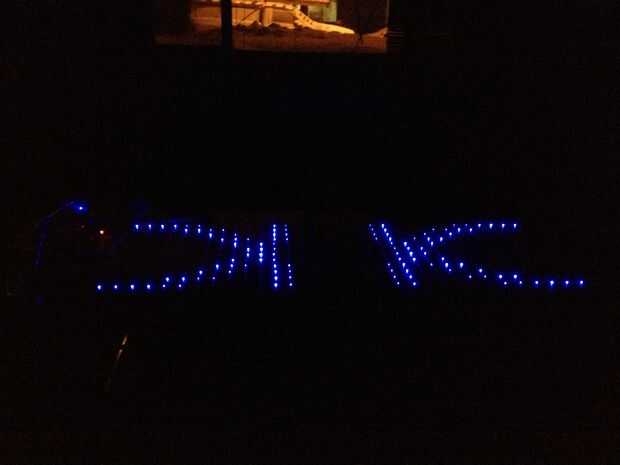

En este video te darás cuenta que algunos de los LEDs no se iluminan en el final de la animación, esto fue intencional (estaba dibujando círculos y expandirlos, eso es por qué algunos LEDs no consigue encendidos para arriba). Todos los LEDs están probados y funcionando.
