Paso 18: Construcción: creación de los controladores de Pod RGB

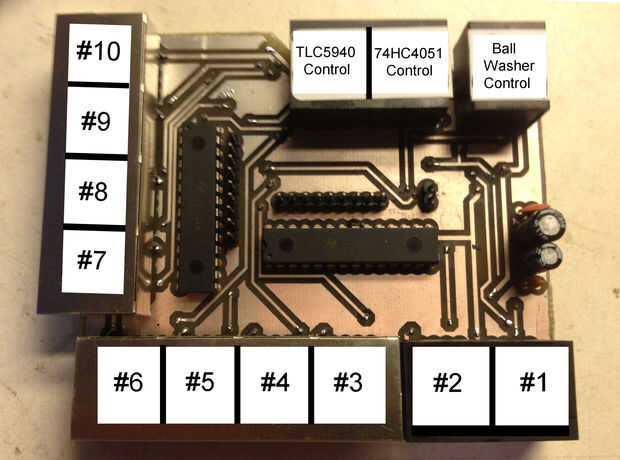

Ahora que hemos completado la red, nos moveremos a los controladores de pod RGB. Hay un controlador en cada lado de la mesa que controla las vainas ten RGB y dos sensores de la lavadora de la bola. Los dos controladores son idénticos entre sí, por lo hace más fácil para nosotros ya que sólo tenemos que hacer dos copias de los archivos del PCB.

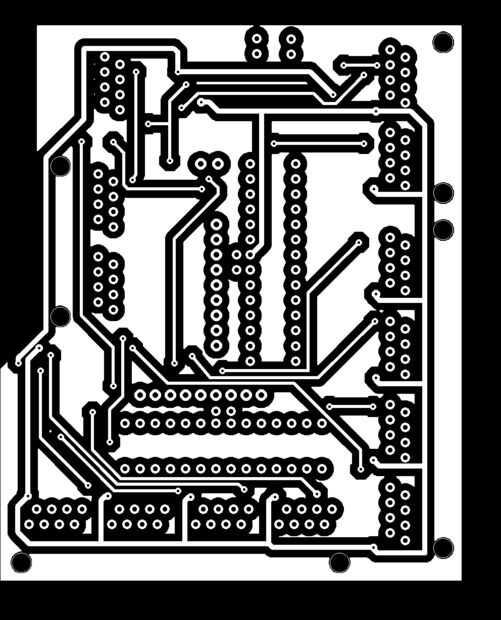

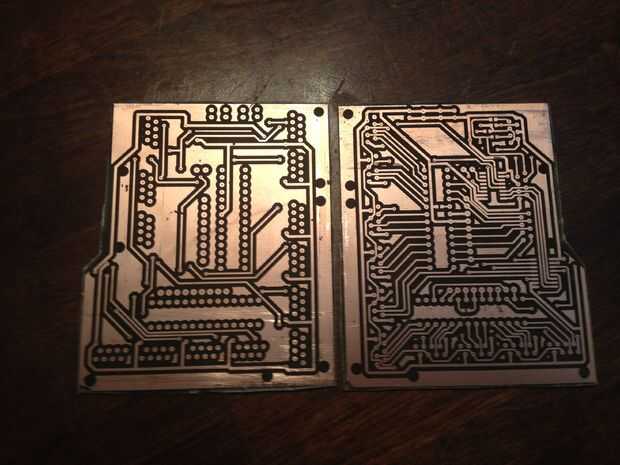

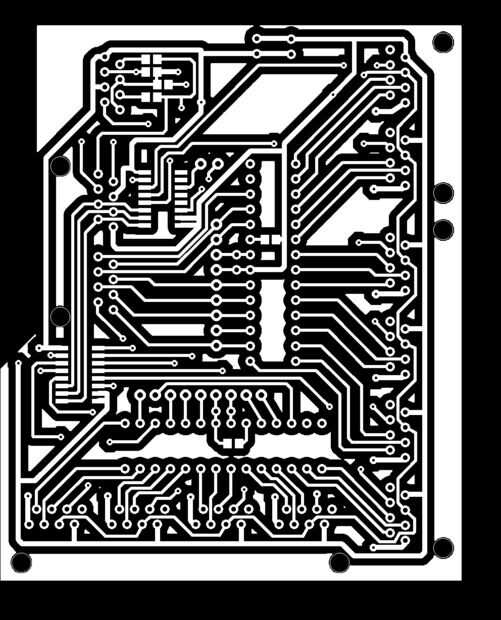

Hay un archivo PDF al final de este paso que contiene las partes superior e inferior de la PCB. Como los otros PCB, tiene que ser impreso en una escala de 1:1 y la parte superior de la Junta ya ha sido reflejada por el método de transferencia de toner. Solo imprima los archivos en papel brillante o papel de PCB, hierro laminado a la PCB, grabar las juntas y luego perfore los.

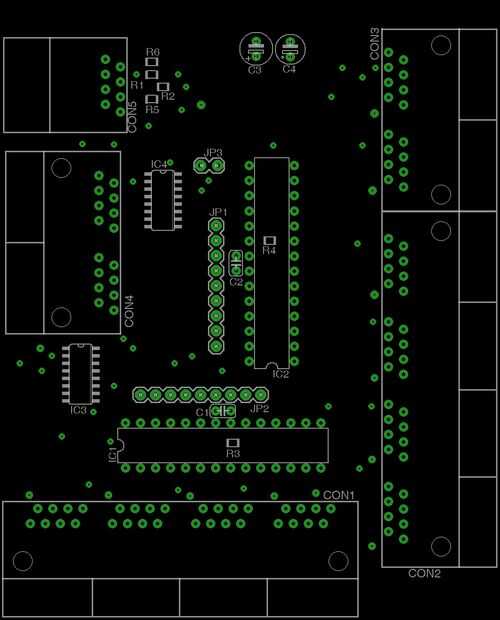

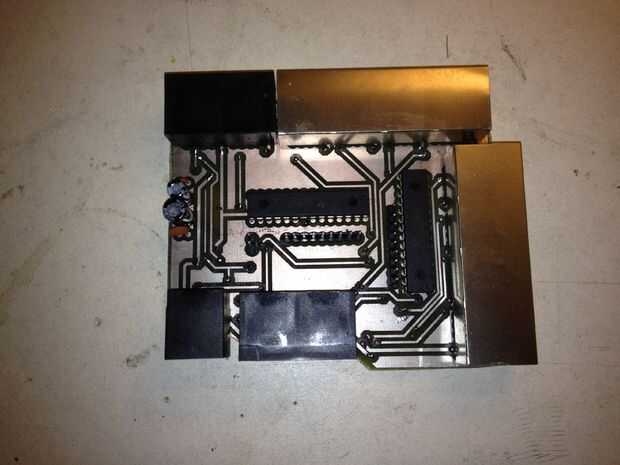

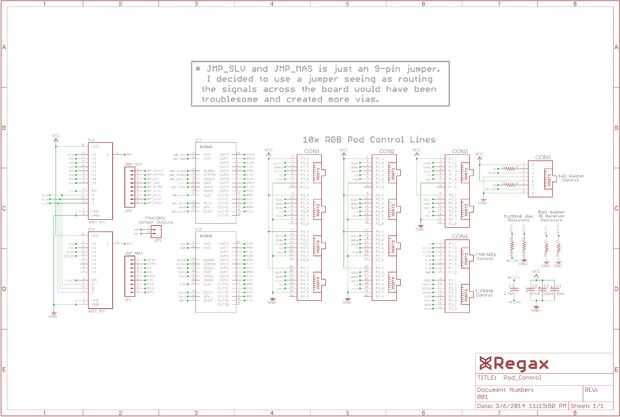

Los componentes electrónicos que son necesarios para los dos controladores RGB pod han sido subrayados en el paso #5. Una vez que los PCB grabado y montado, conecte un jumper de 9 pines 0,1" a través de JMP_MAS y JMP_SLV (Verifique la orientación correcta). Ahora estamos listos para hacer las vainas RGB veinte!
Los archivos gerber están disponibles para descargar si quieres conseguir tu propio PCB hecho profesionalmente.
