Paso 19: Construcción: hacer las vainas RGB

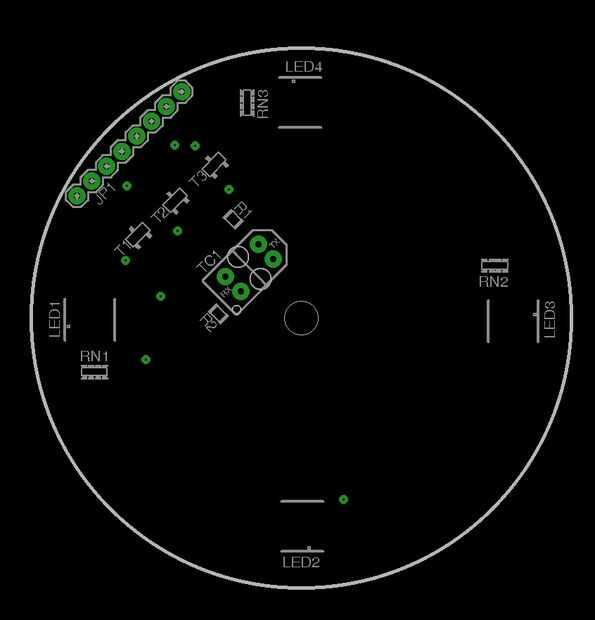

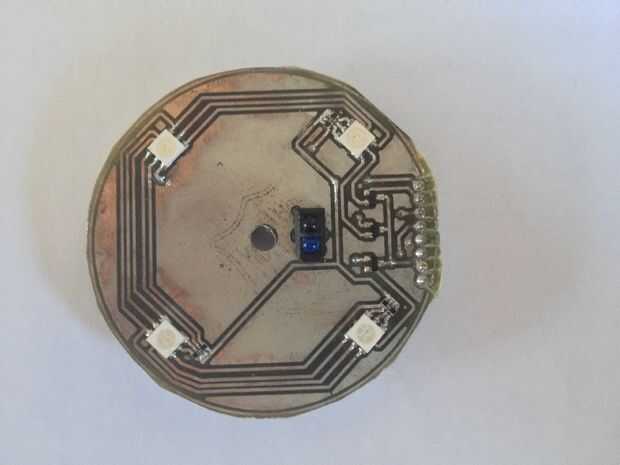

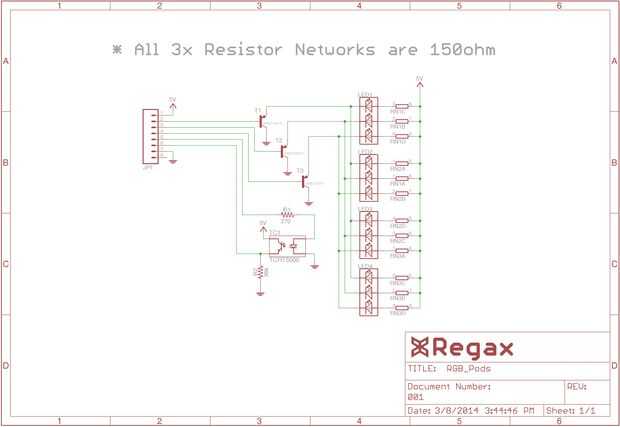

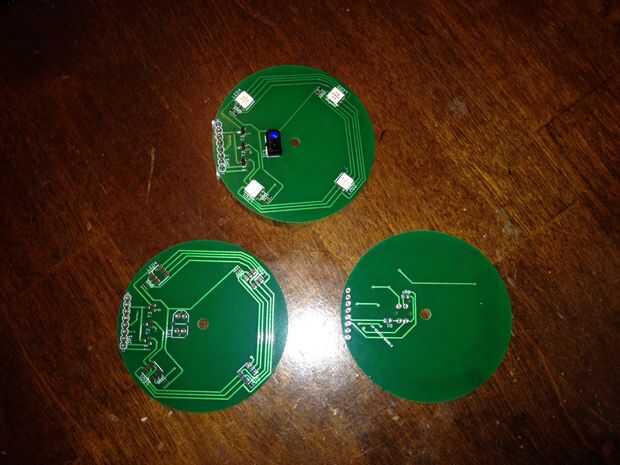

Las vainas RGB son los PCB que van debajo de cada vaso en la mesa. Cada cápsula contiene 4 LEDs RGB y una unidad de transmisor/detector infrarrojo. Con esta configuración, que son capaces de controlar el color de cada pod RGB separada y podemos detectar si hay un vaso colocado por encima de la vaina o no. Cuando se quita una copa podemos cambiar el color de la vaina, ejecutar una animación en la red LED, activar los anillos LED exterior, etc..

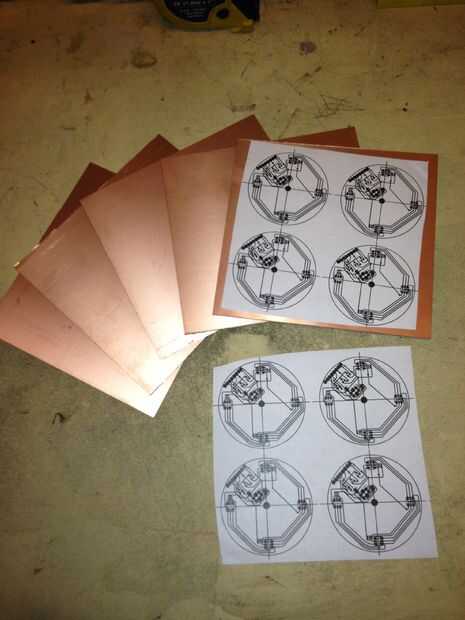

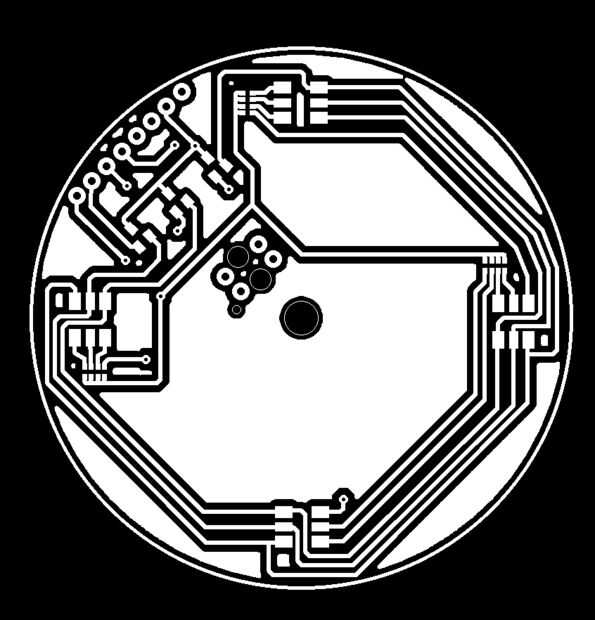

Si ya ha creado y montado los PCB anterior en este proyecto, estas vainas RGB poco será un paseo por el Parque comparado con aquellos. Como con las otras tablas, la lista de componentes está situado en el paso #5, los archivos PDF para el método de transferencia de tóner son escala 1:1 con la capa superior ya reflejada y si usted está usando las fotos de PCB por el método UV que se encuentra la resolución de las fotos a 300DPI.

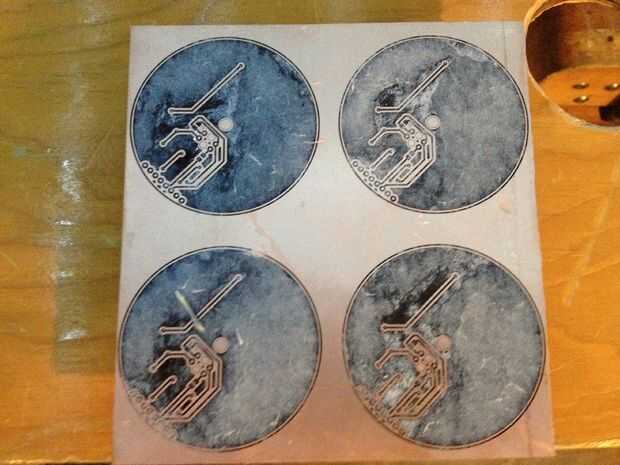

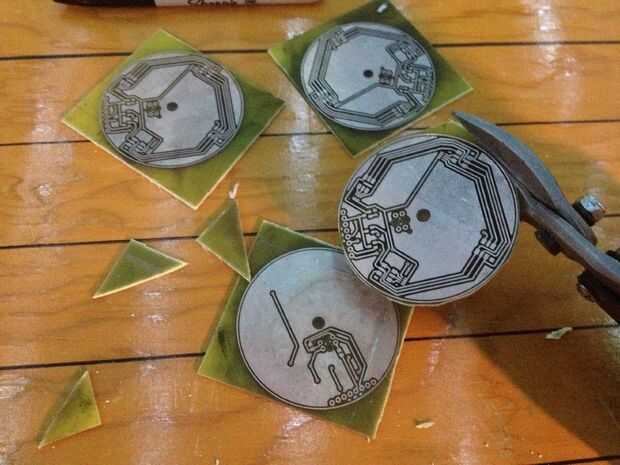

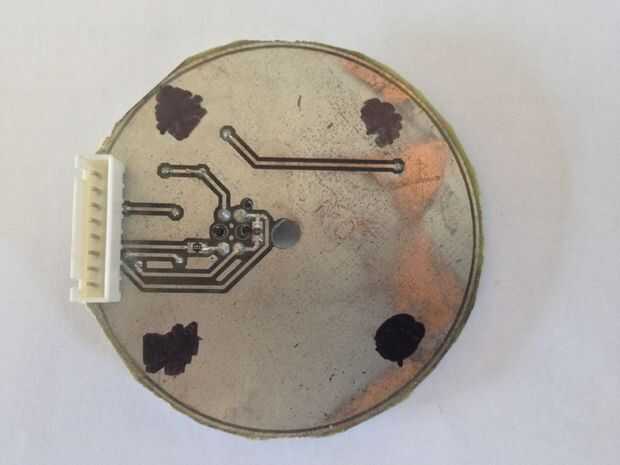

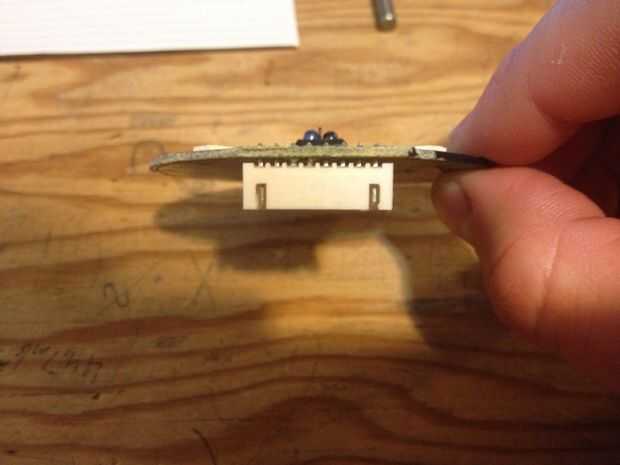

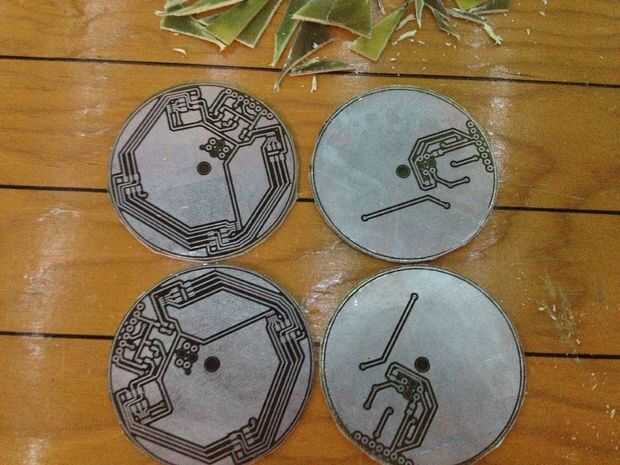

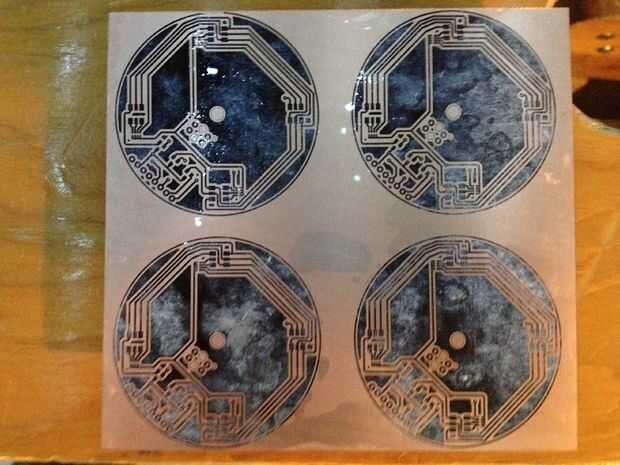

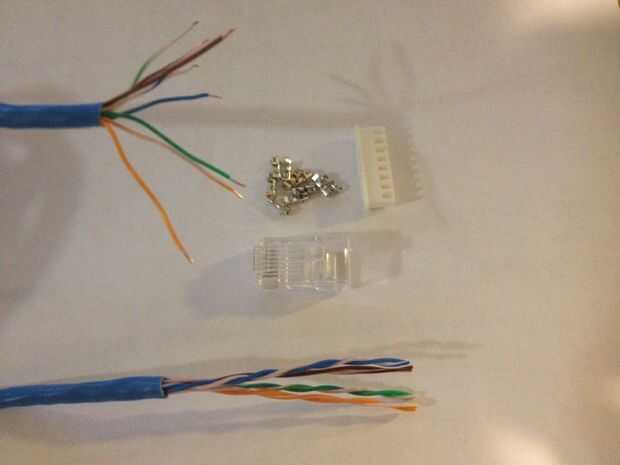

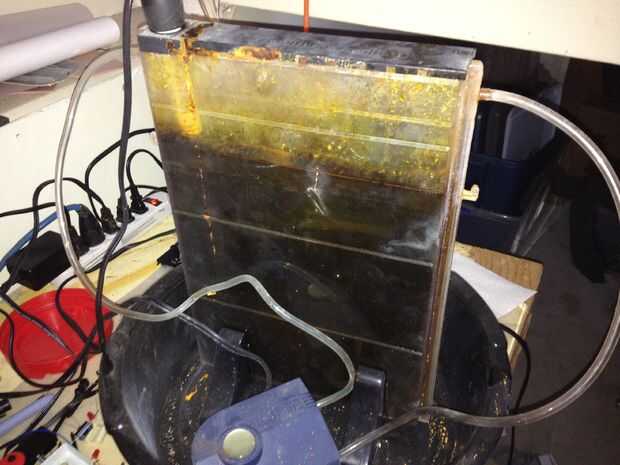

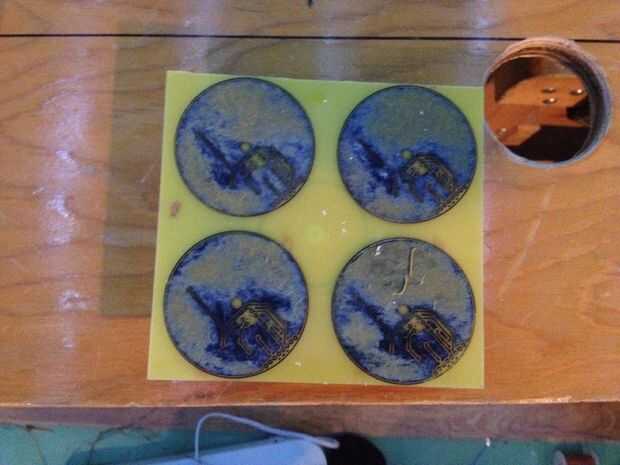

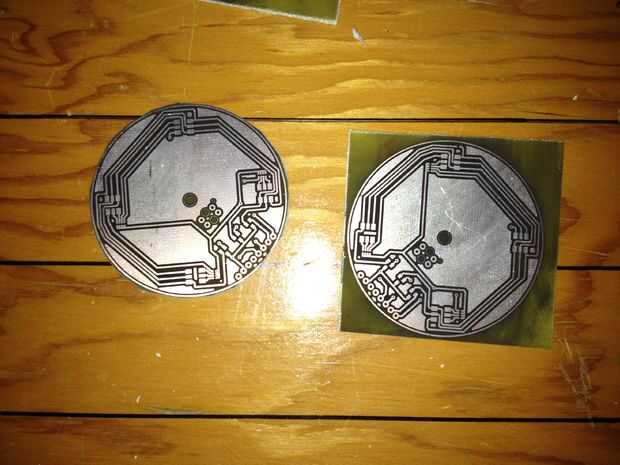

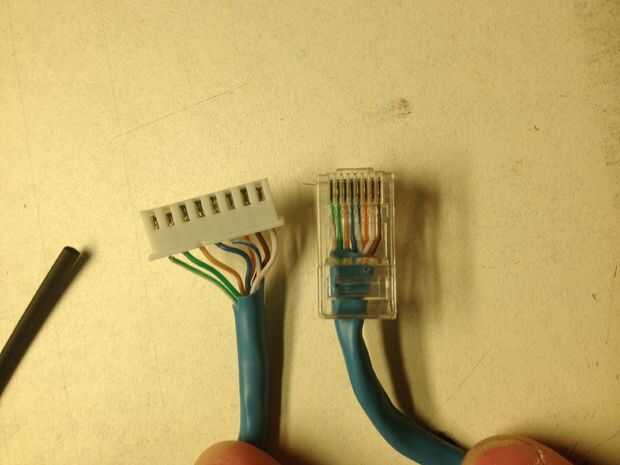

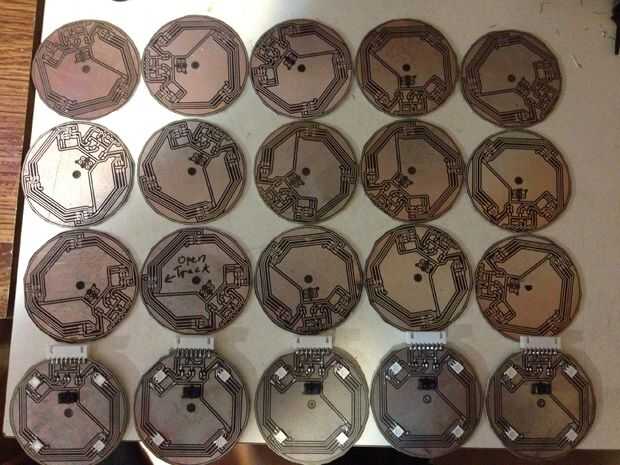

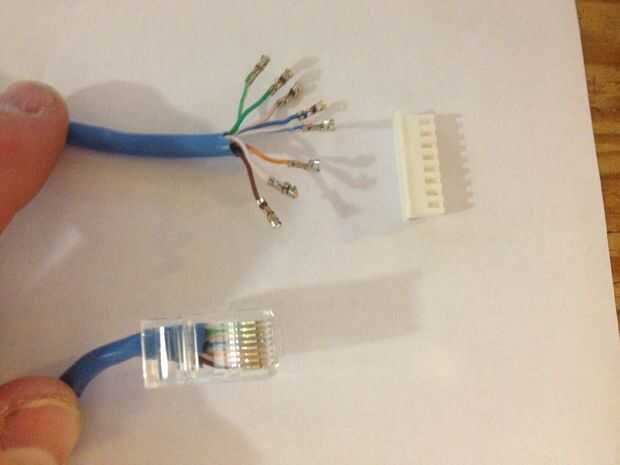

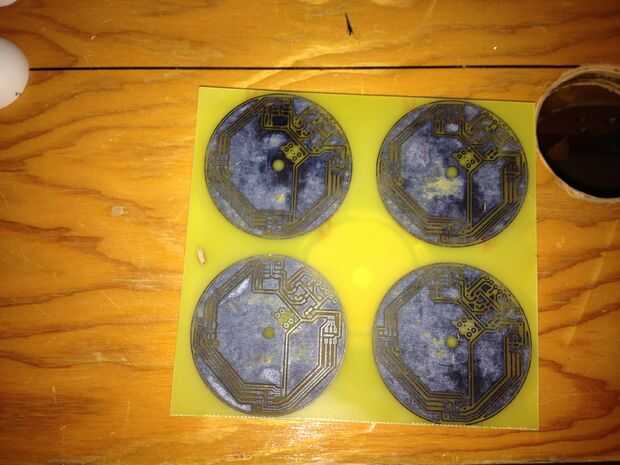

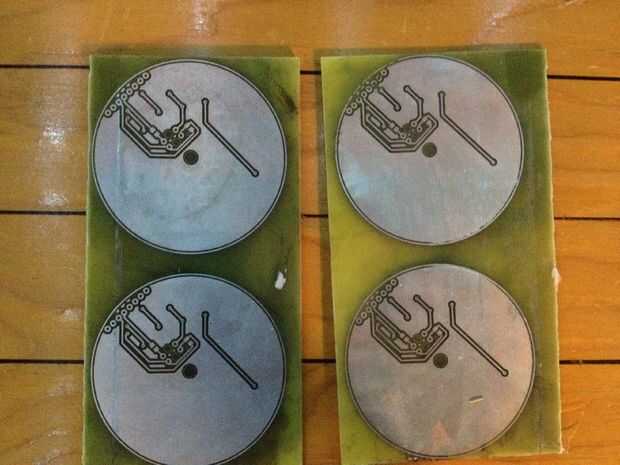

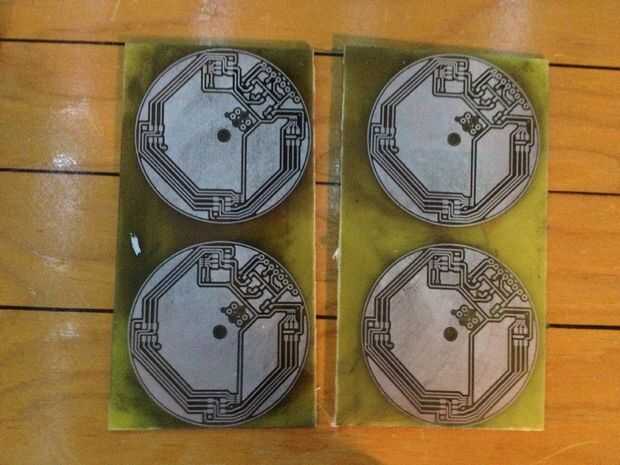

Hacer los PCB en lotes de cuatro, les grabe, corte, alrededor de ellos con unas tijeras, perfore agujeros/vias y montarlos. Grabe 5 lotes para que acaben con las 20 vainas RGB que necesitamos. Luego necesitamos crear 20 arneses de cableado para conectar las vainas hasta sus respectivos controladores. Cada arnés es un 8' largo pedazo de CAT5, un conector de 8 pines 0,1" polarizadas, 8 pernos de presión para el conector y un conector RJ45 el arnés para el controlador de la interfaz. Siguen el mismo patrón de cableado para cada extremo del cable CAT5.
Pin - el Color del cable
#1 - verde/blanco
#2 - verde
#3 - naranja/blanco
#4 - azul
#5 - azul/blanco
#6 - naranja
#7 - marrón/blanco
#8 - marrón
Los archivos gerber están disponibles para descargar si quieres conseguir tu propio PCB hecho profesionalmente.
