Mesa interactiva de LED de cerveza (20 / 88 paso)

Paso 20: Construcción: colocar las vainas a la mesa

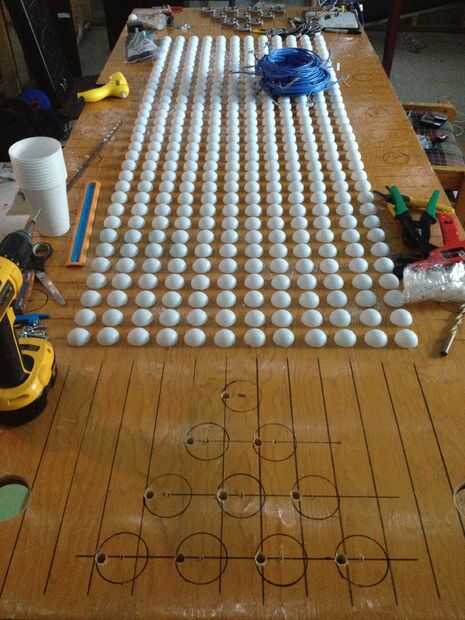

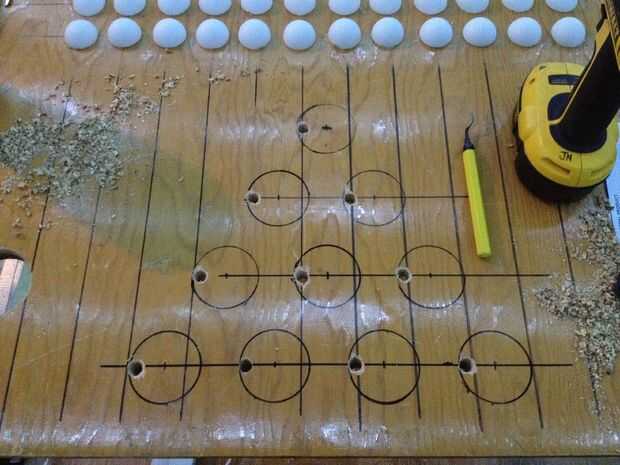

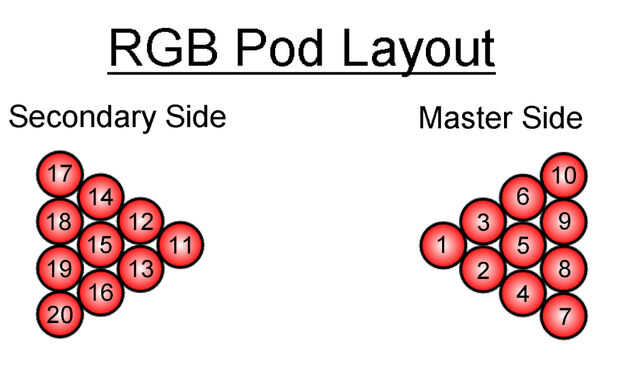

Coge el dibujo de la tabla de AutoCAD pues vamos a Marque las ubicaciones de pod en la mesa. Se iniciará en la localización de pod #10. Medida 314,33 mm desde el borde derecho de la tabla y 73,02 mm desde el borde inferior de la tabla. Haga una marca aquí como este es el lugar de pod #10. Ahora medir 95,25 mm a la izquierda del pod #10 y 73.02 mm desde el fondo de la tabla y hacer otra marca, esto es pod #9. Hacer esto dos veces más hasta llegar a pod #7. De pod #10 medida 82,55 mm y 47,63 mm a la izquierda para marcar pod #6. De pod #6 medida más 95,25 mm y 155,57 mm desde el borde inferior de la tabla (82.55 mm + 73.02 mm). Continuar este patrón hasta llegar a las vainas #1 - #10 instalado y después hacer todo de nuevo en el lado secundario de la mesa para vainas #11 al #20.

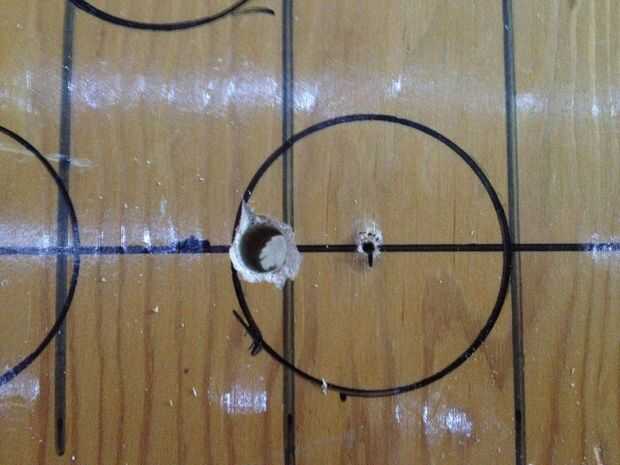

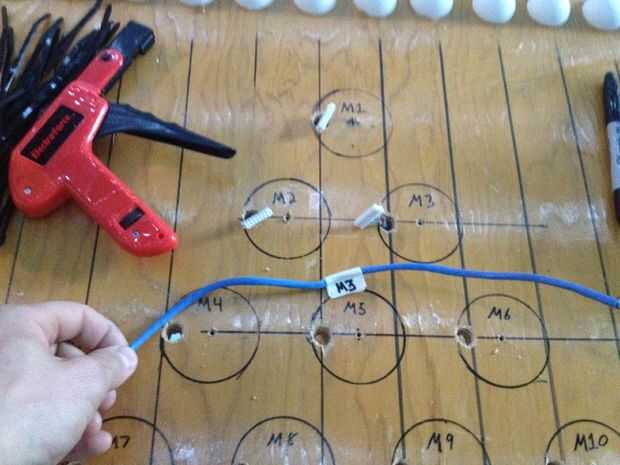

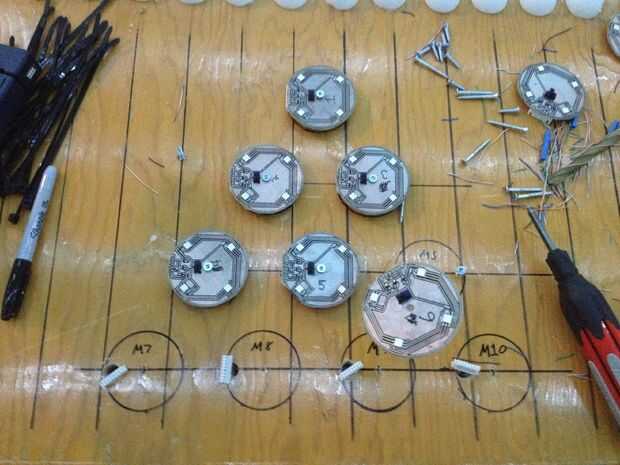

No dibujes un 1¼" radio alrededor de cada lugar de la vaina como lo hice. No sirve ningún propósito y tienes que lavarte apagado antes de instalar de todos modos las vainas. Inserte un taladro de 3/8 broca en el taladro y perforar un agujero que es 1"(25,4 mm) a la izquierda de cada marca. Esto es donde se alimentará el pod RGB CAT5 línea en la parte inferior de la tabla. Alimentar un arnés de pod RGB a través de cada orificio y conecte las clavijas de la encrespadura en un conector en la parte superior de la tabla (instrucciones de cableado paso #19).

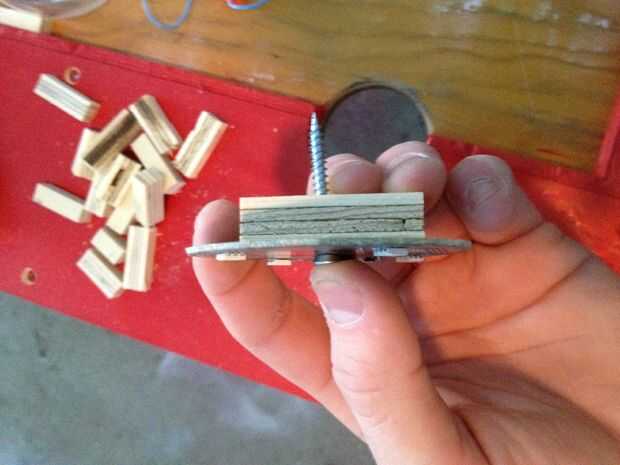

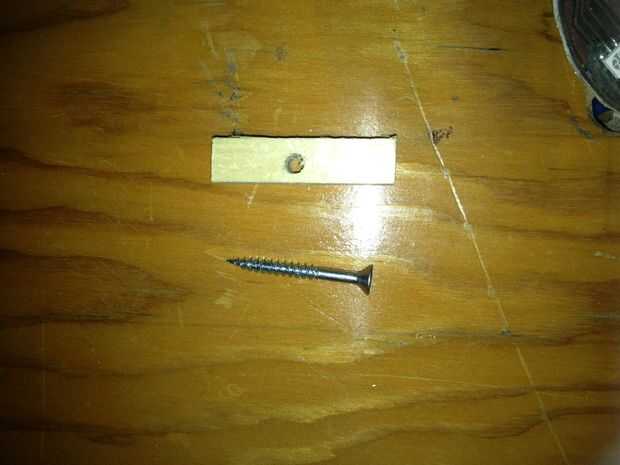

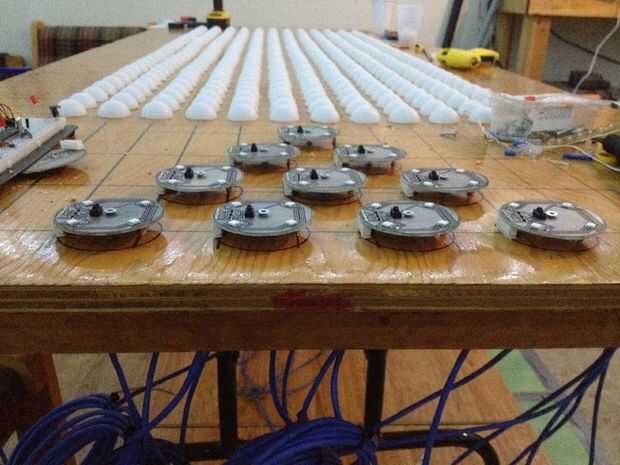

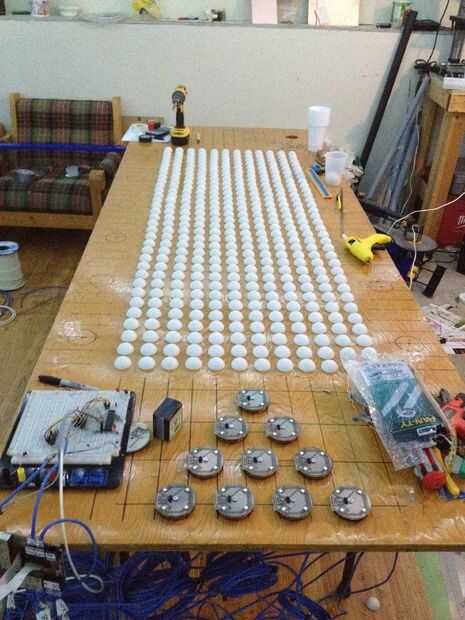

Tomar 20 todos los separadores 2"/ 1/2" x 1/2" que tenemos y perfore 3/16" (4.8 mm) agujero derecho en el centro de cada uno. Fije cada mazo de cables al conector en cada vaina RGB, un 1½" tornillo de alimentación a través de cada bolsita, agregar a un espaciador debajo, entonces coloque la cápsula en su lugar y atorníllelo firmemente a la mesa. Ahora estamos listos para enganchar para arriba!
