Mesa interactiva de LED de cerveza (31 / 88 paso)

Paso 31: Construcción: los anillos de la arandela LED de bola

En este paso vamos a agregar los anillos de LED a los puntos de entrada y salida de bola lavadora. Los anillos LED sirven dos propósitos, primero, encubrir la roughcut alrededor de los rieles lexan y madera contrachapada para cada agujero de la arandela de bola, y en segundo lugar, proporcionan un buen sellado alrededor de la bola los orificios de la arandela. No importa si penetra agua o cerveza en cualquiera de los orificios de la arandela de bola como que están sellados de la tabla, pero menos agua y cerveza que puede tener fugas en lugares, mejor.

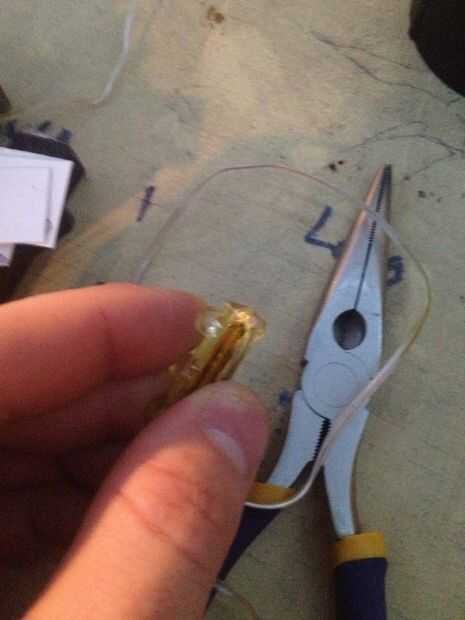

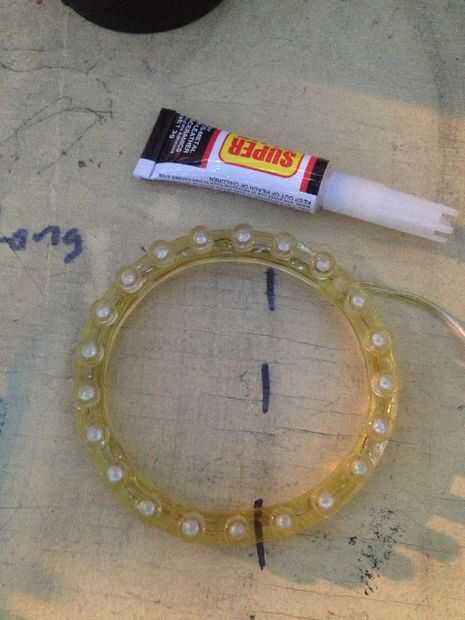

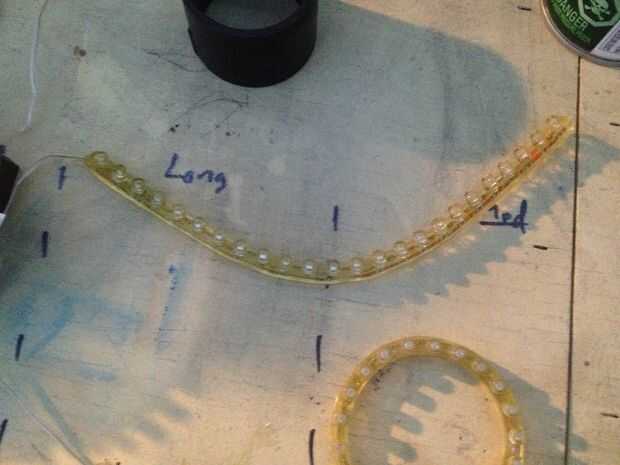

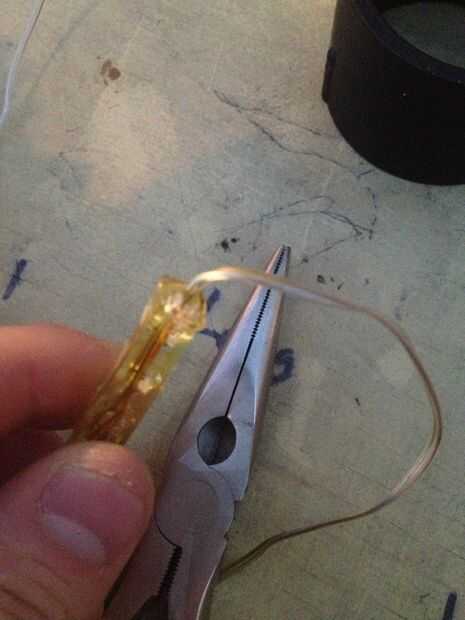

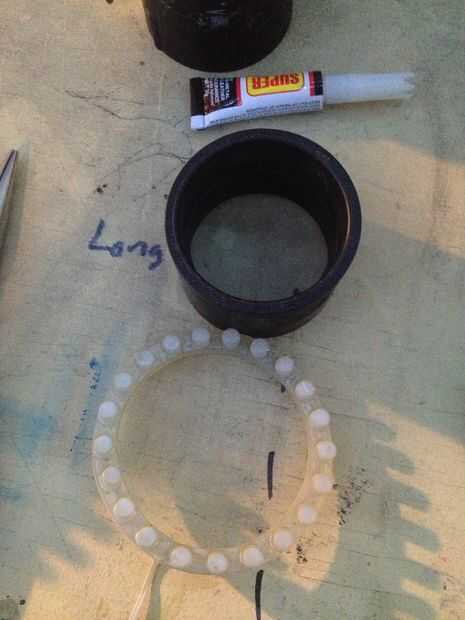

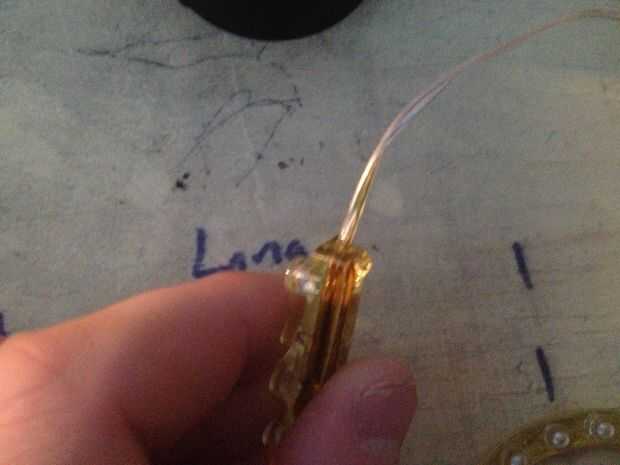

Lo primero que tenemos que hacer es cortar cada tira de LED. Las tiras de LED constan de 24 LEDs que se conectan con 3 LEDs en un esquema de cableado de serie y 8 de estos sistemas en paralelo. Podemos cortar aparte las tiras LED como lo hacemos en secciones de 3 LEDs. Para poner un aro alrededor de cada uno de los cuatro acopladores de 1.5" ABS, deberemos cortar los últimos 3 LED en cada tira de LED que va alrededor de los acopladores. Una vez que hemos ajustado por las tiras de LED, tenemos que hacer una muesca justo debajo el cable que sale de la tira LED. Entonces podemos poner el cable dentro de la muesca y distribuirlo para que el cable sale hacia el piso. A continuación, poner un poco de pegamento en cada extremo de la tira LED y doblar en forma de un anillo. Los extremos deben se unen y ser agradable y plana cara a cara, sujete el anillo juntos hasta que el pegamento se seca.

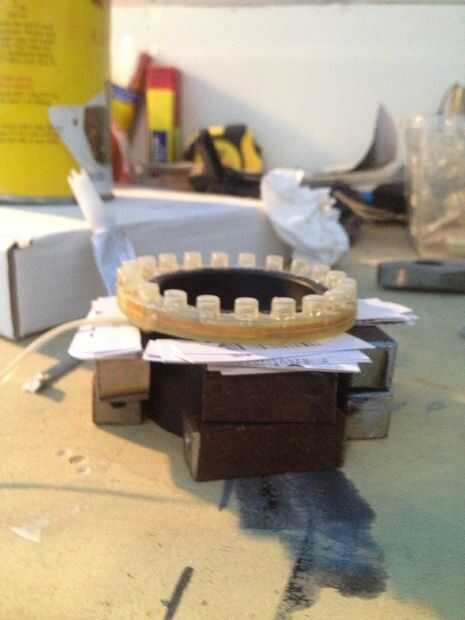

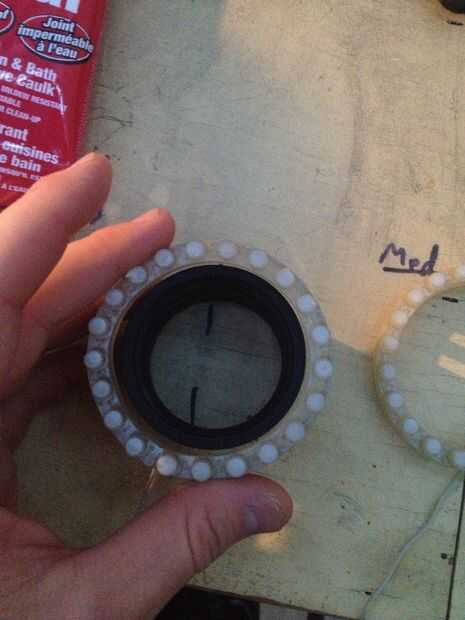

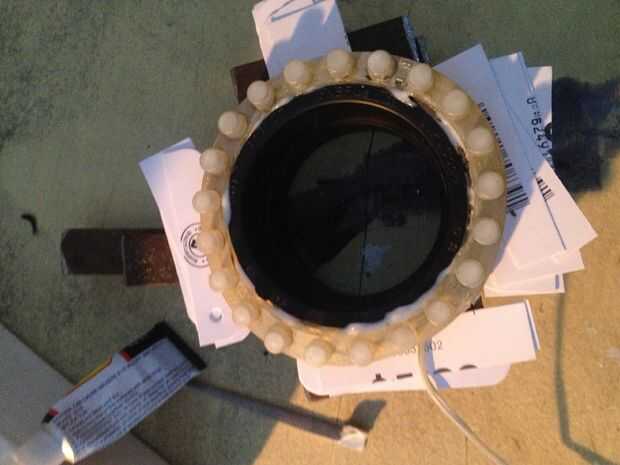

Una vez que el pegamento se haya secado, utilizar una generosa cantidad de silicona para forrar el interior de la ventanilla. Ahora ponga el anillo sobre la parte superior del acoplador 1.5" ABS y hacer que la parte superior de la ventanilla (no los LEDs, la silicona transparente llenado parte del anillo) esté al ras con la parte superior del acoplador ABS. Construir una pequeña plantilla para fijar el aro hasta que se seque la silicona. Agregue más de silicona si fuera necesario, no queremos los agujeros ni manchas perdidas donde se unen el anillo del LED y el acoplador.

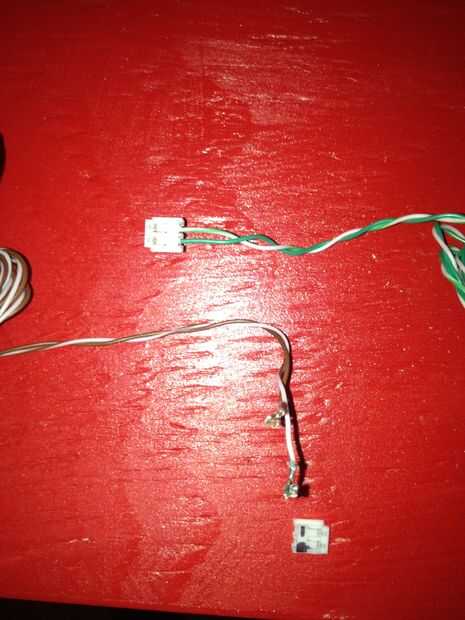

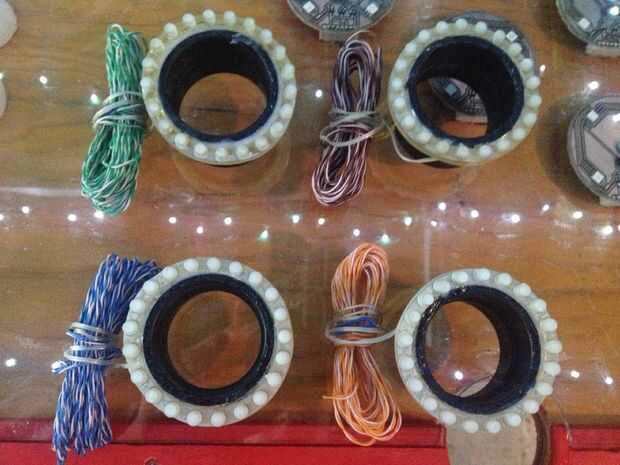

Una vez que la silicona haya curado, corte un 8' pedazo de CAT5 y tira lejos la chaqueta de PVC. Separe cada par de cables y luego soldadura un par de hilos a cada LED anillo de acopladores en la bola de lavado. Los cables en los anillos de LED no son cerca de cuanto necesitamos para ser, por lo que sólo estamos ampliando la longitud de estos cables para que ellos puedan alcanzar el PCB principal. Una vez que los cables se sueldan, añadir un 0,1" polarizado conector de 2 polos en el extremo de cada cable. Utilice las fotos de referencia.
