Mesa interactiva de LED de cerveza (32 / 88 paso)

Paso 32: Construcción: fabricación de los sensores IR para las arandelas de la bola

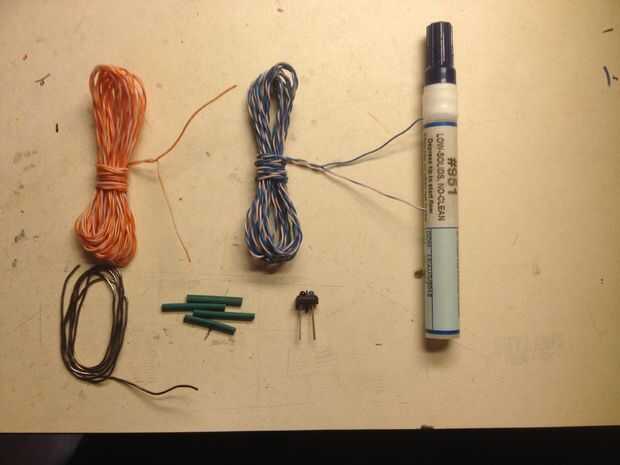

IR los sensores para las arandelas de la bola son relativamente fáciles de hacer. Lo primero que tenemos que hacer es cortar dos 8' piezas de CAT5, tira de la chaqueta de PVC de cada línea y separe cada par de cables. Cada sensor necesita dos pares de cables para conectar los sensores reflexivo TCRT5000 IR, un total de ocho pares de cables para sensores de lavadora bola cuatro.

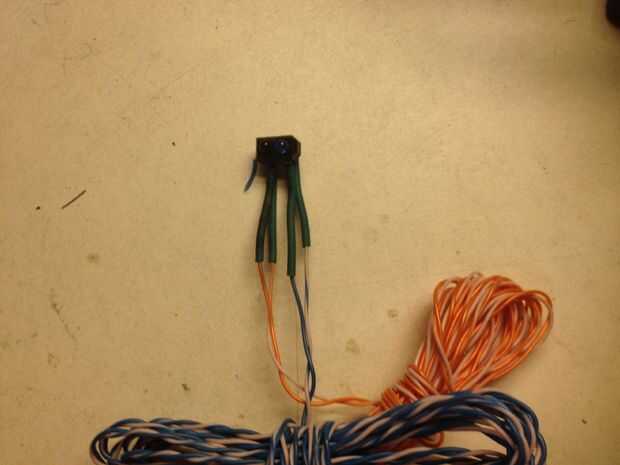

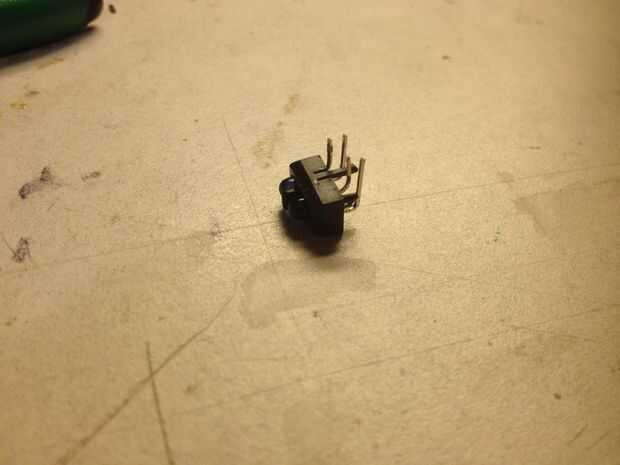

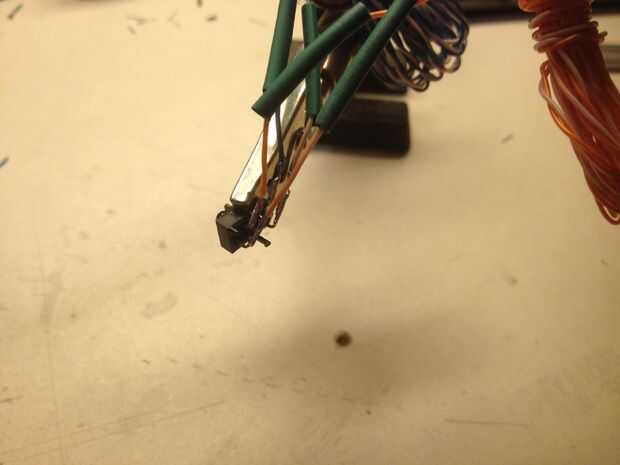

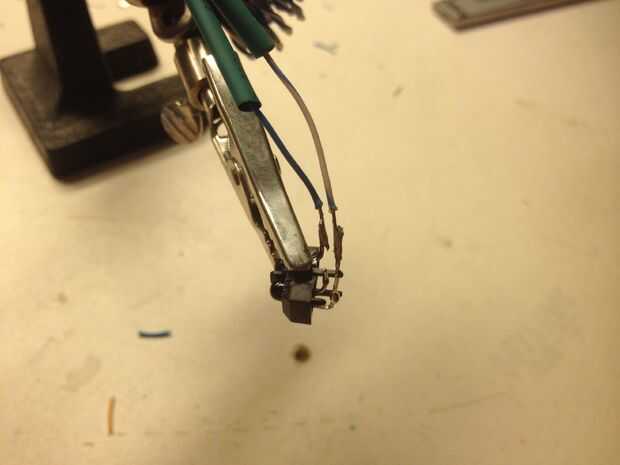

Recorte los cables de los sensores TCRT5000 y doblarlas hacia arriba en ángulo recto, asegurándose de que no cruzan caminos. Tomar un par de alambre, agregar una sección de termoencogibles a cada hebra y luego soldar un cable al ánodo y un cable para el cátodo del emisor de IR. Tomar el otro par de cables y repita el mismo proceso para el receptor de infrarrojos. Deslice el termo retráctil hacia abajo y utilizar un encendedor para reducir alrededor de los conductores. Hacer lo mismo para los otros sensores de la lavadora 3 bola mientras se asegura de que los cables están conectados a qué conduce el sensor TCRT5000.
