Mesa interactiva de LED de cerveza (40 / 88 paso)

Paso 40: Construcción: montaje del Panel de PCB

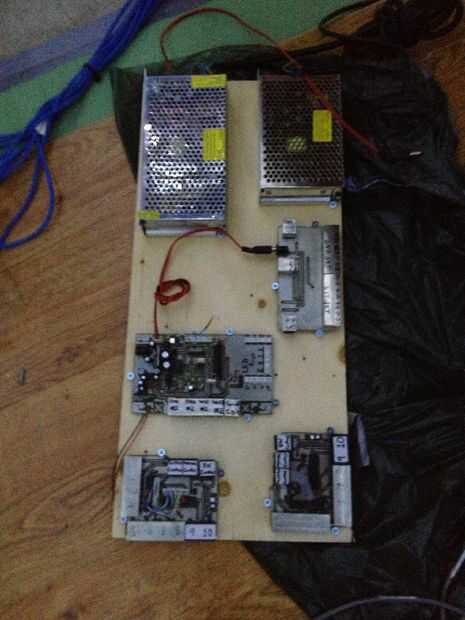

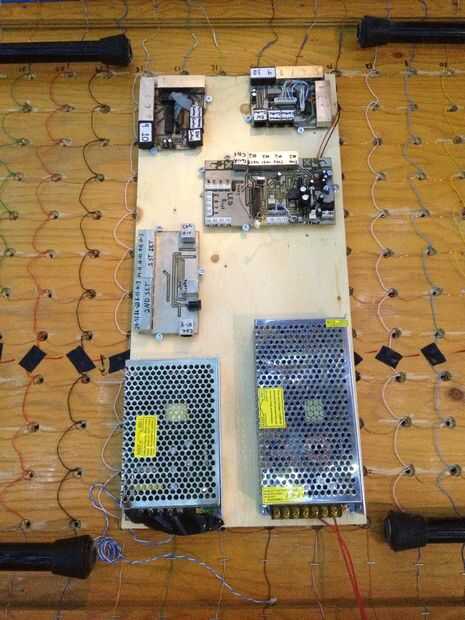

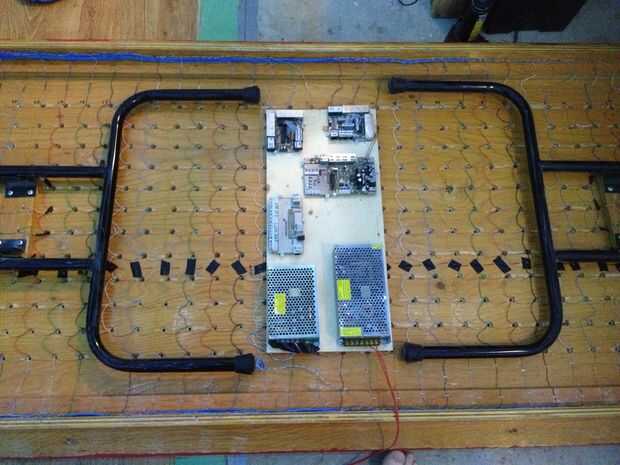

El PCB es un 10 "x 20" x½ "fuentes de madera contrachapada que se montará la placa principal, el controlador de red LED, los dos controladores de pod RGB y el poder también. Montaje en la parte inferior de la tabla y colocar en el centro, entre las piernas de la tabla.

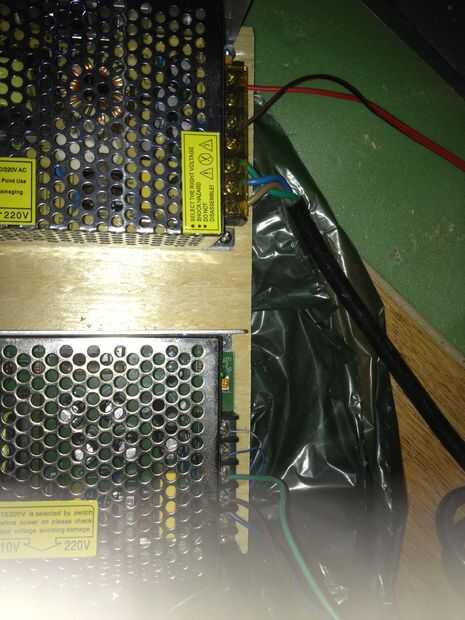

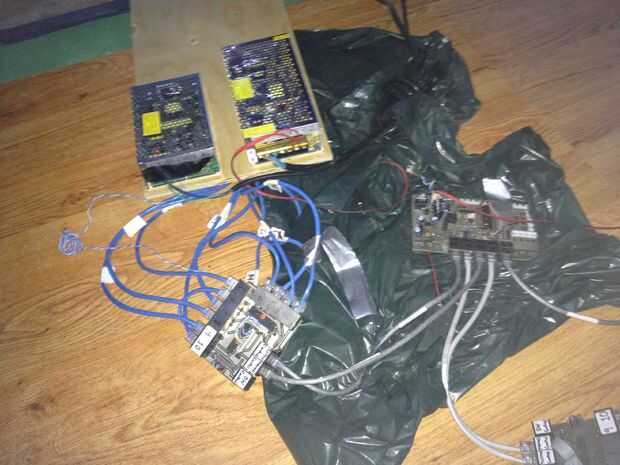

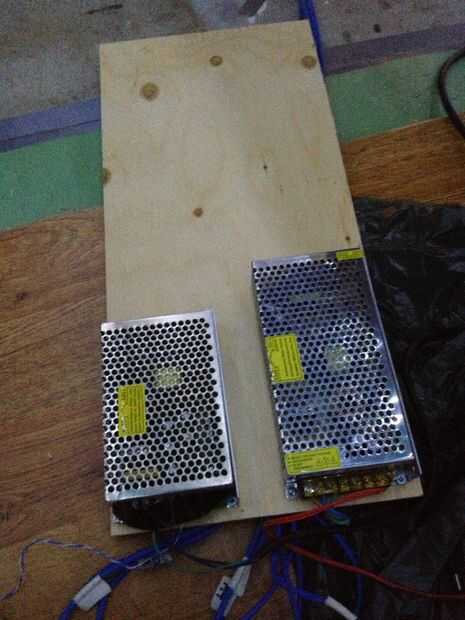

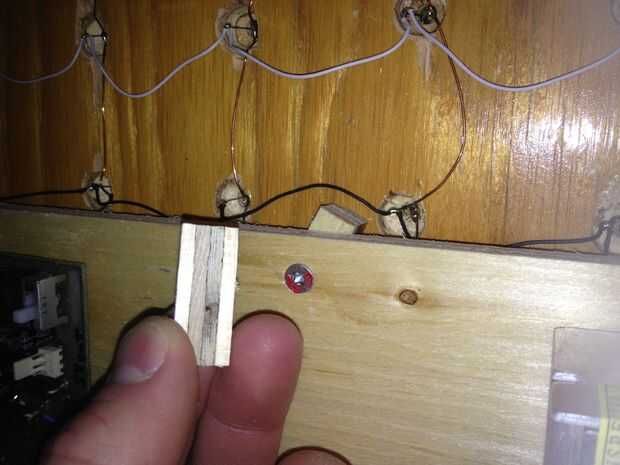

Usted puede diseñar el panel de PCB de cualquier modo que funcione mejor para usted, le puse mi alimentación en la parte inferior de la Junta, la placa principal en el centro, el controlador de red LED sólo hasta de la + fuente de alimentación de 5V y el RGB dos controladores en la parte superior de la Junta de la vaina. He utilizado 3/4" tornillos alrededor de cada PCB para fijarlos en su lugar, no es exactamente ideal, pero funciona. Una vez montado el panel PCB a la mesa podemos empezar limpiando el cableado!
