Mesa interactiva de LED de cerveza (46 / 88 paso)

Paso 46: Software: cómo la rejilla LED se actualiza

Rejilla el LED se actualiza a través de una rutina de interrupción cada 8ms (125Hz). Cuando modificamos la red LED, no actualizar el derecho de la red en ese momento en el tiempo, en vez de eso fijamos una bandera (HT1632_UPDATE) y en el siguiente ciclo de interrupción se actualizará la red LED. Si la rejilla de LED no necesitan ser actualizados y se produce la interrupción, primero comprobará HT1632_UPDATE y ver que se borra y va a continuar con el programa y no escribir nada a la red LED controlador hasta la siguiente interrupción ocurre y tiene que comprobar otra vez si hay una actualización.

La mejor manera de explicar cómo actualizar la cuadrícula es con un pequeño ejemplo. Si queríamos encienden todos los LEDs en ROW7 y tienen todas el resto de los LED, escribimos una función como ésta.

void Turn_On_ROW7(void)
{
int i;

Claro cada LED en todas las filas de 32
para (i = 0; i < 32; i ++)
LED_data [i] = 0x000;

Activar todos los 12 de los LEDs en ROW7
LED_data [7] = 0xFFF;

Establece el indicador de actualización para que la red se actualizará en la siguiente interrupción del Timer3
HT1632_UPDATE = 1;
}

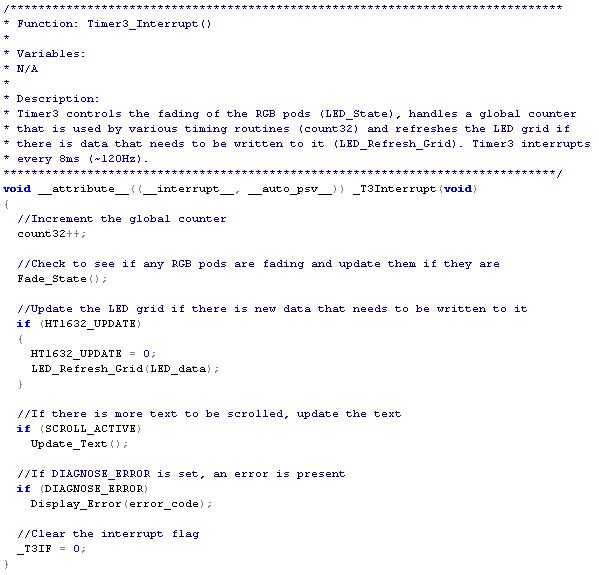

Tan pronto como se interrumpe el Timer3, verá que HT1632_UPDATE y llame a LED_Refresh_Grid(&LED_data) para actualizar la cuadrícula con los nuevos datos que hemos puesto sólo en la matriz LED_data [x]. Puede actualizar la red LED directamente (mediante una llamada a LED_Refresh_Screen(x) directamente de la función) y reemplazar la interrupción, pero en su mayor parte no es necesario.
