Mesa juego de Futbol (3 / 9 paso)

Paso 3: Sistema de engranaje

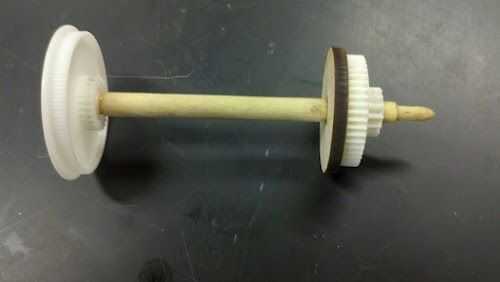

1. caja 1
a. Corte una clavija de ajuste en la capa media ponerse de pie (aproximadamente 4")
b. pulir los extremos con una lijadora de banda a ser un poco más delgado de alrededor de 0,4 pulgadas en ambos extremos
c. el final de la espiga cerca de un punto de la arena

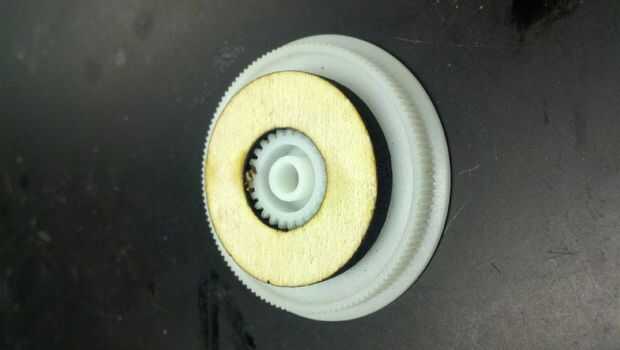

d. láser una arandela de tilo al ser más ancha que el engranaje.

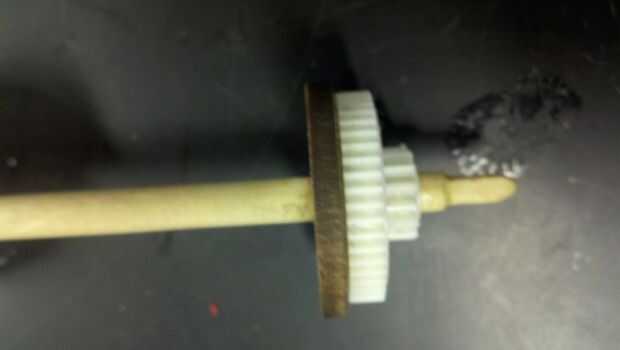

e. Pegue la lavadora cerca de 1 pulgada de un extremo de la espiga. Las arandelas de previenen la transmisión por correa Resbale el engranaje. Pegue el engranaje de la impulsión de correa más larga en el pasador y la arandela.
f. pegue el engranaje de la impulsión de correa pequeño aproximadamente 1/2 pulgada desde el otro lado de la espiga que el equipo anterior.

2. caja 2

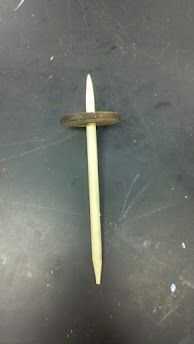

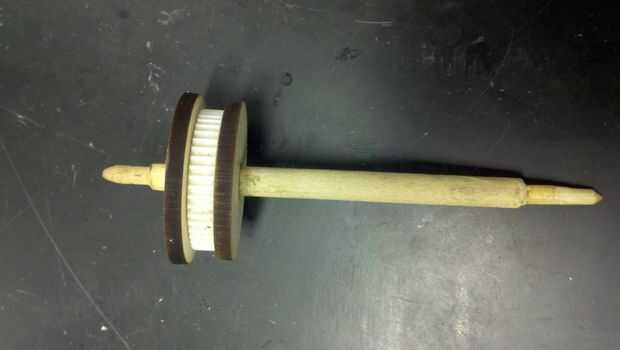

a. corte y poder de arena otro pasador como de engranaje 1.
b. Corte una arandela para ser más ancho que el engranaje
c. pegar la arandela alrededor de una pulgada de la parte superior de la espiga para que la correa no se deslice hacia abajo para lejos.

3. caja 3

a. Corte una clavija de 1 pulgada (sin necesidad de arena hacia abajo en los extremos)

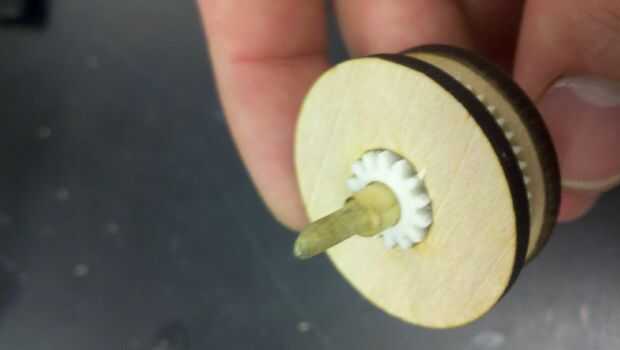

b. láser cortar una arandela y péguelo al final
c. Coloque el engranaje sobre la espiga pero no pegamento

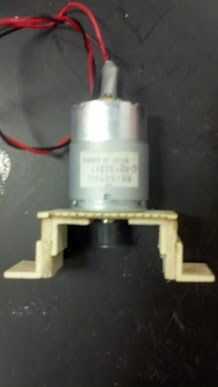

4. bancada

a. corte L en forma de madera en cuatro secciones de 3/4".
b. unir las secciones para que hacen una forma de "Z".
c. cortar un círculo en un pedazo de tilo para que controlador de sus motores es a través de la madera pero el resto del motor quedará en la parte superior.
d. pegar el Z en forma de piezas para la pieza de madera en c. paso creando un montaje para que se sientan en el motor.

5. caja sistema de montaje

a. dependiendo de la longitud de su cinturón de coche depende de la configuración de esta sección. con las tres espigas estirar la impulsión de correa que pasa por debajo de la ranura para el portero y contenidas en el marco. Marque la ubicación de los tacos para referencia futura.
b. corte 6 titulares de la espiga. hicimos nuestra salida del basswood. el diámetro de los soportes depende del diámetro de su espiga.
c. pegar los soportes en los lugares marcados en la sección a. el titular mantendrá las clavijas en su lugar cuando están en uso.
