Paso 5: Creación de la caja
No tengo habilidades en cortar madera, por lo que yo tenía un amigo que me ayude

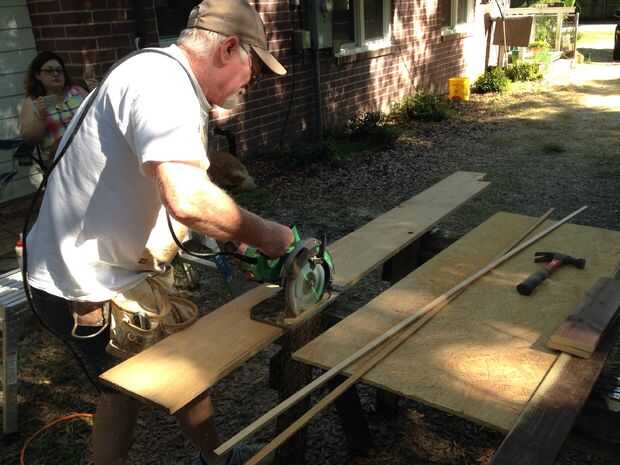

hacerlo. Utilizamos madera reciclada que tenía de su carpintería para crear la Junta donde el LED se colocaría, la cuadrícula para colocar sobre la parte superior para crear agujeros para las luces a brillar y la caja sí mismo.

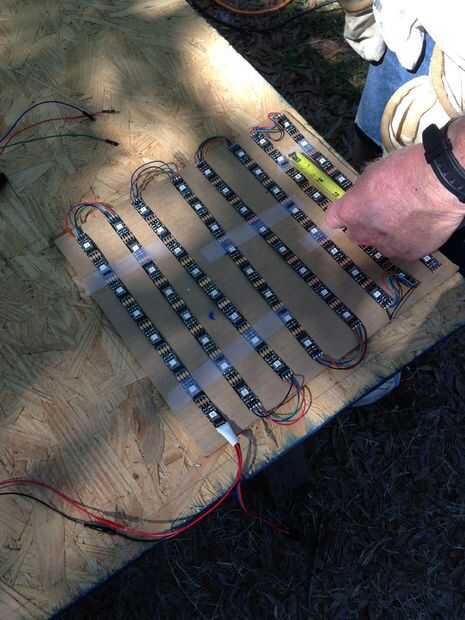

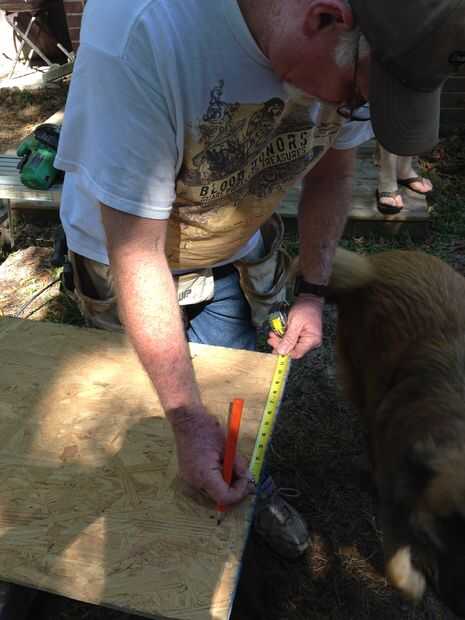

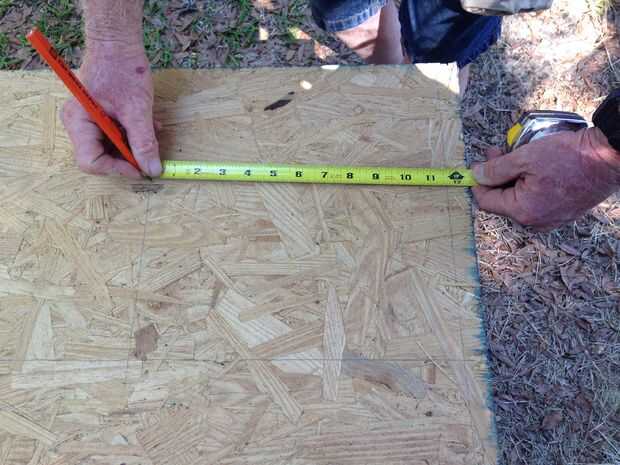

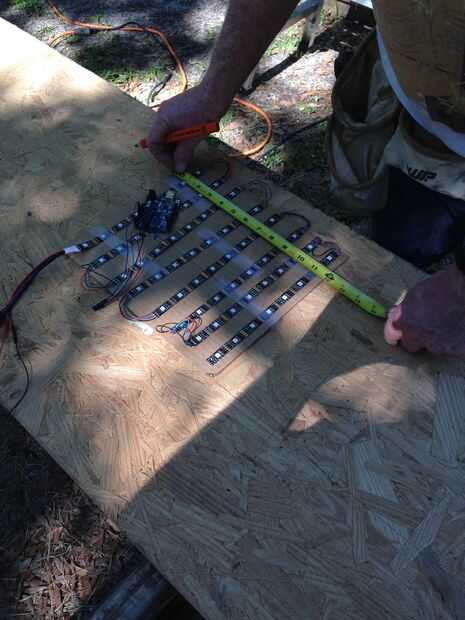

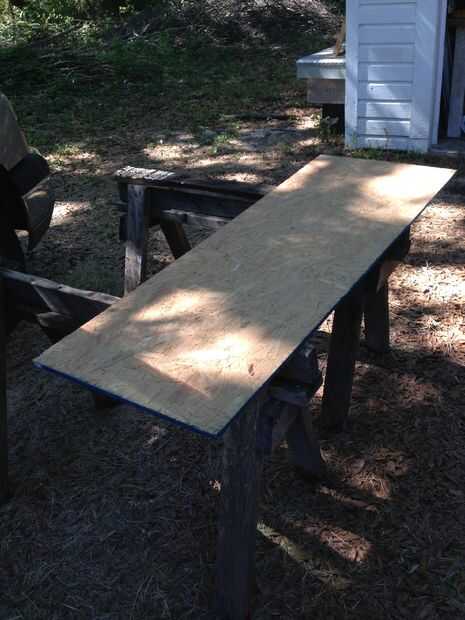

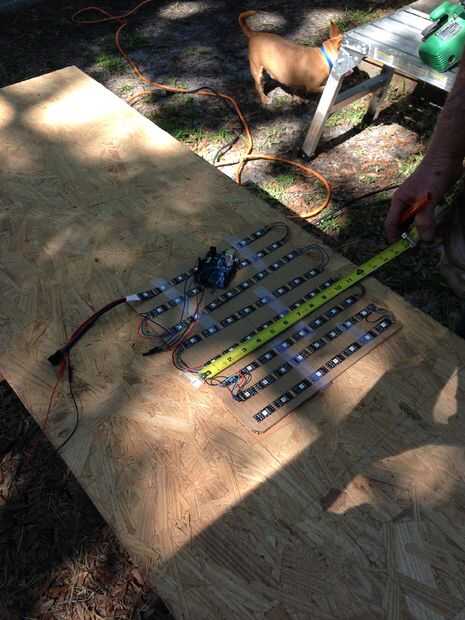

Para el palillo de madera tablero de LED a, vas a cortar una tabla:
12 3/4 "x 11 1/4" era mis medidas, pero se puede cortar de cualquier tamaño ajusta a su necesidad

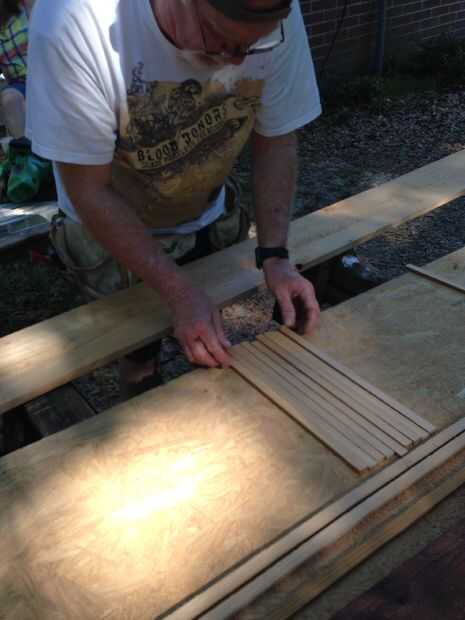

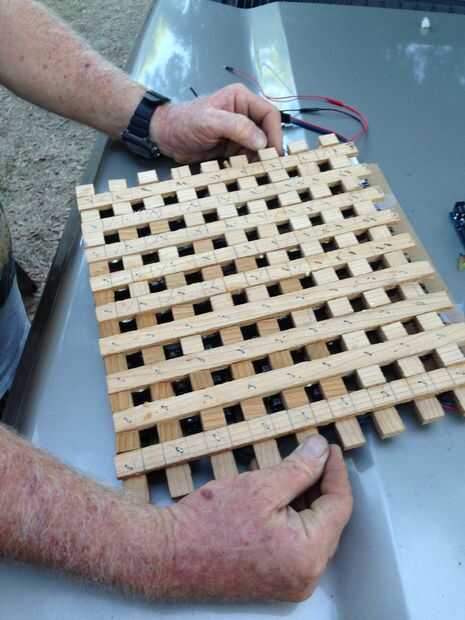

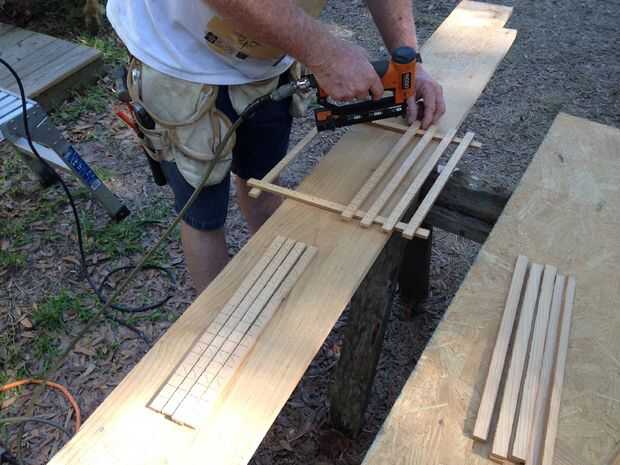

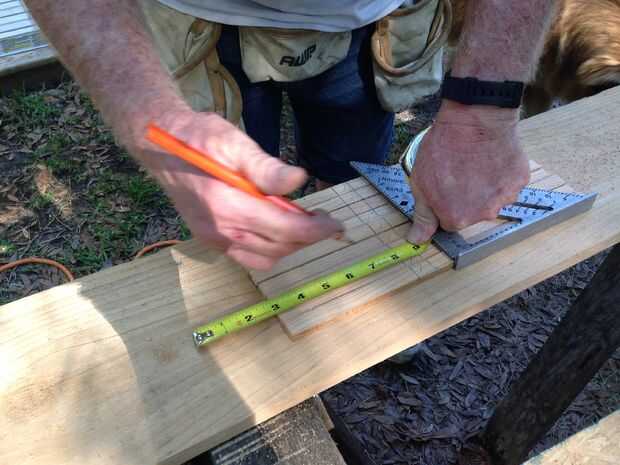

Para crear la red, vas a tener que crear según la longitud entre cada LED. Los LED son una pulgada aparte en esta red, pues crear su red según que el tamaño y asegúrese de cortar la red así que es se sienta al ras con las paredes de la caja. Decidimos utilizar una pistola de clavos grapas pequeño atado a la rejilla juntos.

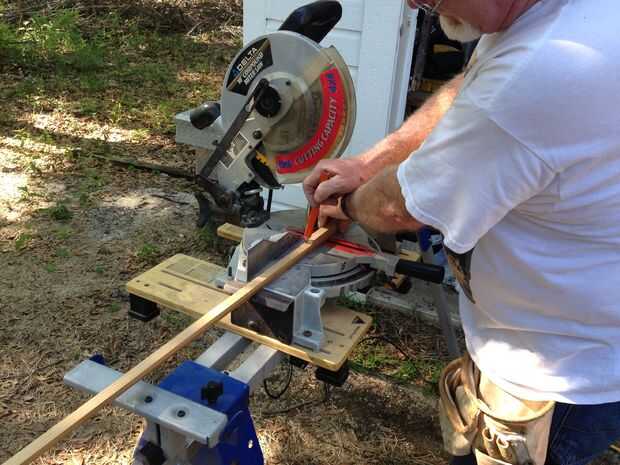

La longitud de la tira fueron unos 14" porque decidimos cortar por el lado de un pedazo de madera de la tabla, el espesor de cada tira es 1/4" de espesor. El LED debe verse a través de cada agujero en la red, y que cada apertura es una pulgada frente a la unos a otros. Por parte de su red que ha tocado el LED, corta pequeños trozos de espuma para bloquear la luz entre cada LED y pegar en tu red.

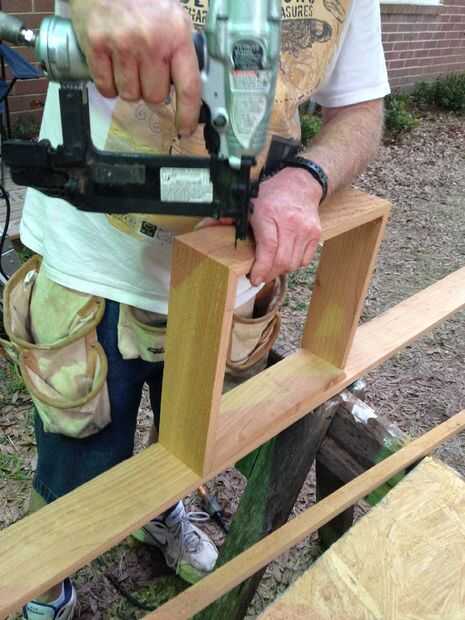

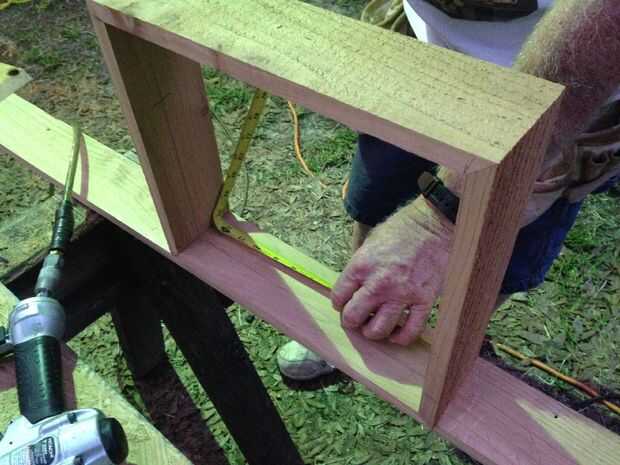

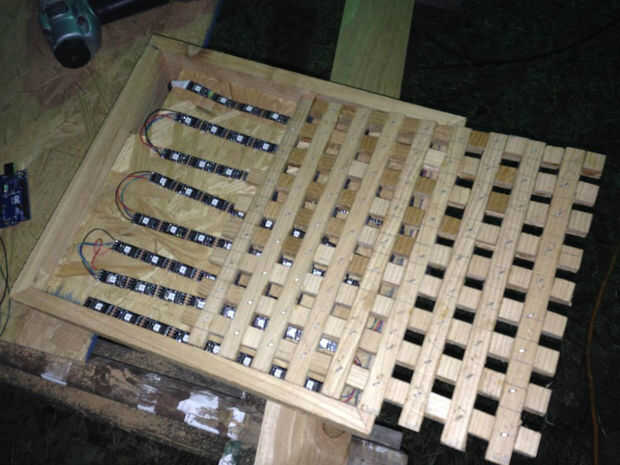

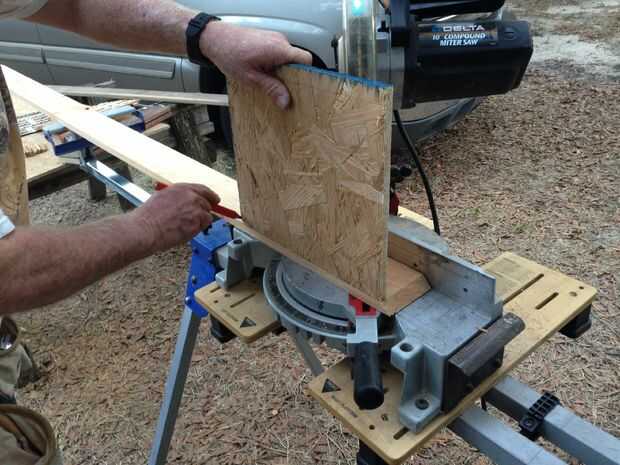

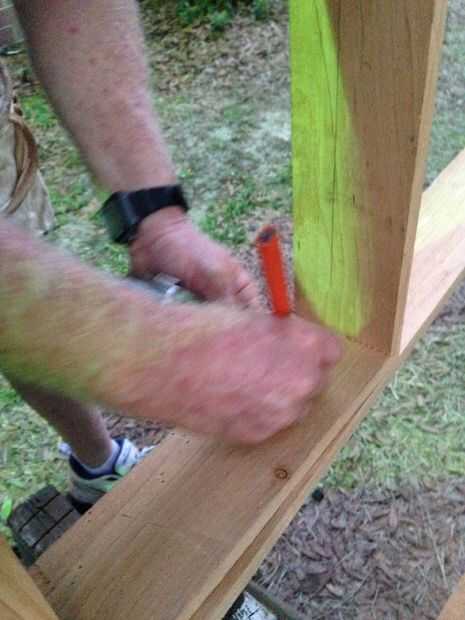

Para crear tu caja, deberás cortar una madera de tablón en 3 1/2 "x 3/4" en ángulos de 45 grados, y el interior de la tabla debe medir la longitud de la placa de LED. Una vez montado, colocar la placa y rejilla dentro de la caja para comprobarlo quede dentro. Debe quedar al ras contra la caja, pero no debe ser apretados lo suficiente que usted no empuje/elevación les vuelve a salir.
En su tablero de LED, cortar una esquina de la placa un agujero de aproximadamente 3 / "x 3 3/4" pulgadas para que usted pueda moverse en su tablero de pan y LED cables ceñidos de la Junta y caja. También, corte donde su red cubre ese hueco para que el Sensor puede registrar el imán sin obstrucciones.
En el cuadro hemos creado un borde de unos 3/4" de la parte superior de la caja para él para sentarse y permitir que el Arduino y la batería esconder debajo de la caja. También, corte una sección de la cornisa la misma longitud que el conjunto en el tablero para que pueda deslizar el circuito protoboard a través.
