Paso 5: Corte por láser
Si tienes acceso a un cortador láser, debe saber cómo utilizarlo o tienen alguien capacitado ayudándolo. Incluí un archivo DWG para que todo lo que tienes que hacer es subir y lo deje. El archivo está diseñado para trabajar con material de 1/4". Tenga en cuenta que a veces los protoboards no cortan perfectamente. No hay mucha tolerancia en el archivo y tendrá que pulir los bordes de la protoboard.

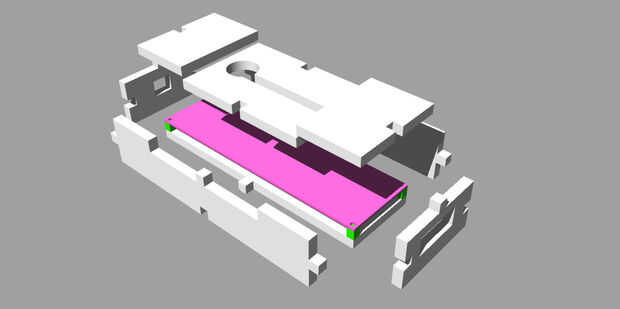

La imagen de arriba ilustra cómo las piezas deben ser reunidos.
Hice mía de acrílico mientras que atando con el pegamento de acrílico y tornillos hice personalizado en un torno. Atornillan en las piezas superior así que puedo eliminarlos en una fecha posterior para hacer ajustes. El ajuste de la protoboard es lo suficientemente ajustado para que no até a nada y todavía permanece en su lugar.
PRECAUCIÓN: La configuración es no exactamente simétrico. La ranura en la pieza superior media de los LEDs está ligeramente descentrado. Además, los lados cortos tienen ranuras que se colocan para que coincida con donde había conectado mi fuente de alimentación, interruptor de encendido y entrada para mi Pro baratija. Hacer una configuración seco para asegurarse de que todas sus piezas encajan dentro de la caja. (Yo mismo, accidentalmente Unido uno de los lados hacia atrás y que lo levante y lo pega en.)
También, yo no dejó sitio para restablecer el Abalorio Pro en caso de cambios al contador de tiempo más tarde. Significa que tengo que desconecte y vuelva a conectar el Abalorio de cada vez que quiero hacer cambios. Si no desea que esta molestia, por favor ajuste sus archivos según corresponda.
