Paso 5: Control de LED Individual

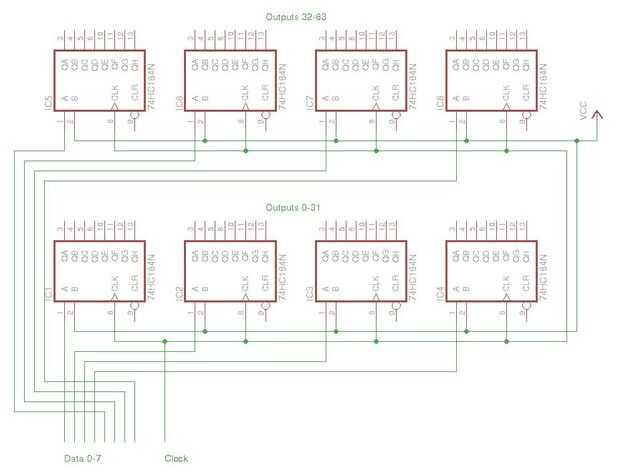

Se utilizó el esquema de control de LED alternativo se describe en este 8 x 8 x 8 LED cube instructable en nuestra mesa. Utilizamos ocho registros de desplazamiento con un reloj común y la funcionalidad de Arduino PORTD para controlar eficientemente 64 LED a la vez. Luego elegimos cual de nuestras plazas de ocho 8 x 8 a control al elegir un transistor para encender con un multiplexor/depmultiplexer. Usamos pernos 0-7 en el Arduino para cada una de las entradas de registro de cambio, uno de los pines para que el reloj común y cuatro pernos para controlar el multiplexor/demultiplexor. La principal dificultad que encontramos en el perfeccionamiento de esta era encontrar los pocos LEDs cuyas puntas estaban tocando y la luz testigo que fue al revés. Cada uno de estos causado su plaza a un mal funcionamiento, como se permite toda la Plaza ser conectado a tierra cuando no se suponía que. Depuración de éstos tomó un tiempo porque tenemos un montón de LEDs para mirar a través, pero después de solucionar estos pequeños problemas de nuestra mesa funcionado a la perfección!
