Mesa Multitouch DIY de MT-50 (1 / 16 paso)

Paso 1: Montaje del marco de aluminio

El marco principal para el MT-50 se hace del aluminio de Bosch. El kit completo para el MT-50 puede adquirirse en nuestro proveedor de Bosch en los Estados Unidos, manejo integrado del Pacífico. Si desea solicitar el kit, por favor póngase en contacto con su oficina y hacerles saber que desea el kit Ideum MT-50(200-05320).

Pacific Inc de manejo integrado
480-379-0100 (teléfono)
Ideum MT-50(200-05320) kit

El kit vendrá con todos los puntales de aluminio necesarios, tornillos, tuercas en T y refuerzos que se necesitan para montar el chasis de aluminio.
Si usted ha jugado alguna vez con un sistema de elevadores, será capaz de armar el marco de aluminio Bosch muy fácilmente.

Para montar, usted necesitará las siguientes herramientas:

• 2.5 métricas 1 hexagonal llave
• 1 4 métrico hexagonal llave
• 1 zócalo de 12mm con llave

En milímetros, se referirán a los diferentes espesores de refuerzo de aluminio.  En su mayor parte, los tamaños en este kit son 45x45mm, 30x30mm, 20x20mm y 20x40mm.  Este Convenio de tamaño también funciona para los refuerzos (puntal de las piezas triangulares que se utilizan para conectar). Habrá refuerzos de 45mm, 30mm y 20mm.

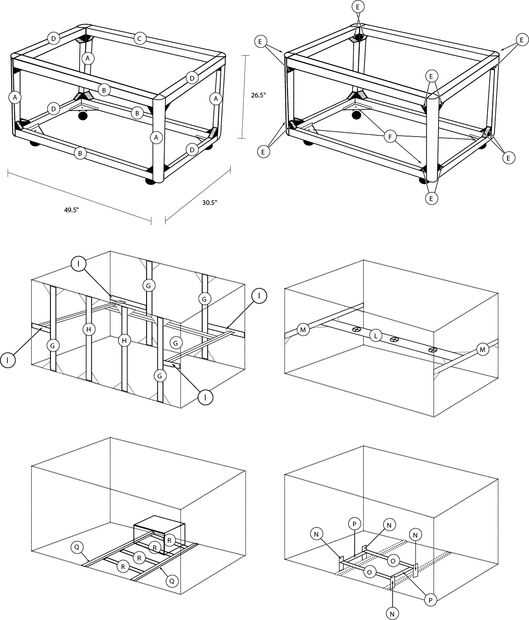

Deberá referirse al dibujo y diagrama para armar el marco del puntal.  El puntal gráfico mostrará grueso, longitud, cantidad y una carta de parte.   Utilizar la carta de la parte y el diagrama para saber que pieza va donde. No coloque los ensamblajes de rueda hasta que el panel inferior.

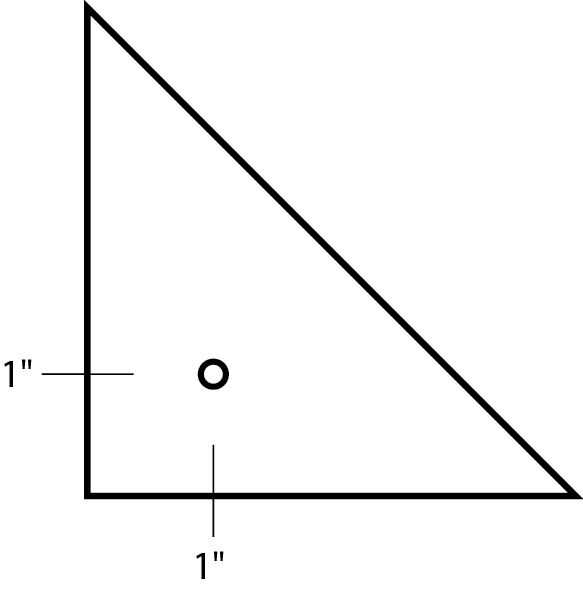

Parte F del diagrama debe modificarse ligeramente para que las ruedas pueden fijarse a él correctamente. Un agujero de ½" tendrá que ser perforada como se muestra en la imagen de arriba.
