Paso 5: Aplicar tiras de la luz infrarrojas
Las tiras de LED que utilizamos provienen de luces ambientales. Con la instalación de iluminación que se muestra en los diagramas 2 rollos ½ terminaron siendo utilizado, así que usted necesitará comprar 3 rollos. Hay muchos tipos de tiras de LED IR, pero hemos encontrado que el brillo con el trabajo LEDS 5050 lo mejor para esta aplicación. Usted puede encontrar estas tiras aquí: http://www.environmentallights.com/products/13104/irrf850-5050-60-reel. Estos LEDs vienen en rollos y están respaldados con un adhesivo. Para instalar los LEDs, primero querrá medir el LED en la plataforma de iluminación de aluminio. Las tiras deben ser ligeramente escalonados para garantizar suficiente espacio para las conexiones.

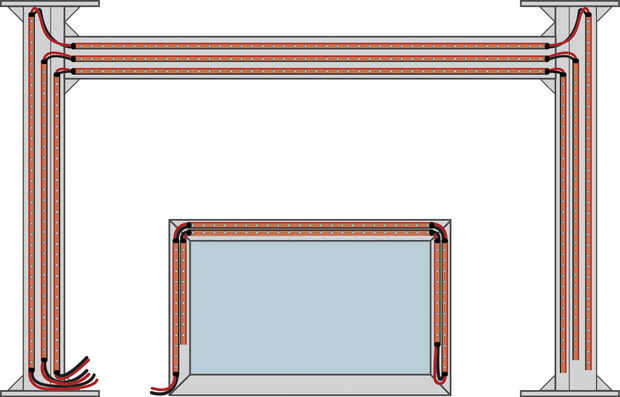

Las longitudes de las tiras debe ser exacta. Si nos fijamos en el dibujo, puedes ver cómo se los aplicó para el aluminio. Cuando se realiza un corte en las tiras, asegúrese de hacerlo en la línea de corte señalada o se podría dañar el circuito.
Una vez que ha cortado una tira, asegúrese de que esté alineada correctamente adherido antes a la plataforma. Los bordes de las tiras en la cara exterior de las barras deben estar alineados con el borde de la costilla, y tiras de medianas deben estar centradas en el puntal. Al aplicar las tiras después de que se les han cortado, asegúrese de que la polaridad coincide con las otras tiras para facilitar el cableado. Generalmente sólo mantuvimos el lado positivo para el borde exterior. Compruebe la polaridad en las bandas buscando el + y -.
Ahora que las tiras se unen a la plataforma, puede soldar las conexiones de la tira. Las tiras de LED tienen pequeños cojines redondos que pueden soldarse a. Corte el alambre a la longitud correcta y los extremos del alambre de plata. Coloque un pedazo de shrink-wrap en la tira antes de soldar y poner una pequeña cantidad de flujo en cada conexión. Conseguir una pequeña cantidad de estaño en el soldador y rápidamente soldar cada cable a las conexiones, luego calentar el abrigo del encogimiento para reducirlo, asegurándose de que los cables están separados.
Una vez que todos los cables están conectados a las tiras de iluminación, Encamine los cables que terminan cerca de la fuente de alimentación de computadora. Será necesario poner 4 conectores Molex en cada juego de cables para que puede conectarse a la red.
