Mesa musical (6 / 10 paso)

Paso 6: Hacer la tabla top/completar el interruptor

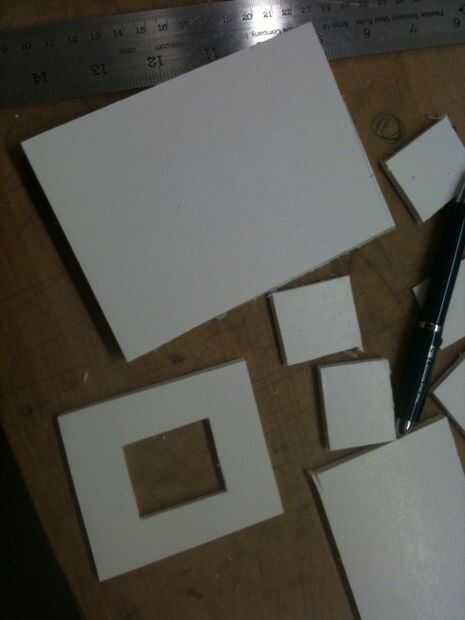

partes:

4 bases, necesitamos 4 trozos de 4 "x 5 1/2" base panel

4 piezas de 3 "x 3 3/4" (afuera) y 1 1/4 "x 1 3/4" (interior) panel de la ventana,

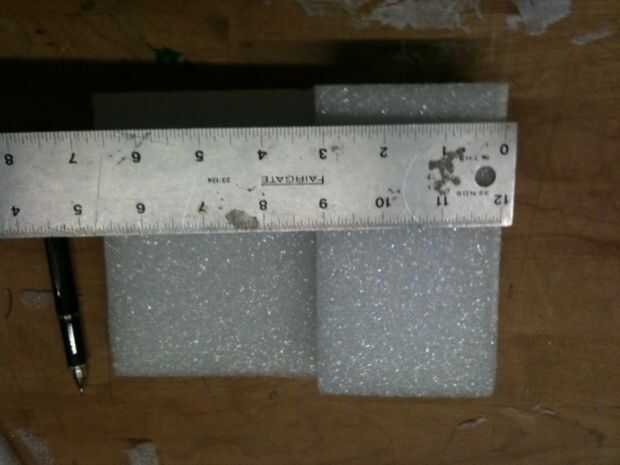

4 piezas de 3" x"6 base apoyo.

panel superior de la tabla (20 "x 30")

Patrones de combinación de una cinta conductora

Aquí es un archivo de illustrator de la plantilla. (Archivo de illustrator)

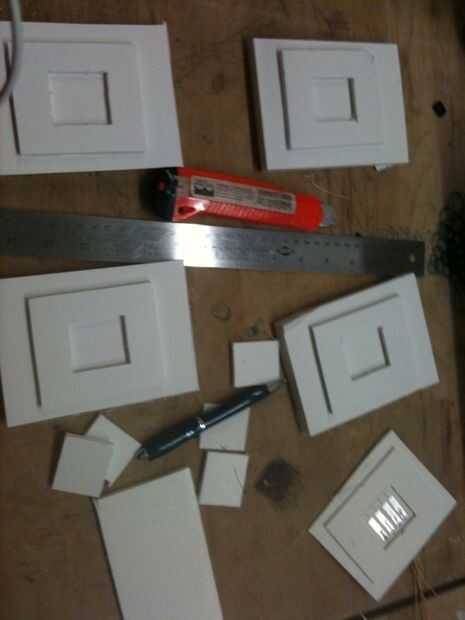

1. Coloque un panel de la ventana en un panel base y trazar el contorno de la ventana interior. (imagen)
2. Dejar 1/4" a cada lado y dividir el espacio en 4 partes y trazar líneas.
3. Dibuje una línea horizontal 1/2" de la parte superior.
4. Se basan en 4 agujeros a lo largo de la línea.
5. Separar un cinta de cuatro hebras de alambre en un extremo y correr un cable por cada agujero.

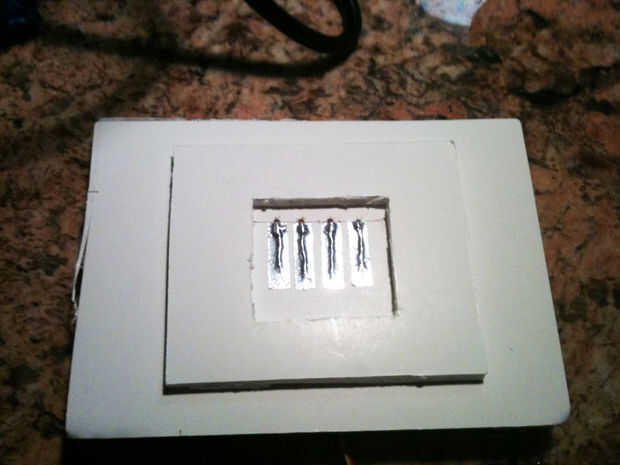

6. El panel de la ventana en el panel base de pegamento.

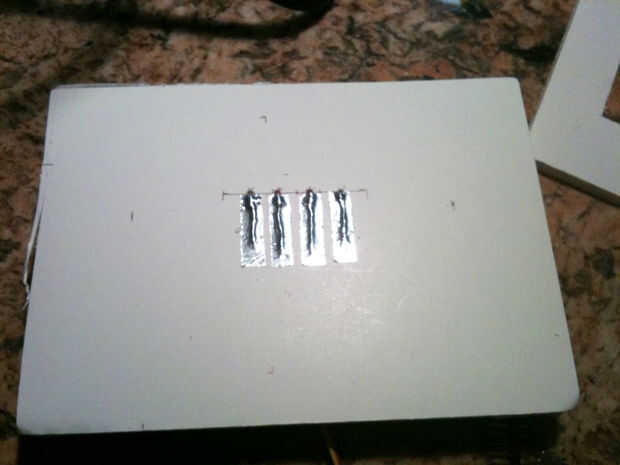

7. Cada cable pelado para el panel de base con una tira de cinta conductora, siguiendo la plantilla con cinta adhesiva.

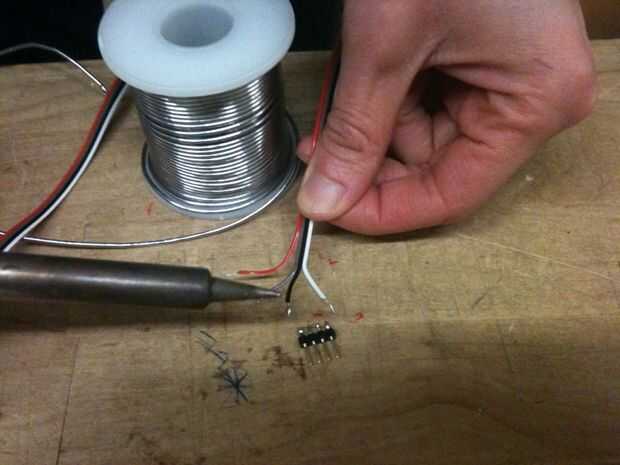

8. El lado opuesto de los cables con un pin de la cabecera de la soldadura.
