Paso 2: Diseñar y preparar el trabajo de vector
Yo utiliza Rhino para diseñar la tabla porque estoy muy a gusto trabajando con ese software. Sin embargo, me dijeron que 123D tiene una característica sorprendente que simplemente mi proceso muchísimo y me encantaría conseguir en él para futuros proyectos.

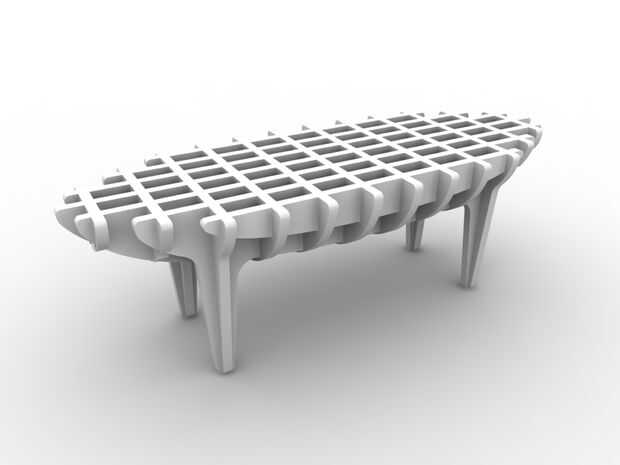

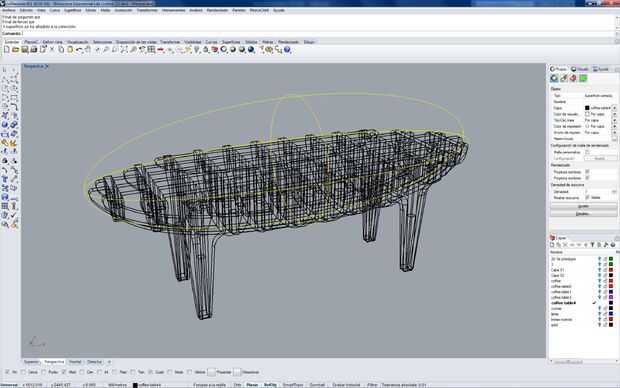

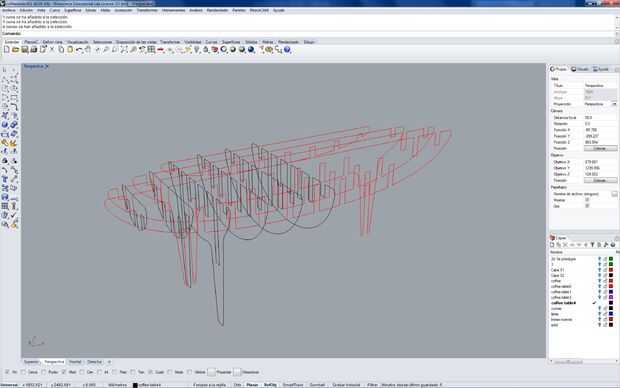

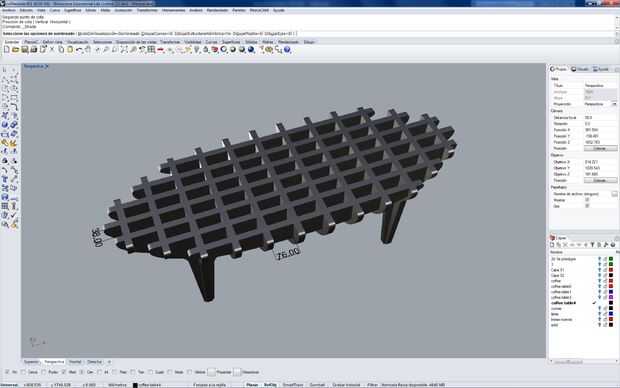

Mi mayor restricción de diseño fue cuánto la mesa iba a ser por el tamaño de la zona de trabajo de Shopbot: 4' x 2'. Yo dibuje una elipse con una forma que me gustaba y luego hizo un elipsoide para tener una vista 3D. Entonces, me decidí por la red que iba a hacer (visto desde la parte superior). Con esto en mente dibujar algunas líneas para cada superficie. Th puede descargar archivo de Rhino y versión STL y 3Dmax jugar y editar el diseño.
Una vez que tuve todas las piezas planas los dispuestos en hojas de 4' x 2'. Descargar el illustrator o el archivo de Autocad que usted necesitará para crear las trayectorias de herramienta.
Archivos incluidos:
- Coffee.DWG: archivo de Vector. Se utiliza para importar en coleccionables. medidas en pulgadas
- café-tabla. 3 dm: archivo de Rhino. Utilizar para editar el diseño lo que quieras.
- café-table.max: 3DS MAX archivo utilizado para propósitos de representación.
- café-table.stl: para escuchar un 3d.
- café-tabla-vectors.ai: vectores en Adobe Illustrator, medidas en mm.
