Paso 3: LED corte tira, pegar y soldar
Utilice solamente las tiras con densidad de 30 LED/metro, quizás desee utilizar otras densidades, pero tendría que cortar la tira en cada LED a respetar el espacio de 33,3 mm termina en una pérdida de tiempo y esfuerzo.
Con unas tijeras corta la tira cada 500 mm = 15 LEDs. Asegúrese de que cortar en medio de una conexión revestidas con cobre.
Usted debe terminar con 10 tiras de 15 LEDs, que uno tiene un conector macho.
Utilizando un lápiz, trace las líneas donde se pega las piezas de las tiras. Son 10 líneas horizontalmente centradas.
La primera columna debe rastrearse 83,3 mm desde el borde, entonces cada línea es de 33,3 mm de la anterior. La distancia entre la primera y la última línea (10) es 333,3 m.

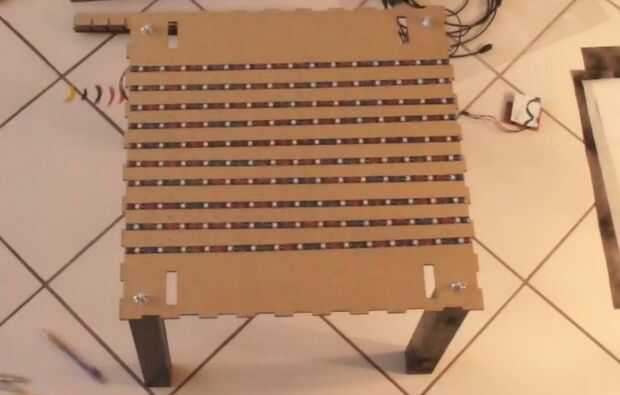

Entonces el colocar los 10 tiras según el siguiente esquema. Es primordial que se alterna cada pedazo de la tira. Para esto usted puede confiar en sus flechas cuya dirección debe cambiar cada columna: → ← → ← y así sucesivamente...
Pegue las piezas de las tiras en las líneas de lápiz de una vez que está seguro de la línea de datos forma una bobina.
De corte y desforre de 9 x 3 = 27 pedazos de alambres para volver a conectar las líneas de datos y de alimentación entre cada pieza de tira. Conectan a 5V (rojo), GND (negro) junto y los datos (a menudo verde o amarillo) juntos, como se muestra en el siguiente paso del esquema eléctrico.
También Conecte la fuente de alimentación de ambas extremidades (GND a GND) y 5V a 5V a través de 2 cables directos. Permite envío mejor el poder evitar una diferencia de color en las extremidades.
