Paso 4: Soldar la placa de circuito

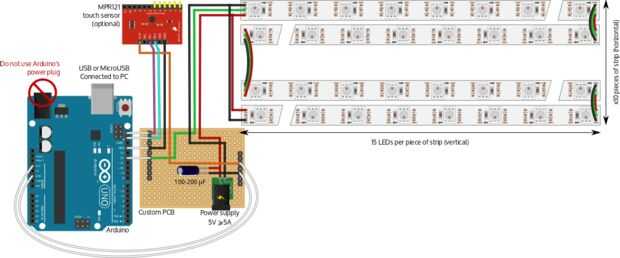

Electrónica de Arbalet, ilustrado en el diagrama, está compuesto por:
- Una placa Arduino , conectada a un ordenador a través de USB
- Un PCB personalizado, conectado a una fuente de alimentación de 5V
- Un opcional toque sensor MPR121 conectado a 6 superficies activas
El tablero personalizado se colocará justo encima de la placa de Arduino, con sus encabezados PIN macho directamente enchufados encabezados femeninos de Arduino, asegurando su fijación, así como su conexión de datos.
La soldadura de los componentes y las conexiones en el tablero personalizado como se muestra en el diagrama. Blanco los cables en el diagrama no son los cables reales pero las conexiones directas de hombres y mujeres de pines.
Seguir los preliminares de Hardware y Software hasta Arbalet firmware cargado antes de continuar. Si algo salió mal durante la soldadura te imaginará lo durante estas pruebas antes de que sea menos fácil de solucionar los problemas de hardware.
Lugar su electrónica en el lado y salto al siguiente paso solamente después que ejecutar correctamente al menos el demostrador de color en su nuevo hardware con el w - bandera para habilitar hardware. Asegúrese de que todos los píxeles son impulsados y capaz a la luz. Si cumples con problemas, encontrar ayuda en la sección solución de problemas .
