Mesa táctil - Retrogaming y envolvente luz (7 / 8 paso)

Paso 7: Añadir las teclas (opcionales)

Este paso es no necesario sino una extensión si quieres que tu mesa sea sensible al tacto. Aunque son diferentes y pueden devolver tipos diferentes de salida, característica de toque proporcionado por muchas clases de sensores, incluyendo infrarrojo, baricentro de peso, vibración, detección de... El método aquí propuesto implica sensor capacitivo conectado a piezas de plástico de ITO.

Hardware

Este plástico se cubre con una fina capa conductora que hace que sea discreta por debajo de su vidrio, así como cambios sensibles a la capacitiva. Sólo 1 lado si generalmente conductora, identificar cuál de ellas gracias a un ohmímetro. Cortar 6 piezas de ITO plástico ligeramente más pequeño que el tamaño de dos píxeles, es decir, 30x63mm y lugar ellos con la conductora hacia abajo como se muestra.

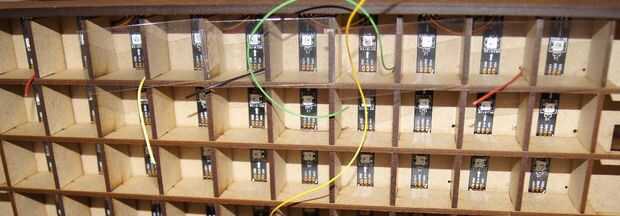

Parte superior de la tabla:

Conectar cada lado conductor de plástico a la entrada de la MPR121 situado debajo de la bandeja de la mesa. Esta conexión utiliza ninguna soldadura, piezas de plástico de descansan en los cables pelados, asegurando un contacto eléctrico. Doblar los cables pelados contra las tiras verticales para que sean estables.

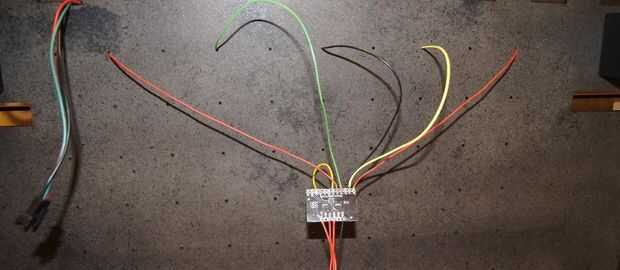

Fondo de la tabla:

Este otro extremo de los cables de contacto están conectadas a la MPR121. La soldadura de la capacitiva entradas de 0 a 5 para los cables a través de píxeles de la Arbalet desde el fondo de la tabla.

Software

Asegúrese de entender cómo ejecutar aplicaciones básicas antes de activar la interfaz táctil. Por defecto el SDK en línea tiene su característica de toque desactivado. Usted puede activarlo añadiendo el parámetro-c config150touch.json al ejecutar una aplicación. Este parámetro carga un archivo de configuración que permite 6 teclas. Más aplicaciones compatibles con tacto, teclas disponibles se luz de fondo en blanco cuando tocar, cambiar a blanco fuerte cuando en realidad son. Hacer el cambio persistente al cambiar la configuración predeterminada en el archivo default.cfg y volver a instalar el SDK.
