Paso 3: Instalar componentes de interfaz

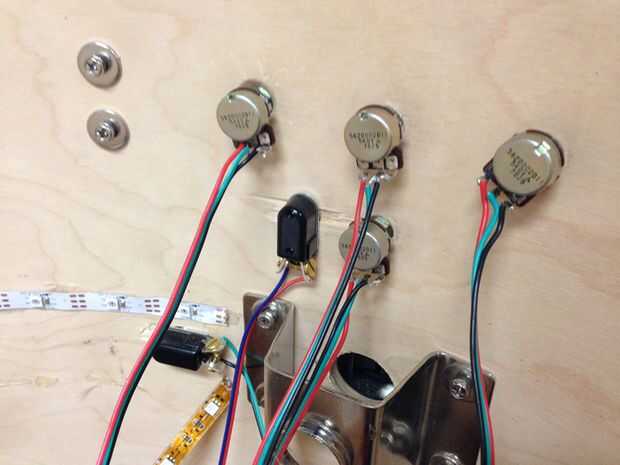

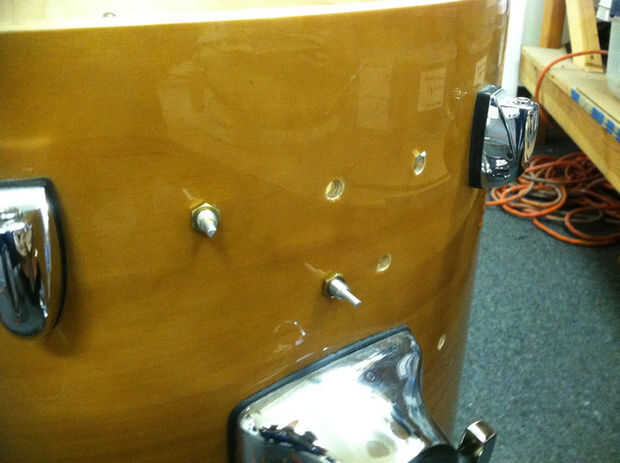

Después de construir el circuito, siguiente para arriba está instalando los componentes de interfaz de usuario y LED. He medido y entonces perforado agujeros equidistantes para cada potenciómetro y el interruptor (perforación previa en primer lugar, no para romper la chapa vidrioso del tambor).

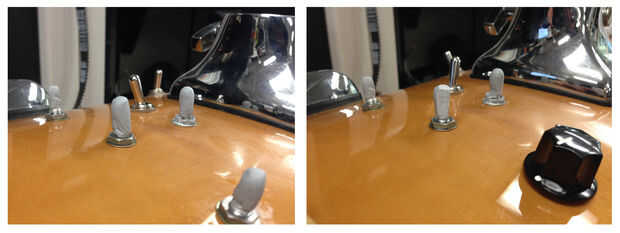

Teniendo en cuenta el espesor del tambor, necesitaba potenciómetros con bujes roscados más que estándar, que eran difíciles de encontrar. El problema con los que he comprado era que eran demasiado delgados para ser tornillo sujetada a las perillas proyecte. Una solución relativamente sencilla era torta en algunos adhesivos de rápido giro, deja que se endurezca un poco y tallar/forma él antes de que se solidifica. Te recomiendo esperar el adhesivo se prueba completamente antes de apretar las perillas de los potes (en caso de que alguna vez necesita desmontar). Con o sin el paso adicional con la masilla, instale los potenciómetros puede dedo apriete y luego utilizar un par de alicates para apretar más si es necesario y luego atornille o complemento de las perillas en los potenciómetros. Preste atención donde los indicadores de los botones de arranque y parada (es decir, el rango de movimiento) antes de apretar completamente).
En este punto, las perillas deben girar sin rotar y el LED & circuitboard deben ser segura/estable. Trata de girar las perillas con un poco de fuerza, como si su sobrina/sobrino fueron a jugar con la interfaz, para ver si son realmente seguros.
Por último, coloque los LEDs en el interior del tambor. He encontrado el equilibrio perfecto de brillo y difusión, colocando en el centro de la concha y simplemente caliente pegada la tira a la pared interior.
