Paso 11: El Pedal | Que el mecanismo de

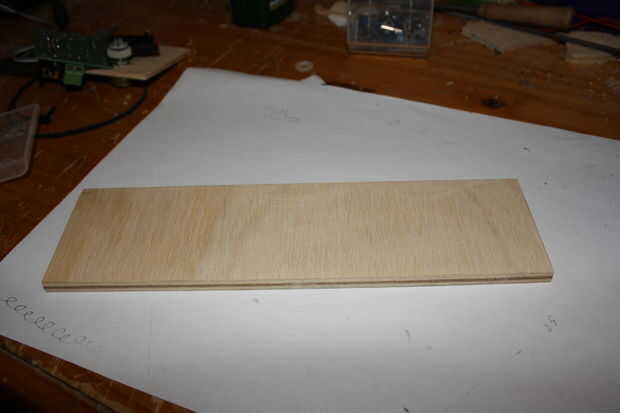

1 | Comenzar por la cuadratura de la madera utilizada en el paso anterior. Deje al menos un borde de 1cm por debajo el engranaje más pequeño.
2 | Queremos una base sólida para el pedal usé recortes desde la base en forma de X que hicimos en el paso 9. Primero lijar y alisar los lados de la placa base.

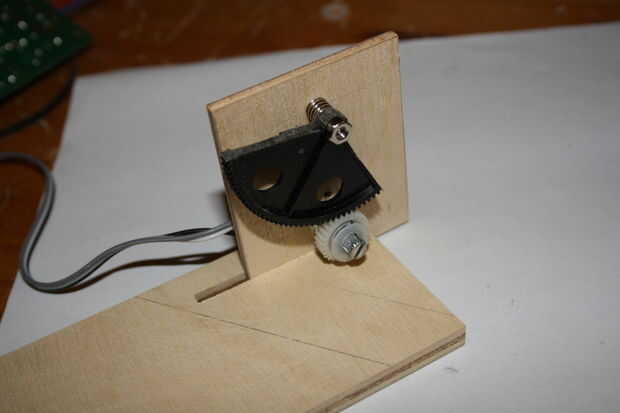

3 | Corte una ranura en la placa base para que el conjunto de cambios permanecerán en forma vertical en la ranura.

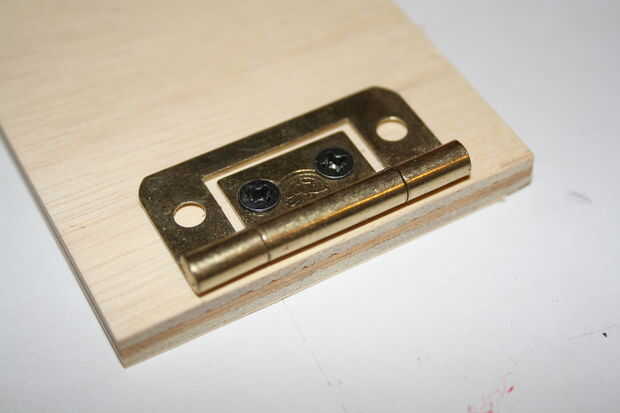

4 | Fije una bisagra a la placa base en el extremo opuesto a la ranura.
5 | Usando otro cortada desde la base, o un repuesto del pedacito de madera si no más recortes están disponibles y su ancho a la placa base. Esto se utilizará como el pedal de pie.

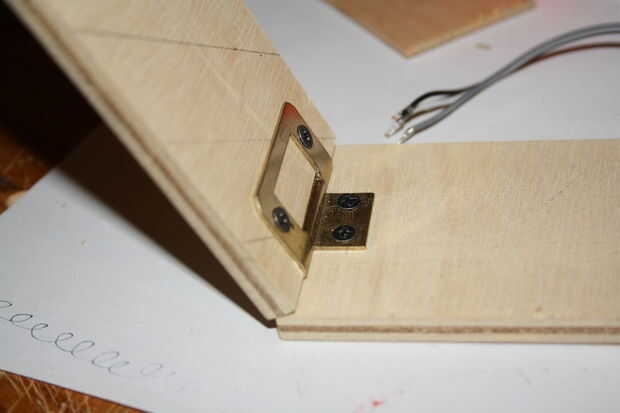

6 | Conectar el pedal a la placa base con la bisagra.
El pedal deberá ser de resorte por lo que se restablecerá cuando el pie se.
7 | Encontrar un muelle adecuado, que he utilizado es aproximadamente una pulgada de longitud.

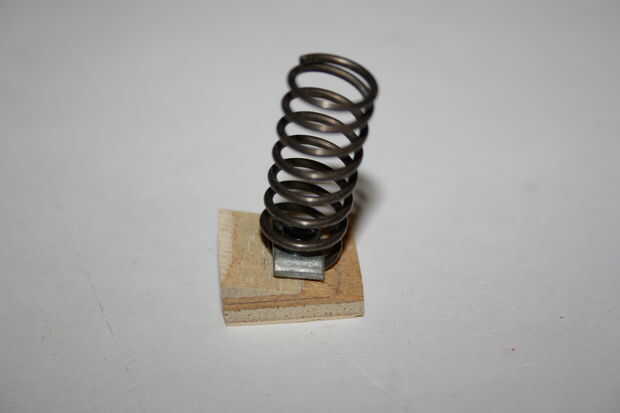

8 | Monte el resorte a un asiento de madera. Usé un pequeño tornillo y una arandela para sujetarlo.
9 | El asiento del resorte se va pegado a la placa base, pero tendrás que encontrar la posición óptima para la primavera. El pedal deberá descansar encima del conjunto de engranajes y muy poco comprimir el resorte. Cuando usted ha encontrado el punto dulce pegamento el asiento del resorte a la placa base.
Las próximas etapas pocos requerirán una gran cantidad de conjeturas y jiggery pokery. Tenemos que conectar el engranaje más grande con el pedal y carga el engranaje más grande para ayudar a volver a su posición original cuando usted pie se saca el pedal del resorte.

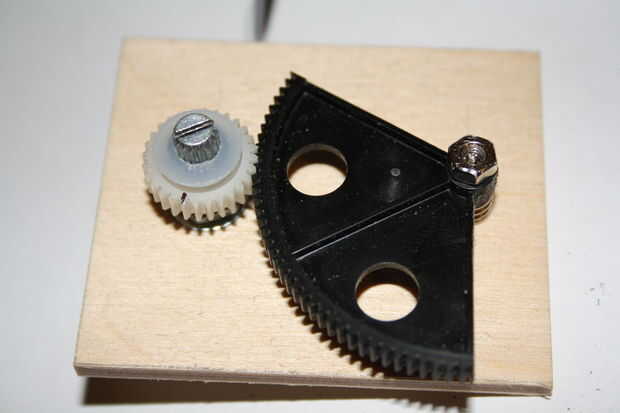

10 | Retire el engranaje más grande de la marcha. Perfore un agujero en cada extremo en el que se atornille un tornillo.
11 | Hacer un acoplamiento aproximadamente 1.5 cm de longitud. Haga dos orificios en cada extremo, hacerlos más grande que el tornillo por lo que será la articulación para moverse. Conecte el acoplamiento al engranaje más grande.
12 | Utilizar el muelle de pequeña extensión de la impresora, coloque en el engranaje más grande.
13 | Corte hacia abajo el pedal para que al final no golpee contra el conjunto de cambios al totalmente comprimido.
14 | Vuelva a colocar el engranaje más grande para el ensamble del engranaje.

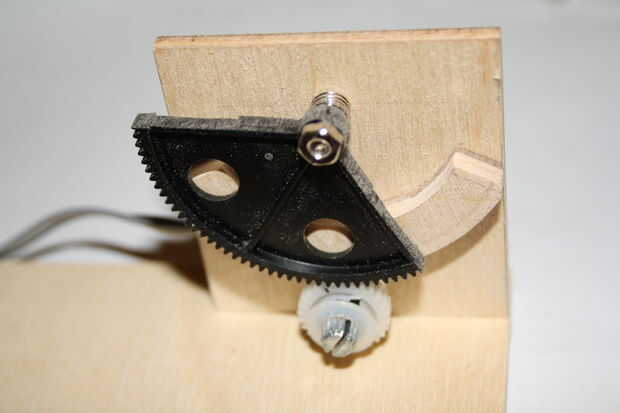

15 | Mida y corte una franja de 1cm de ancho para que coincida con el arco más grande del resorte de la. Pegar esta tira detrás de la marcha más grande para ayudar a apoyarlo.

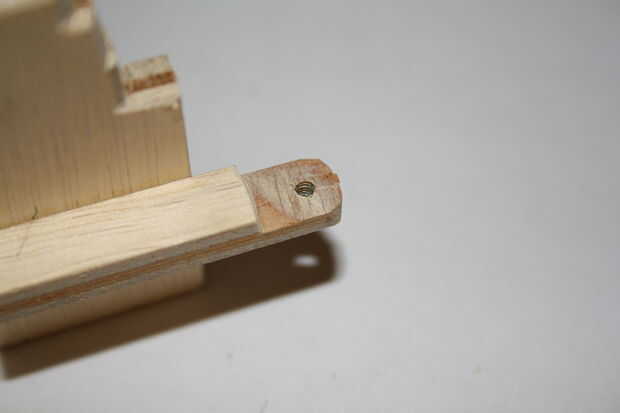

16 | Pegue una tira de madera para el pedal para que el acoplamiento se alineará en el engranaje más grande.
17 | En la placa base pegar un bloque pequeño para que se fije el resorte de extensión.

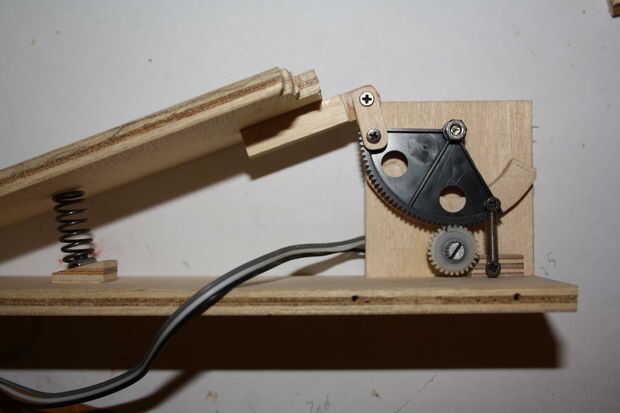

18 | Se conectan a los engranajes, resortes y acoplamiento.
19 | Revise los trabajos del mecanismo.
