Paso 16: El sueño del edificio
1 | Une el montaje de la perilla de la cuchilla de corte.

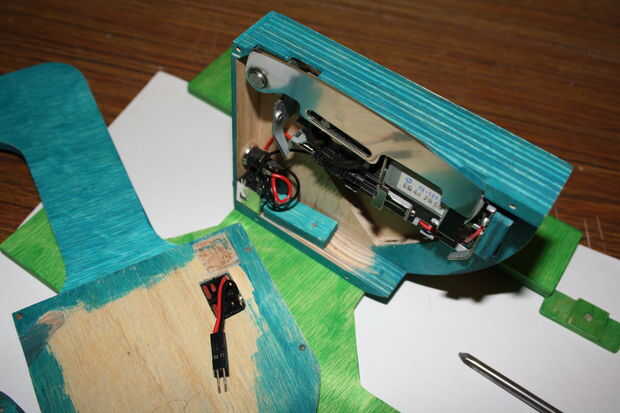

2 | Coloque la cuchilla de corte para el Monte de Asamblea de hoja de corte.
3 | Cortar y soldar los cables del motor cuchilla corte a la toma de corriente de 4 pines.
4 | Instalar la toma de corriente en la parte posterior del Monte de Asamblea de hoja de corte, incluye un conector para el interruptor.
5 | Colocar el interruptor en la forma de C, de alambre y agregar conectores al final.
6 | Coloque el montaje de la cuchilla de corte en la base de X forma.
7 | Conecte el interruptor y la forma de C en el soporte de montaje corte lámina del tornillo.
8 | Instale la lámina fija a la montura en la forma de C.
9 | Fije la perilla de ajuste y guía a la parte delantera.
10 | Compruebe que el interruptor esté en la posición de apagado.
Dejar a un lado las tijeras de la mesa.

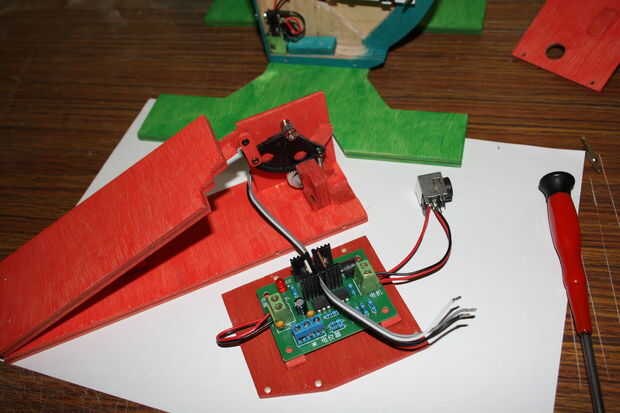

11 | Montar el mecanismo de engranajes, lo instala en la placa base.
12 | Añadir el resorte de la bisagra y compresión a la placa base.
13 | Cable en el conector de 4 pines para el controlador del motor.
Dependiendo de cómo cables que tendrás que cambiar la polaridad en el enchufe.
14 | Fije los lados, teniendo cuidado con los cables al hacerlo.

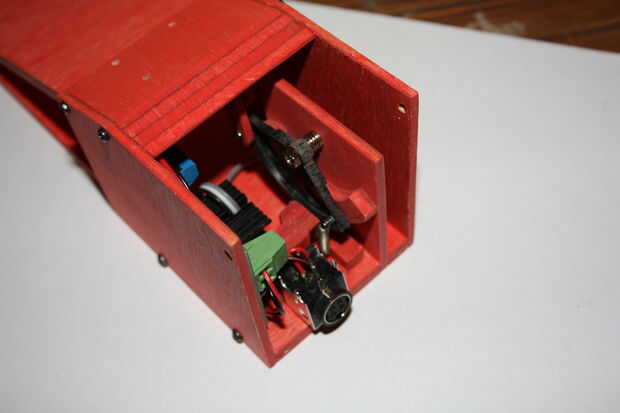

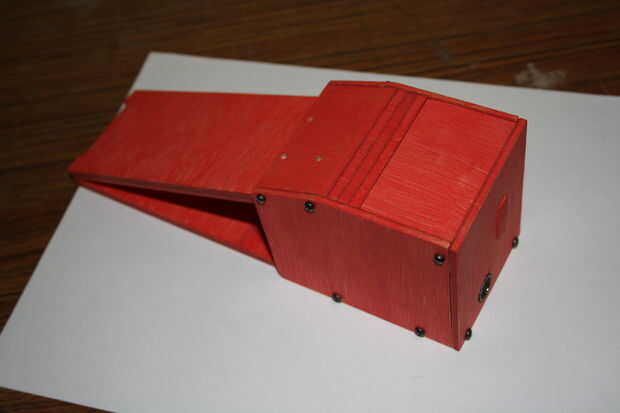

15 | Instale la placa trasera, asegurándose de que la toma de corriente de 4 pines se sienta correctamente en su agujero. Usé algunas almohadillas de espuma para ayudar a mantener en su lugar.

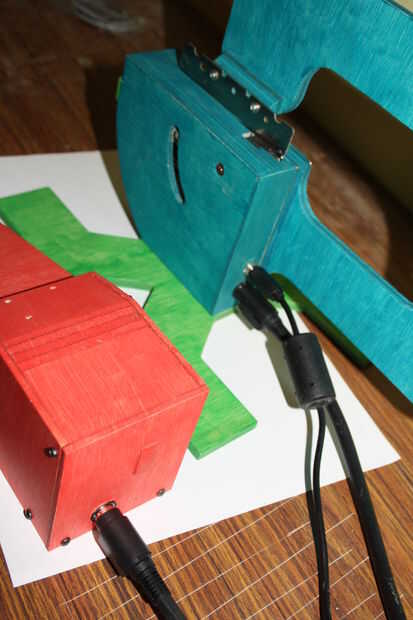

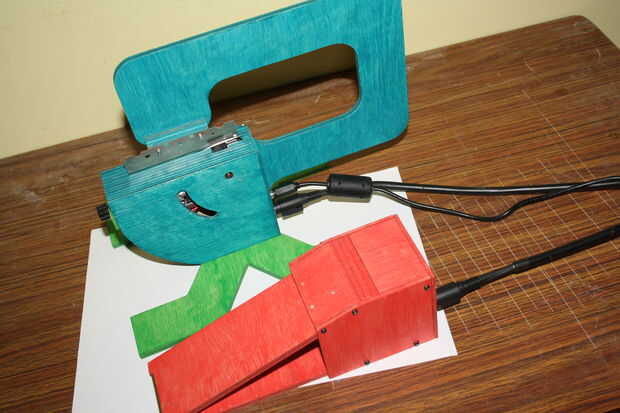

16 | Enchufe el cable en las tijeras de la mesa y en el pedal.
17 | Enchufe la fuente de 12v CC.
18 | Listo el pie.
a continuación te encienda!
