Paso 2: creación de prototipos

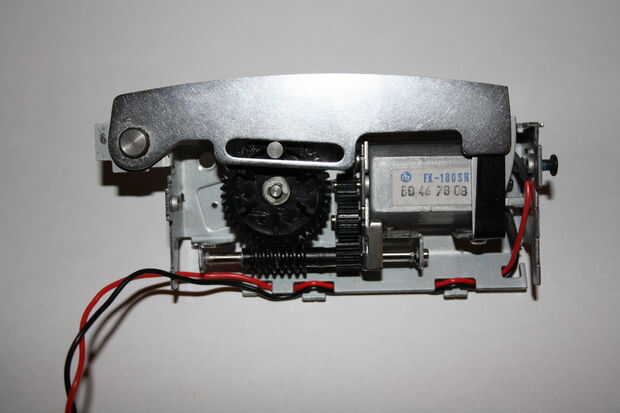

El mecanismo de corte de papel es muy simple; el motor, a través de una combinación de engranajes, conduce un pivote, que se mueve la cuchilla de corte para arriba y abajo. La hoja superior es fijo y no se mueve. Aunque estrictamente hablando las dos láminas no están conectadas en un único punto de rotación, como usted esperaría con un par de tijeras, el efecto de la hoja hacia arriba y abajo movimiento contra el borde de la lámina fija es idéntica a la propuesta de un par de manuales consiguen corte de tijeras, es decir, papel.

Alterando el ángulo de la cuchilla principal, bajando y levantando un extremo, podemos ajustar el movimiento de corte. Para ello tenemos que encontrar un hueco adecuado para encajar un pivote de la cuchilla de corte y diseñar un mecanismo para el montaje de la cuchilla de corte.

Decidí usar cartón para prototipo el diseño básico antes de cortar cualquier forma de la madera.

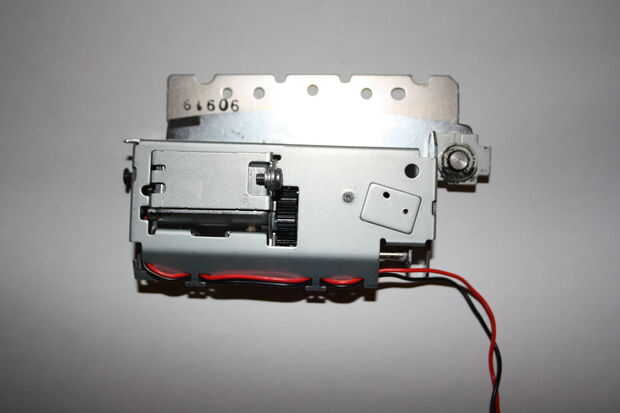

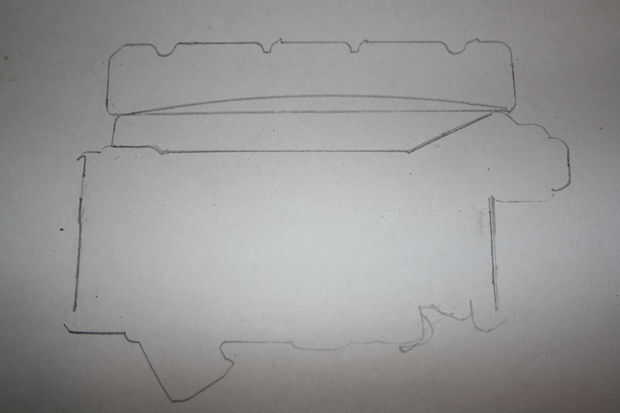

1 | La cuchilla de corte funciona ejecutando su filo contra la hoja fija. En primer lugar debemos colocar las dos cuchillas de modo que cuando la cuchilla de corte está en la parte superior de su movimiento se realiza la carrera más larga de corte. Para ayudar con el diseño he colocado la hoja fija y la cuchilla de corte en un poco de papel y dibujado alrededor de sus contornos.

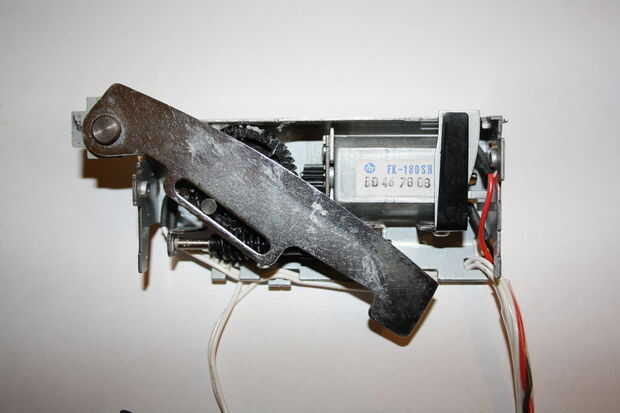

2 | Necesitamos un hallazgo punto de pivote de la cuchilla de corte montaje que podemos utilizar para ajustar el movimiento de corte. Hay un agujero convenientemente situado cerca de donde la cuchilla gira en la Asamblea. Utilizaré este agujero como del punto de pivote.

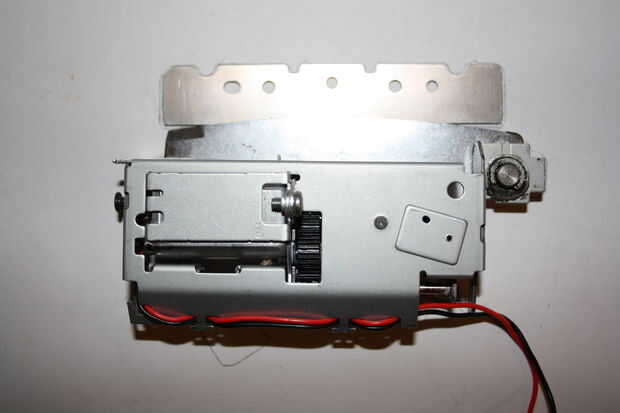

3 |  Gire la cuchilla hasta su punto más bajo, utilizando el agujero como un centro de rotación. Tomar una medida de la altura total, permitiendo para la habitación en la parte superior donde la cuchilla sobresalga por encima de la mesa. Tomar una medida similar para la anchura.

4 | Corte de cartón una pieza usando las medidas recién tomadas.

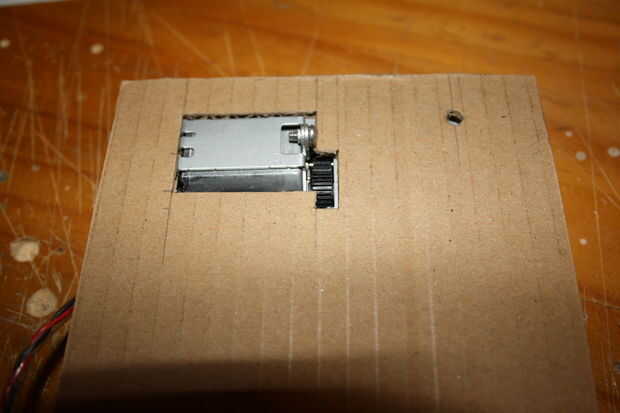

5 | Tomar medidas adicionales, teniendo en cuenta la posición del agujero del pivote y la zona donde el motor sobresale por encima de la Asamblea. Transferir las medidas a la cartulina y recorta las áreas relativas.

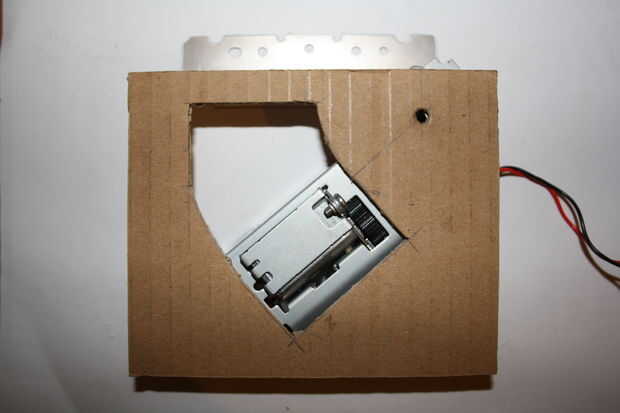

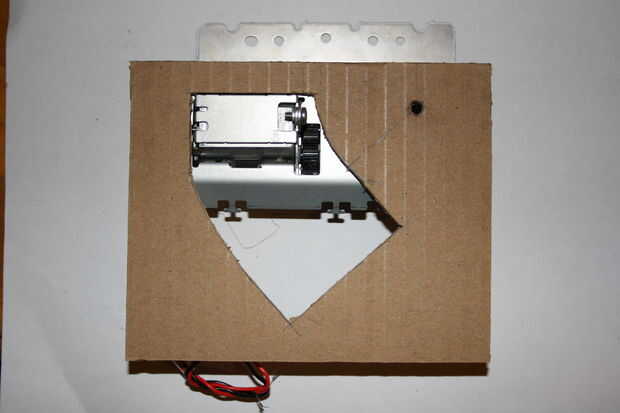

6 | Para que la Asamblea puede girar necesitamos ampliar el recorte. Usando un compás y regla empate un contorno de la zona debían eliminarse. Recorte esta tarjeta exceso y controlar el movimiento de la Asamblea.

Usamos la plantilla de cartón como guía al hacer la primera parte de la madera. Una vez que tenemos las cuchillas de corte montadas en el panel de madera que entonces podemos empezar a construir la tabla alrededor de este monte.

Antes de continuar Asegúrese de que está satisfecho con la gama de cuchillas corte de movimiento, hay suficiente caída excesiva en la anchura y la altura de la tarjeta y que la hoja se extenderá lo suficiente sobre la parte superior para dar un corte limpio.
