Mesa tijera | La vanguardia de la tecnología! ¿ (7 / 17 paso)

Paso 7: La corte hoja Asamblea perilla de ajuste.

Como ustedes saben hemos diseñado las tijeras de la mesa para incorporar un mecanismo para ajustar el movimiento de corte a través de un punto de pivote de la cuchilla de corte. Lo que añadiremos ahora es una fricción fijación perilla que mantendrá la cuchilla de corte en una posición fija después de que los ajustes se han hecho.

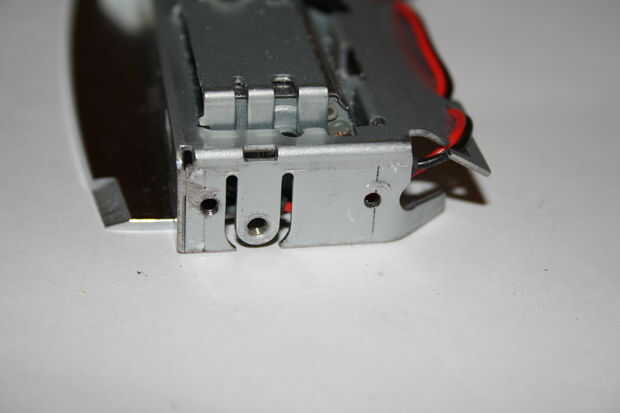

1 | Comienzan por perforar dos agujeros espaciados tan ampliamente como sea posible, en la cuchilla de corte en el extremo opuesto a donde será el pivote.

2 | Corte hilos de rosca en los agujeros taladrados recientemente. Utilicé algunos tornillo para cortar los hilos, el metal no es muy difícil pero toma un poco de fuerza y control para hacer.

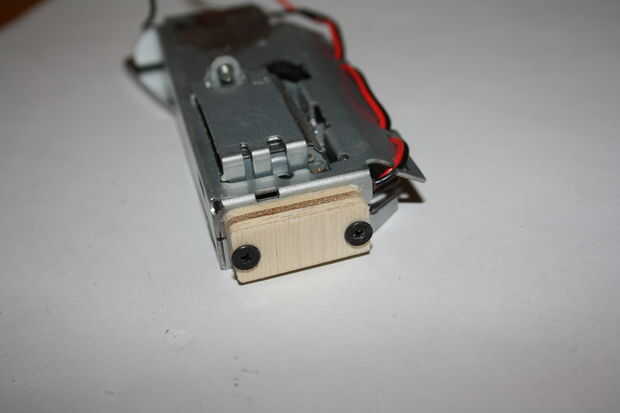

3 | Forma de un trozo de madera de desecho para que quepa en el fin de hacer los agujeros para los tornillos fijar a la cuchilla de corte.

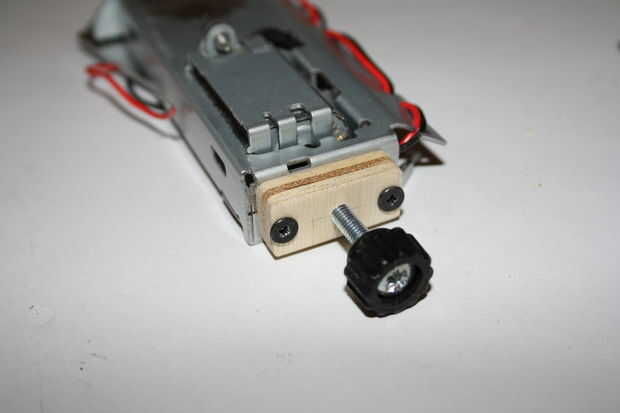

4 | Fui a cavar a través de la olla de tornillo en el trabajo y encontró lo que parecía la perilla perfecta. Taladré un agujero en el bloque de madera para tomar el extremo de tornillo de la perilla. Asegúrese de taladrar el agujero ligeramente más pequeño que el hilo para que el perno/botón/Tornillo cortará una rosca en la madera.

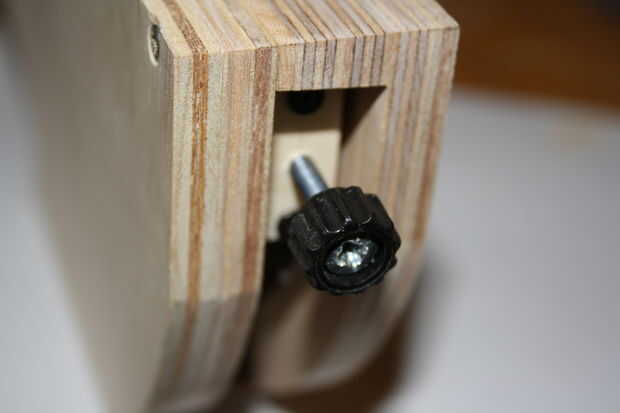

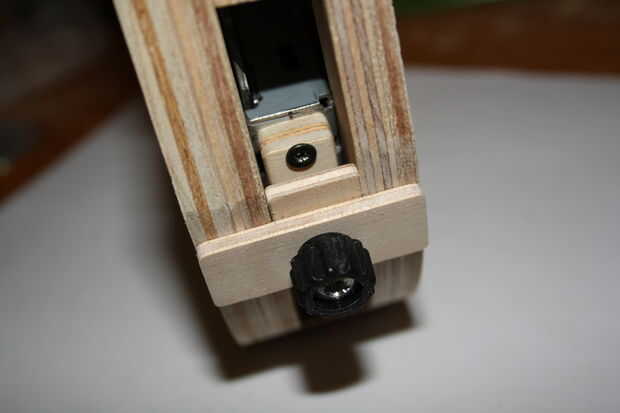

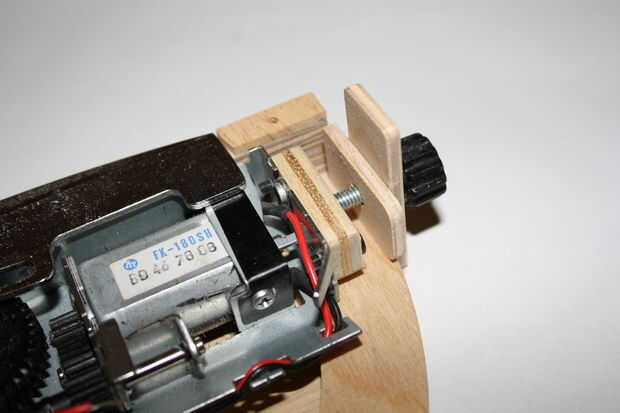

5 | Tenemos que hacer un soporte con un guía. El soporte se presione contra la parte delantera y fije la cuchilla de corte en el lugar cuando se aprieta el botón, el guía detendrá el soporte moverse cuando hacemos ajustes. El diseño de este soporte y la guía no es fija, sólo asegúrese de pinzas contra el frente cuando el botón está apretado.
