"Este instructable fue creada en cumplimiento de la exigencia de proyecto de la Makecourse de la Universidad de South Florida (www.makecourse.com)"

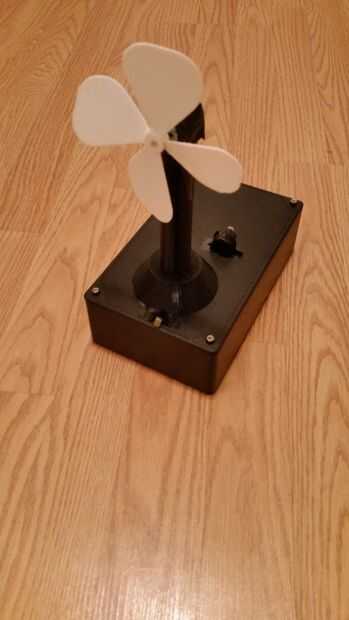

Durante el semestre pasado, 3D imprimí y había construido en un fan de mini mesa. Algunas piezas que originalmente impreso no funcionan, así que empecé a construir éste. Este instructable describirá los pasos.
Antes de comenzar, creo que es necesario repasar algunas pautas. Por favor lea cuidadosamente cada uno de estos puntos antes de empezar este proyecto.
-Trato con impresoras 3D, hay algunas cosas que usted necesita saber. El material puede ser costoso e impresión puede tomar tiempo, así que diseñar su producto correctamente por lo que no está teniendo demasiado material y cortar cualquier cosa extra para ahorrar tiempo y material.
-Este ventilador es controlado por un arduino, que utiliza su propio tipo de código. Sería beneficioso estudiar y comprender arduinos un poco antes de continuar con este proyecto.
-Práctico conocimiento de electrónica, codificación y diseño son muy útiles cuando aportarte nada con un arduino y la impresión 3D.
Con eso dicho, aquí es lo que vas a necesitar para este proyecto.
Materiales:
Caja de:
-7.5 "x 4.5" x 2.5 "de plástico que se usan para englobar los componentes de control del ventilador. También una tapa para cubrir con las mismas dimensiones, pero una altura de. 25" en su lugar. Esto se puede diseñar en Inventor o cualquier otros 3D diseño de software. Estaba provisto de este cuadro a través del curso que estoy tomando.
Base de ventilador:
-2.5" a 4.5" de diámetro en el fondo y 5"-7" altura, dependiendo de qué tan amplia de una base que quiera (si quiere cubrir la parte superior entera o sólo una porción de la parte superior de la caja) y la altura como las aspas del ventilador para sentarse. (Estas son solo mis medidas, puede ajustar y hacer que cualquier tamaño que te gustaría si le parezca). Esto es 3D impreso con el plástico.
Aspa del ventilador:
-4" -6" todo para que tengas lo suficiente como para dar un toque con el aire, pero no demasiado para causar un problema de peso o ser demasiado pesado para no poder ser hecho girar por el DC básico motor y 9v de la batería. Esto es 3D impreso con el plástico.
Motor de la C.C.:
-Un motor de corriente continua simple era todo lo que usado, pero cualquier motor de corriente continua que puede ser controlado por un arduino y protoboard se puede utilizar aquí.
Qué es dentro de la caja:
-1 Arduino Uno. Cabe bien dentro de la caja, así que lo recomiendo.
-Protoboard 1
1-1 resistencia de ohmios k
-1 punta 120 Transistor
-2 potenciómetros para conectarse a la protoboard y arduino para controlar la velocidad del ventilador y el LED brillo.
-1 LED (puede ser cualquier color o super brillante o simplemente estándar, su elección. Siéntase libre lanzar más si quieres así)
-Batería de 9v 1 (este de control de la potencia para el arduino, porque el usb no es lo suficientemente potente.
-los cables estándar 28.
-10 cables de hembra a hembra extensor para ayudar a conectar el motor de la C.C. y los potenciómetros.
