Paso 1: en el Inventor. La Base.
Dentro el programa Inventor, tenemos que ser parte de nuestro proyecto. Suponiendo que el cuadro haya sido proporcionado o diseñada ya, vamos a empezar con la base del ventilador.
Recomiendo familiarizarse con el programa Inventor primero si no está familiarizado con cualquier programa de diseño 3D. Jugar con él un poco hasta que usted consiga la caída de la misma.

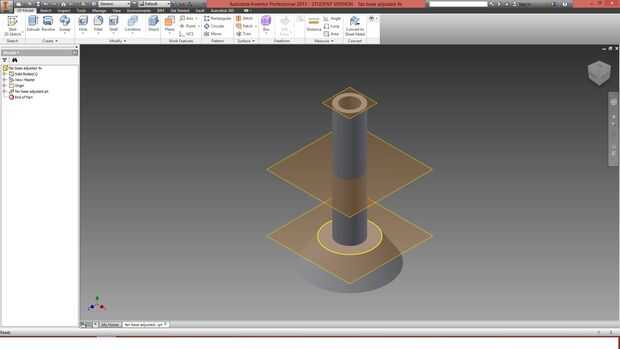

Primero partimos de la base mediante la creación de un círculo con un diámetro de unos 3-4.5". Esto será la base de todo el diseño, así que asegúrese que es correcta. Desde allí, hacemos un nuevo plano que se encuentra sobre una pulgada o tan sobre el plano inferior. En este plano, vamos a crear otro círculo, con un diámetro más pequeño que el círculo anterior. Así que esto debe ser entre 2.5-4" de diámetro. Entonces podemos participar los dos círculos usando la característica de loft para hacer una buena unión entre los dos. Esto nos dará una forma simétrica y un aspecto agradable a nuestra base. Recomiendo cortar algunos del interior de la pieza de fondo para que pueda ahorrar material y tiempo y tener menos denso.
Concluida esta parte, podemos pasar al eje principal del ventilador. Esta parte tendrá otro plano situado por encima del círculo superior que colocamos la última vez, en el sobre 5-8" por encima del plano anterior. Esto también tendrá un pequeño círculo que está sobre 2-3.5" de diámetro para sacar hasta la base. Con esto terminado, necesitamos hacer un agujero que pasa por el eje y la base para que podemos correr los cables hasta ella. Este orificio puede estar bastante cerca del mismo diámetro que el eje, pero no demasiado. No queremos apenas cualquier grueso o demasiado. Suficiente espesor para hacer el trabajo. Recomiendo sobre 1.82-3,32" para el diámetro a ser justo.
