Paso 4: Juntar las piezas de lo todos juntos
Ahora con todo lo impreso y juntos, podemos empezar a concretar el proyecto y ver cómo funciona todo junto.

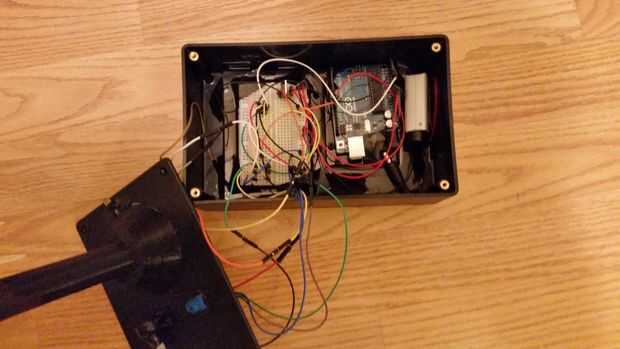

Arduino puede ser pegado en la parte inferior de la caja o grabado hacia abajo así como de la placa. Personalmente utiliza un pequeño soporte para protoboard mi arduino y el micro y había grabado abajo. Después de que es completa, o bien puedes optar por imprimir la parte superior de la caja para tener agujeros para insertar los dos potenciómetros y un agujero para la base del ventilador para cables a acumular, así como pequeños agujeros para los pasadores LED, o puede hacerse los agujeros.
Una vez creados estos agujeros, tienes pueden extensores a los potenciómetros y los conecte a la placa por lo que todavía pueden operar. Una vez el potenciómetro para la velocidad del ventilador, se enviará un número a la arduino a leer y luego dividir por 4 para que el motor de la C.C. puede hacer salir una tensión relacionadas con la proporción adecuada. Así, un número bajo dará a baja velocidad y dar de alta una alta velocidad.
El otro potenciómetro actúan del mismo modo, pero a su vez envían una señal a la arduino para controlar el brillo del LED. Esto es por qué utilizamos los pines PWM que podemos manipular nuestra señal en vez de tener un valor constante.
La Asamblea:
En primer lugar, comenzar con ajuste de las aspas del ventilador en el motor de corriente continua. Noté algún resbalón en la mía, para que fabricar un mini tapón con una espuma de poliestireno climatizada por pieza en el extremo del agujero donde encajar el motor en. Esto ayudó inmensamente y permitió el ventilador a girar a gran velocidad sin caerse. Una vez hecho esto y las aspas del ventilador gira sin caerse, podemos conectar el motor de la C.C. a la base del ventilador. En primer lugar, conectar los cables que usted puede necesitar para permitir que los cables llegar a la parte inferior de la base a través del agujero en el centro del ventilador antes que conectar el motor a la base. Si ha creado un conector para el motor se deslice, entonces fantástico, pero si no, entonces podemos modificar la base con una calefacción para arriba pieza de metal para ordenar de tallar un buen asiento para que se deslice en el motor. Luego podemos o bien cinta esto, o si ha creado un cierre o tapa para el motor DC que se celebrará en el lugar, entonces usted puede insertar que ahora. Esto completa el montaje del ventilador.

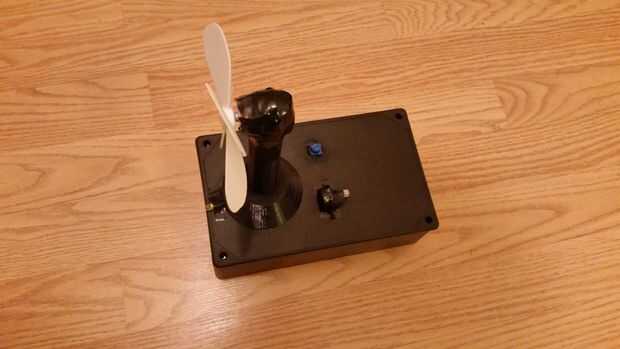

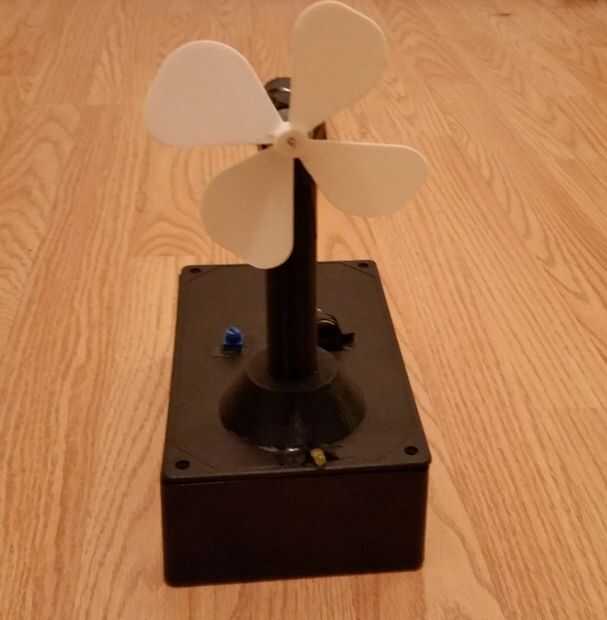

Ahora podemos super pegamento de la base del ventilador en la parte superior de la caja después de asegurarse de que los cables van a la caja como necesaria para llegar a la protoboard y arduino. Después de que es completa, ya casi terminamos! Ahora tenemos que garantizar que los potenciómetros son asegurados en su lugar en la parte superior de la Junta y conectados al arduino y protoboard. Los podemos superglue abajo así como si no hay precreated agujeros en la parte superior de la caja. También, asegúrese de incluir un lugar para que el LED en el frente del ventilador y la caja permitir que los pines de lo LED ir en la caja y conectar con el protoboard y arduino. Una vez que todo está unido, estamos completos! Ahora podemos conectar a batería de 9v en el arduino y verlo correr!
No dude de Fije la parte superior de la caja hacia abajo con los tornillos si es necesario y también desconectar la batería si no está en uso, de lo contrario que agotará!
Déjeme saber si usted tiene alguna pregunta o necesita cualquier ayuda para solucionar problemas, estoy aquí para ayudar! Buena suerte y disfruta del proyecto, gracias!
