Paso 5: El secreto mecanismo de bloqueo
Yo recuerdo haber visto la película "Tesoro nacional, libro de los secretos" y ser intrigado por el escritorio resuelto con el compartimiento secreto y cerradura de combinación con los cajones del escritorio. Quería incorporar algo similar para mantener el cajón oculto bloqueado.

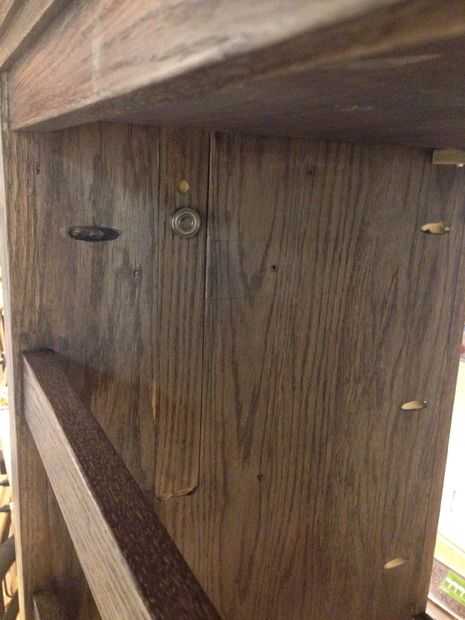

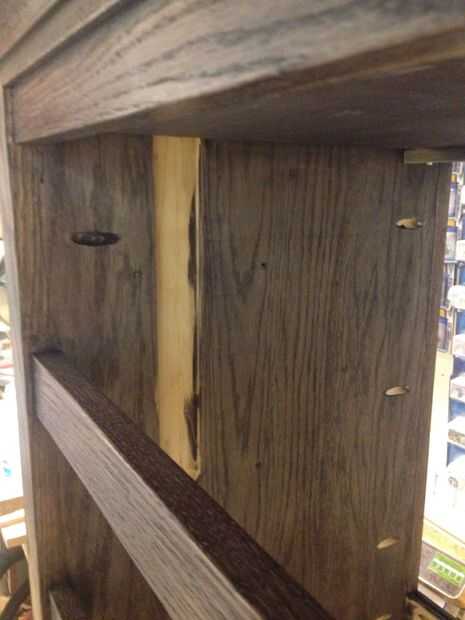

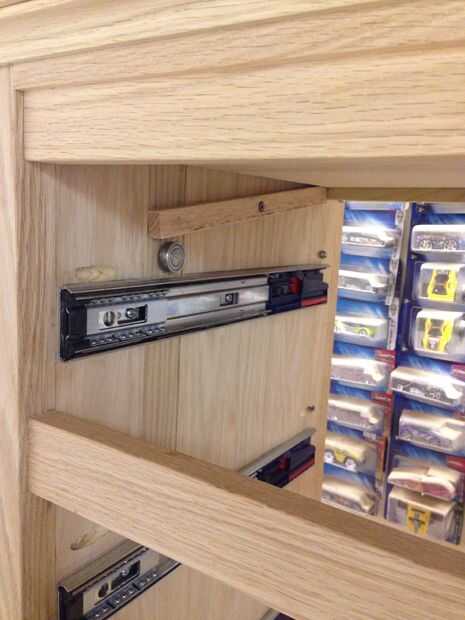

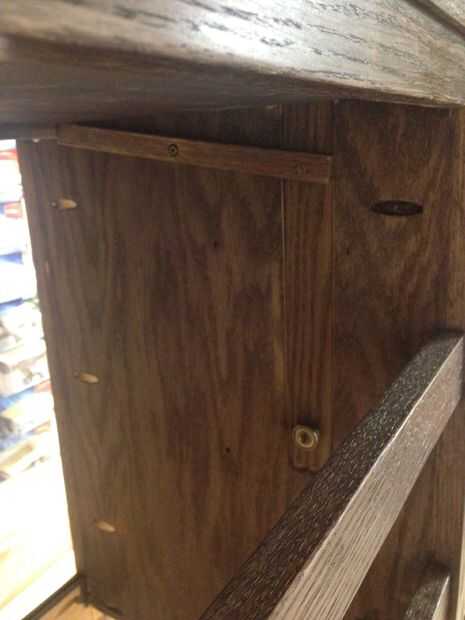

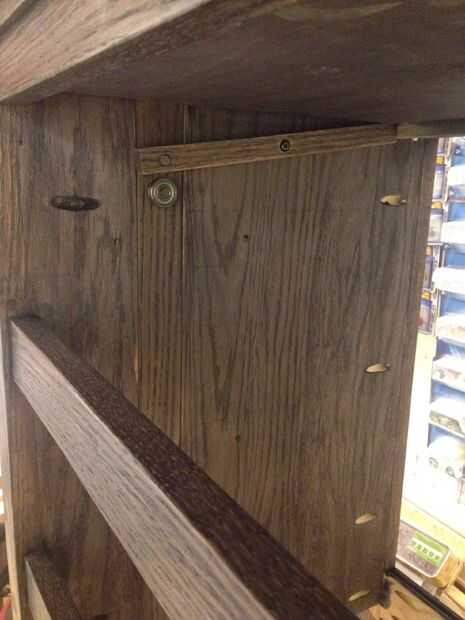

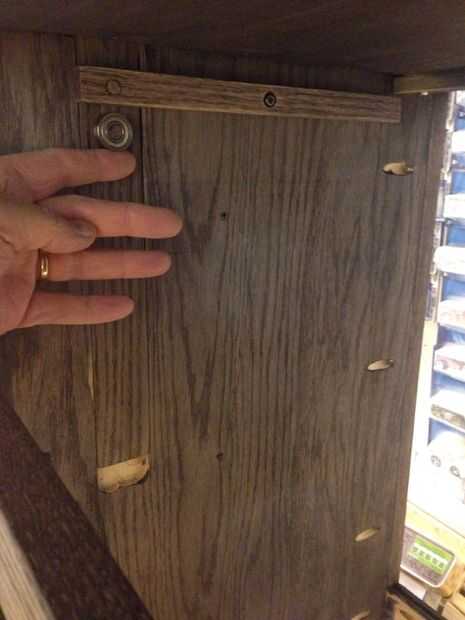

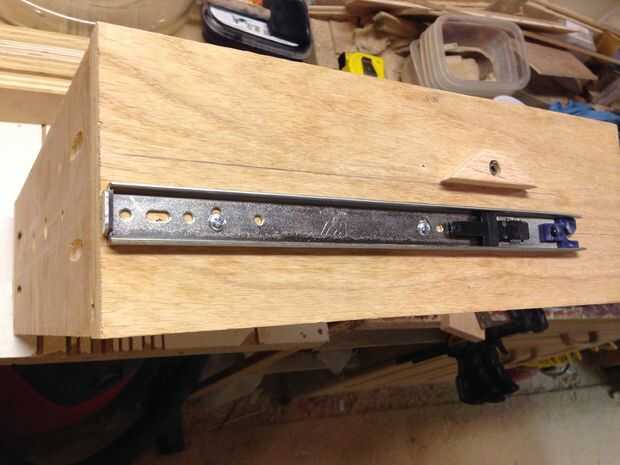

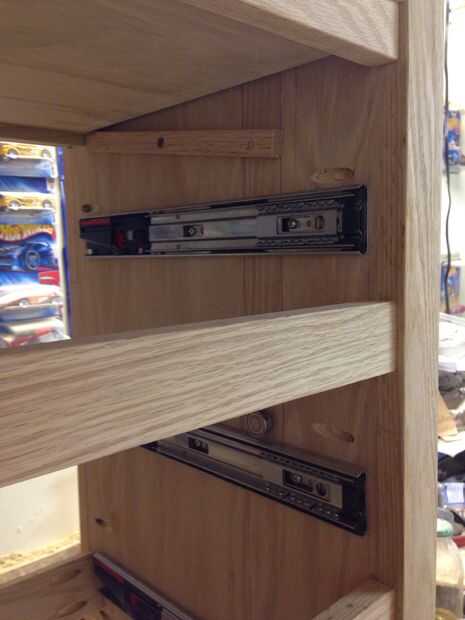

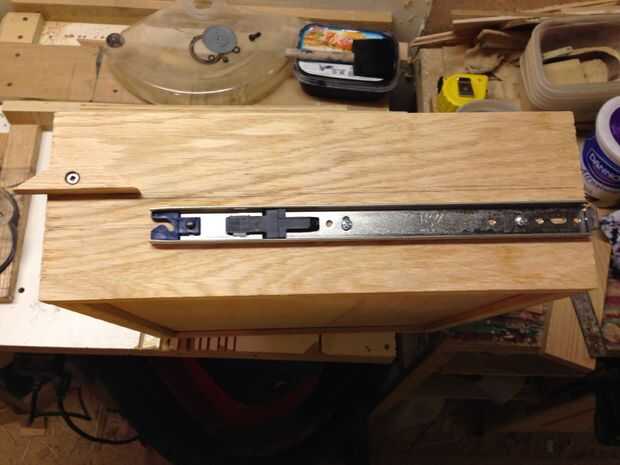

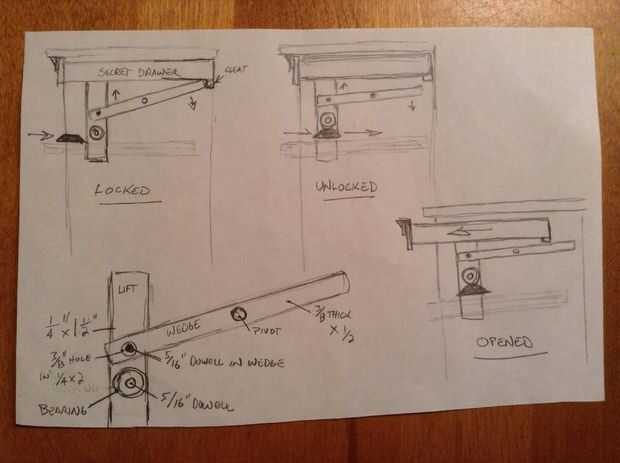

Quería que el mecanismo de bloqueo para ser simple y puramente mecánico sin resortes o cables. El diseño que surgió utiliza nada más que algunas palancas, cojinetes y gravedad. Para construir la cerradura empecé cortando ranuras en el interior de la pulgada de 3/4 lados de madera contrachapada (como se menciona en un paso anterior). Las ranuras son 1 1/2 pulgada de ancho x 1/4 de pulgada de profundidad y cerca de 12 pulgadas se extienden hacia abajo desde la parte superior. Esta ranura permite un 1/4 x 2 x 10 pulgadas pedazo de roble para sentarse a ras dentro del canal. Las mejores correderas 2 mantendrá el 1/4 x 2 de caer hacia fuera. Taladré un agujero de 5/16 de pulgada en el 1/4 x 2 roble justo por encima de la diapositiva del cajón superior de la izquierda y justo por encima de la segunda diapositiva del cajón de la derecha. Luego pegué en un 5/8 de pulgada largo 5/16 espiga de roble de diámetro en el agujero. He pulsado sobre unos rodamientos que había recogido de un viejo conjunto de patines que encajen firmemente sobre los tacos. También perforé un agujero de 3/8 de pulgada en el 1/4 x 2 a 4 pulgadas hacia abajo desde la parte superior. He atornillado y pegado una grapa de 1/2 pulgada en la parte inferior del cajón escondido en el borde posterior de la caja del cajón... Luego utilicé una pieza de roble de 3/8 de pulgada para actuar como una cuña en el Cala de cajón ocultas. Perforado y pegado un pasador de 5/16 de pulgada en la cuña a la línea de arriba con el agujero que antes había perforado en el 1/4 x 2. Contador hundido y atornillar la cuña a la tabla interior mediante tornillos con un collar suave cerca de la cabeza para que las cuñas pueden girar libremente. El peso de 1/4 x 2 y el cojinete mantienen la cuña en la Cala de cajón. Trapecio pequeño en forma de leva atornillada en el lado izquierdo de la gaveta superior y lado derecho del segundo cajón elevará momentáneamente el rodamiento causando la cuña caer lejos de la Cala. Donde la leva se monta en el cajón determina cómo colocar el cajón para el desbloqueo.
