¿Paso 1: Un alambre?

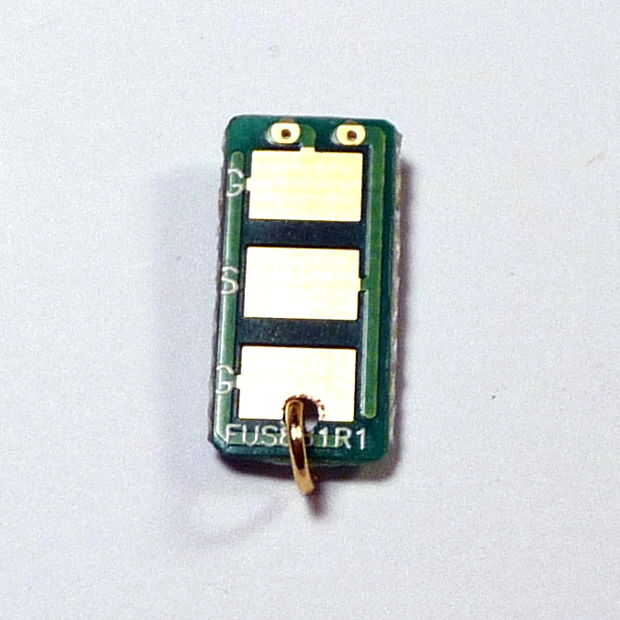

La PCB tiene tres almohadillas en la parte inferior, con una en la media marcada "S", que podemos suponer significa señal, y los de los bordes marcan "G", que por proceso de eliminación que podemos asumir son tierra. A pesar del chip tiene seis patas, mirando el espectáculo de la hoja de datos que se utilizan sólo dos, uno para la tierra y otros señal o "IO".

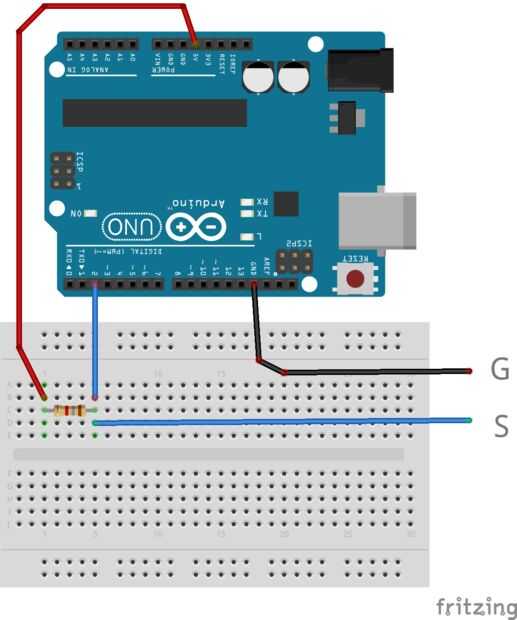

El enganche sólo real para lo Arduinoist es que la línea de señal requiere una señal de "fuerte" pull-up, que descarta el uso de los internos. Se trata de algo en la gama de 4,7 K - 8,2 K ohmios de alambre. Estoy usando una resistencia de 6,8 K ohm. Véase el esquema si no está seguro de cómo funcionan los pull-UPS. Básicamente garantizan que la línea de señal es de 5 voltios a menos que una señal tira baja.

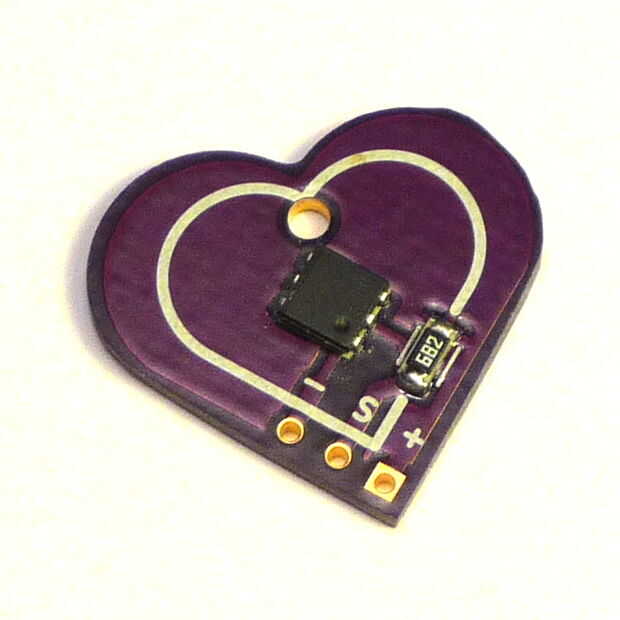

En el PCB que diseñé, decidí agregar el resistor para que sea fácil de interfaz a. Todo lo que necesitas es una cabecera de tres clavijas macho. Puede configurar los pines de Arduino a tierra o de la fuente por el pinmode a la salida y luego ellos ya sea alto (por fuente) o bajo (para tierra).
A algún código.
