Método de aplicación de un plano de tierra cobre a Junta de tira (e.g. Veroboard) (7 / 10 paso)

Paso 7: Crear vias de tierra y de la soldadura de las costuras de la hoja

Las piernas de algunos componente necesitará conectarse a tierra.  No recomiendo soldar directamente a la hoja.  Es más ordenado a la pierna a una franja en la parte inferior de la Junta y la tira para conectarse a la hoja a través de otro agujero a través dela soldadura.  En otras palabras, las conexiones sólo a la hoja deben ser a través de vias dedicada a las tiras.

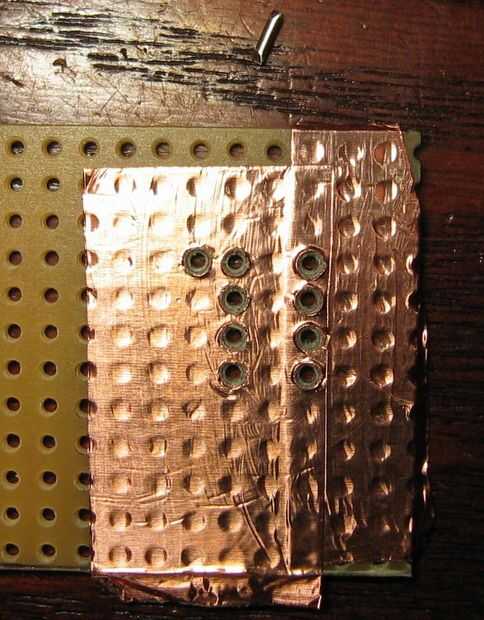

Para crear una vía entre una franja y la hoja, toma un pedazo corto de la grasa de sólido desnudo alambre (Foto 1) y empujar a través de la hoja y en el agujero (del lado de la hoja de la Junta).  Utilizar cables con un diámetro que es el mismo que el agujero.  Empuje el cable en cuanto llegue en la Junta para que esté nivelado con la lámina.  Luego soldar la lámina en la parte superior y la tira en la parte inferior.

Si ha utilizado varias tiras de lámina de cobre, entonces después todos vias han sido soldadas en su lugar, de la soldadura toda la longitud de la costura entre la superposición de tiras de papel.

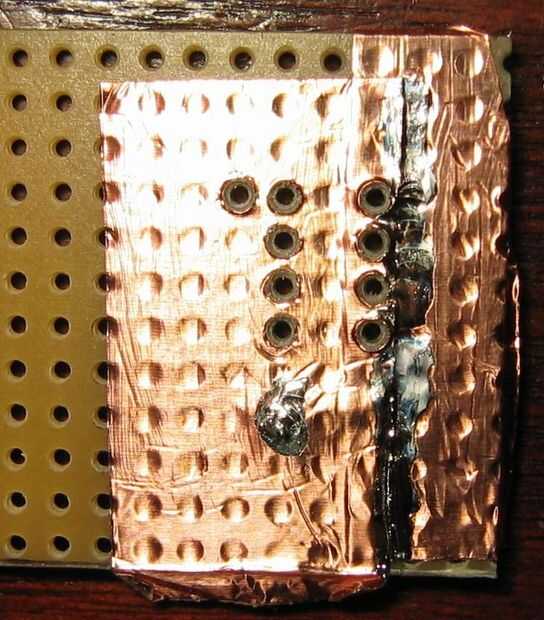

Todos los soldadores, intentar asegurarse de que la superficie resultante de la hoja es tan plana y nivelada como sea posible.  El cuadro 2 demuestra un terreno via a continuación el conjunto de 9 hoyos y la costura soldada.
