Paso 6: Eligiendo el regulador
Recomendaría eligieran alguno con al menos las siguientes observaciones:
• Protección contra conexiones de polaridad invertida.
• LVD, quiere decir "Desconexión por bajo voltaje", en español, desconexión por baja tensión. Este control cortará la energía desde la batería si se descarga demasiado, y nos volverá a conectar solo cuando la batería se haya recuperado un poco. Esto cuidará nuestra batería por nosotros.
• Selección del tipo de batería: Gel, AGM, selladas o abiertas de plomo-acido.
• LEDs nos indiquen el estado de carga, conexión y funciones mínimas.

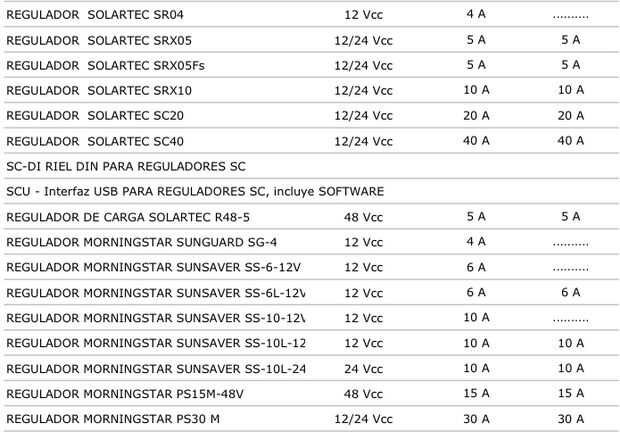

Estas son funciones muy básicas, y hay cientos de reguladores en el mercado.
No nos pongamos demasiado quisquillosos con este punto, y elijamos algo durable, probado en el mercado y en el campo.
Las conexiones eléctricas:
la Norma Técnica Universal recomienda algunas dimensiones mínimas de participación y caídas de tensión admisibles:
• Tramo Panel-Regulador: 2,5 mm ^ 2 (AWG 10) y 3% caida de tensión.
• Tramo Regulador-Batería: 4 mm ^ 2 (6 AWG) y 1% caida de tensión.
• Tramo regulador-Consumos: Solo 5% caida de tensión, elijamos un cable que a solas no nos lleve debajo de eso.
Cómo calcular la Caída de Tensión:
Bueno, de si el sistema es 12 V, este es nuestro 100%.
Para 3%: (3 x 12 V) / 100 = 0.36 V
Para el 1%: (1 x 12 V) / 100 = 0,12 V
Para 5%: (5 x 12 V) / 100 = 0,60 V
Ahora, utilizaremos esta fórmula para ver si nuestra caída es la quilómetro:
V = 2 x Largo (metros) x Corriente (A) x Resistencia del Cable (en Ω/mtro)

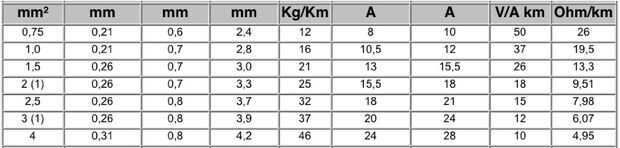

De en las tablas cables obtendremos las resistencias en Ω/km. Entonces dividamos por 1000 m/Km.
Entonces, en cada tramo de cable debemos verificar la caída real sea menos la esperada: 1, 3 o 5%.
Para el tramo Panel-Regulador, con 4 metros de distancia, 6,9 Amper (2 x 3,5 A de los módulos en paralelo):
V = 2 x 4 m x 6,9 A 0,0095 Ω/m = 0,52 V
Como vemos, está por encima de 0, 36V, entonces debemos ir por un cable mas grueso, probablemente funcione de 4mm, pero sería bueno que lo verifiquen.
Protecciones:
Debemos mantener interruptor de las Naciones Unidas, de doble polo, corte el suministro desde el panel hacia el generador, para en caso de una tormenta eléctrica o tengamos realizar algún mantenimiento podemos cortar ese suministro.
Un fusible debe estar instalado en el positivo de la batería. Debemos utilizar Fiter de corriente continua, así elijamos bien. O si debemos utilizar fusible sde correitne alterna, elijamos de un 80% mas la corriente pasa por el tramo.
Recordemos las baterías pueden entregar mucha corriente en caso de cortocircuito.
También debemos proteger con Fiter o llaves automáticas (termomagnéticas) las cargas o consumos. Si son de corriente alterna, proteger de deseamos de elegiremos del valor + 50%.
Este es un resumen de cómo calcular nuestro sistemas, y protecciones debemos tener en cuenta. Intentémos siempre no leer el código eléctrico de la zona, para infringir ninguna norma al respecto.
Espero encuentren esto útil.
Gracias a todos.
