Paso 3: Método de la etiqueta engomada
Comparado con el PCB hecho por transferencia de Toner estos PCB está ordenado, menos propensos a cortocircuito de las pistas cercanas, menos depuración requisito, menos tiempo para fabricar.
Pero el costo aumenta debido a la exigencia de una máquina de corte y la etiqueta.
Requisitos:
-Software:
EAGLE Cad , Corel Draw
-Otros:

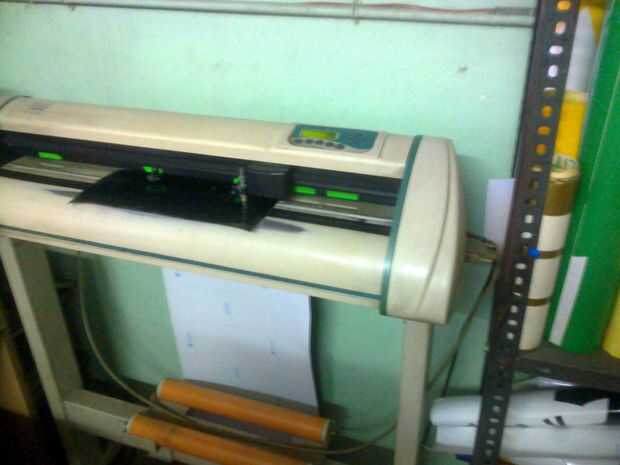

El acceso a una máquina de corte de etiqueta engomada, etiqueta engomada, solo o doble cara hoja revestida de cobre, solución de la aguafuerte (igual que el método de transferencia de toner), guantes, cubrebocas y perforador de PCB para hacer los agujeros.
Máquinas de corte de etiqueta engomada más recorren desde los comandos de impresión de corel draw, así los siguientes pasos le guiará a través de exportar el archivo de eagle a un archivos de coral draw. (de BRD a .crd)
* Crear el fichero de la placa del circuito necesario en EAGLE Cad siguiendo los pasos en el pdf adjunto al paso 1.

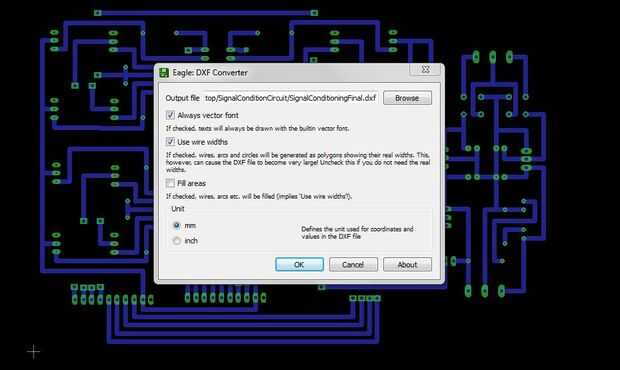

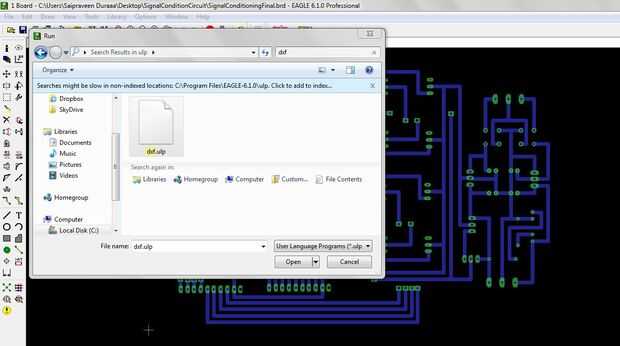

* En la ventana de archivo de la Junta Directiva de águila vaya a archivo -> Ejecutar -> dxf.ulp; seleccionar y ejecutar que el dxf.ulp le llevará a una nueva ventana con un par de casillas de verificación, desmarque la casilla de verificación rellenar áreas y haga clic en Aceptar.

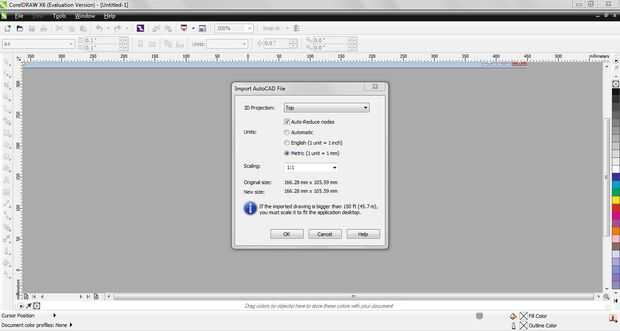

* Abra el archivo dxf creados (depende por presentar Ubicación del archivo de tablero) en corel draw.
* Seleccione toda la imagen mediante la selección de herramientas de corel draw.

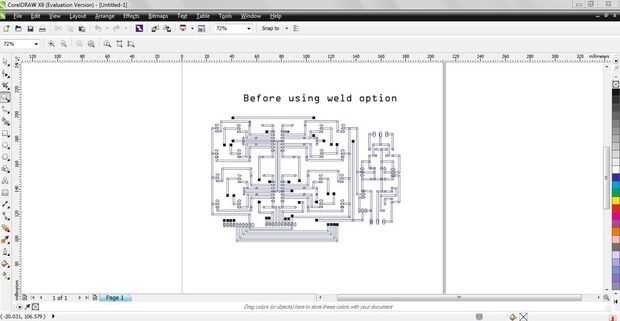

* Ir a organizar -> Configuración -> soldadura.
* Guarde el archivo como un archivo de corel draw (.crd)

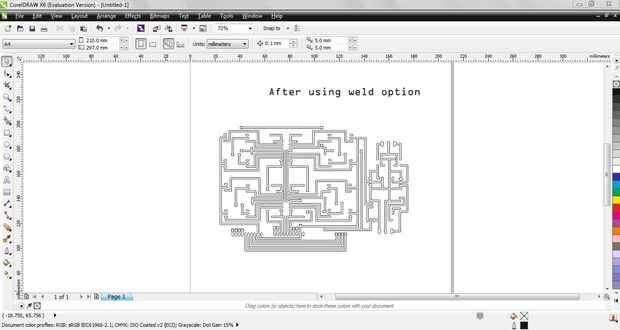

Nota: Después de usar soldadura opción Asegúrese de que obtendrá una imagen como se muestra.

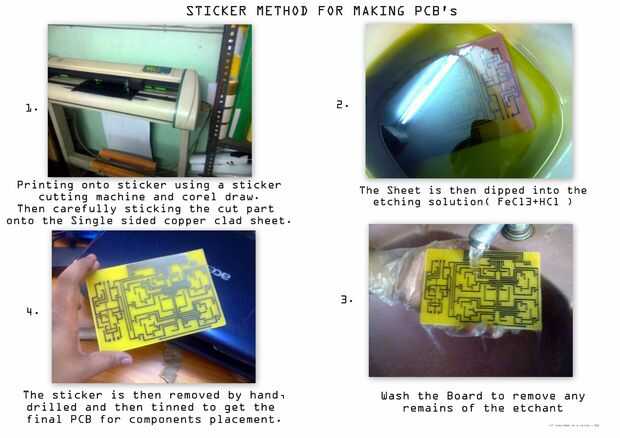

El creado corel draw archivo tal vez enviado a imprimir en la máquina de corte de etiqueta y por favor, tenga cuidado de observar si las dimensiones son correctas antes de imprimir.
Se eliminan las partes no deseadas de la etiqueta engomada y se pegan las pistas en el PCB (asegurar el PCB es limpiado con papel de lija / acetona antes de mano).

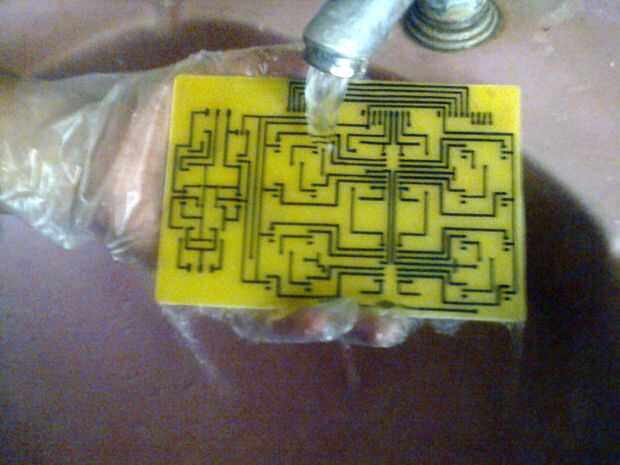

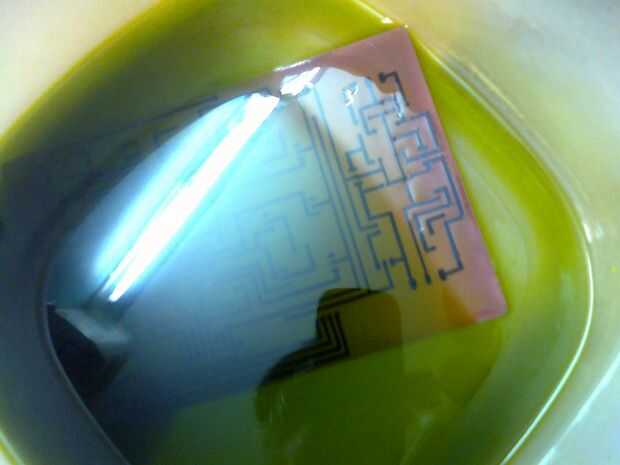

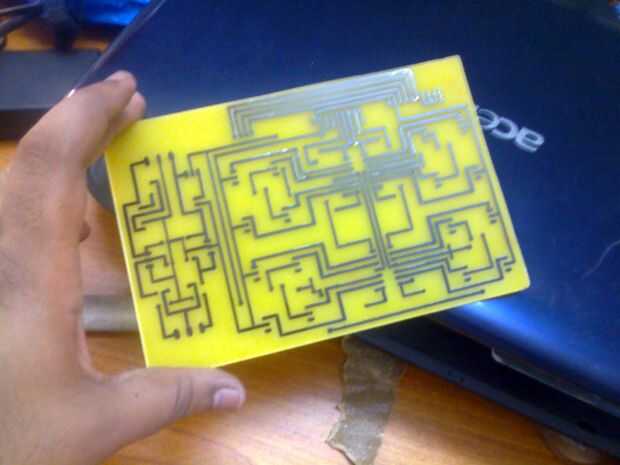

Soltar el PCB en aguafuerte solución y después el grabado completo taladro los agujeros y así se fabrica el PCB.
Este método de doble caras tarjetas también pueden ser grabadas.
# Esto es un experimento muy mía y que trabajó para mí... tomar precaución y no podemos asegurar funciona en máquinas de corte de etiqueta todos. Sugiero que comenzar con un archivo de tablero muy pequeño. Y en caso de que usted planea tomar la impresión en una tienda local de la etiqueta engomada con el encargado de la tienda que él o ella toma imprimir con un archivo de coreldraw que incluye objetos de tamaño pequeño.
Puesto que esto es algo nuevo que he probado, me gustaría conocer tus comentarios acerca de esto.
