Metro del panel de 4-1/2 dígitos (5 / 7 paso)

Paso 5: Cableado hasta cinco pantallas en paralelo

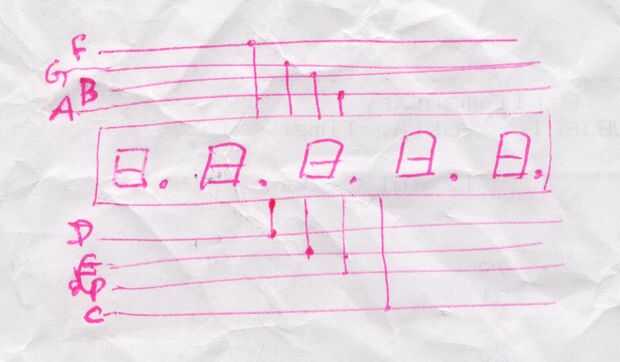

La serie de fotos muestra los pasos en conectar todos los segmentos de los cinco siete segmento pantallas de LED en paralelo.

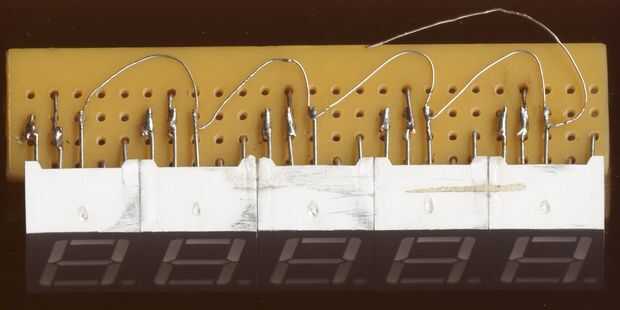

Más adelante, desconecté todo excepto A, B, C y dp de la pantalla de la izquierda - tiene que ser un tipo especial con +, - y 1 si todos los segmentos deben ser conectados.

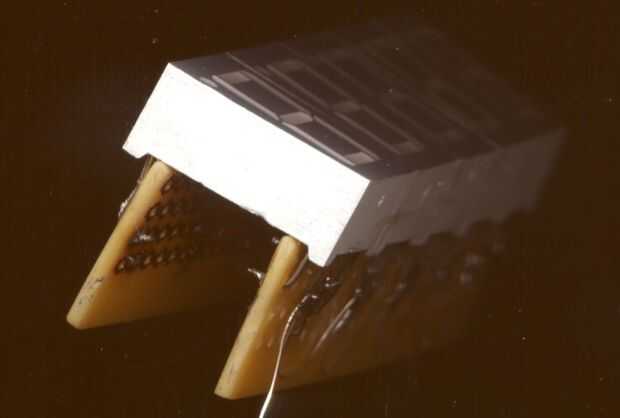

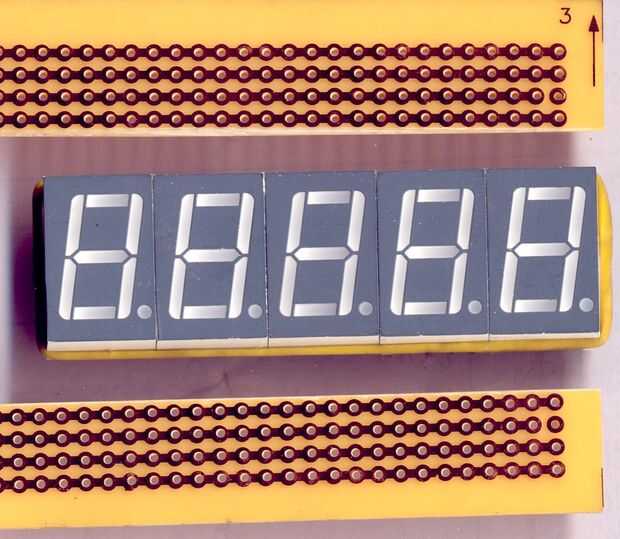

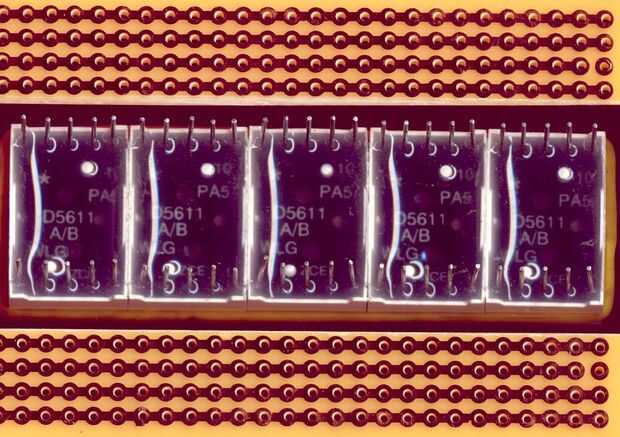

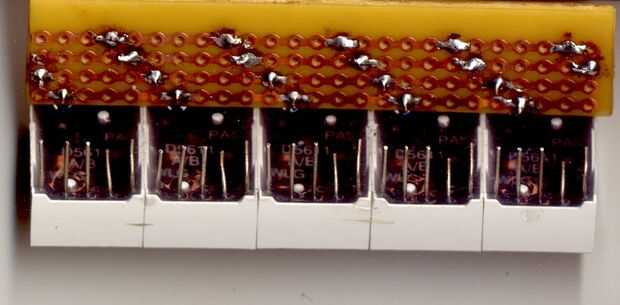

Las cinco exhibiciones fueron alineadas y pegadas con superglue. Luego utilizaron dos tiras de placa de circuito con rayas paralelas (veroboard), conectando segmentos similares juntos. Los cátodos de las pantallas no están conectados en este momento.
