Paso 6: Hacer el tablero
Un 3,3 v regulador de bajo de la salida liberado desde un disco duro viejo fue utilizado para acondicionar la energía al ic. Este regulador era protegido de sobretensión y reversa de la polaridad de un Diodo zener de 9V.

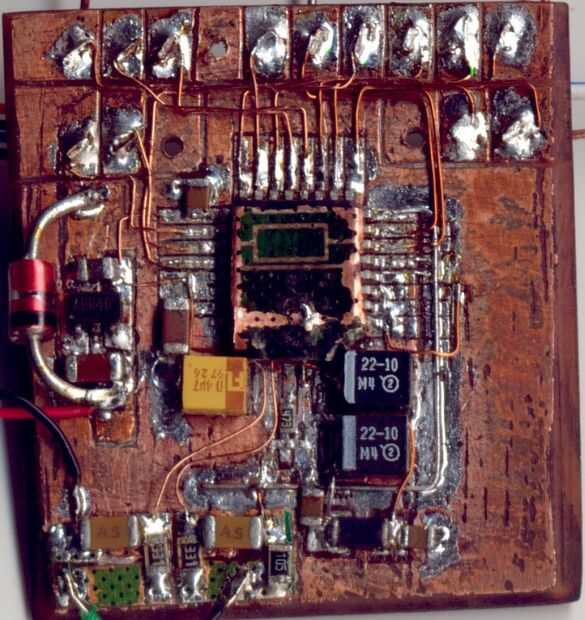

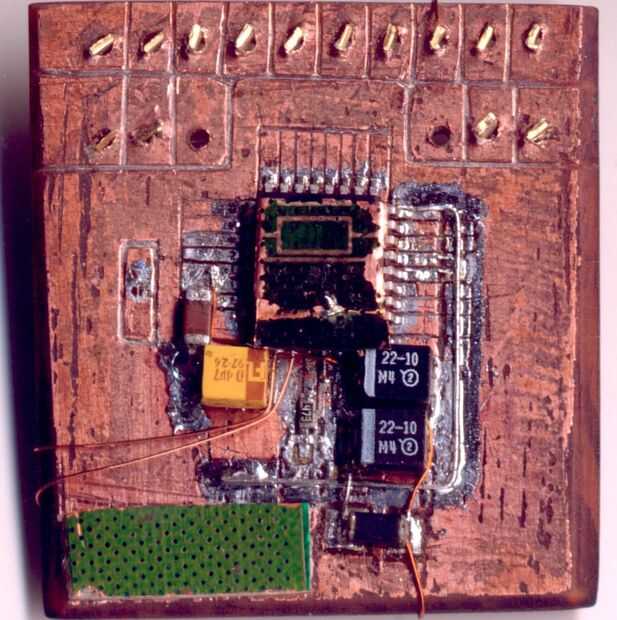

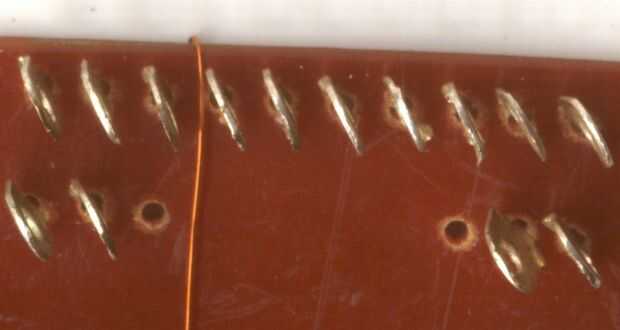

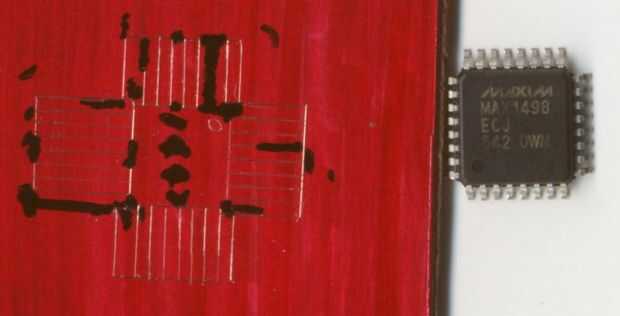

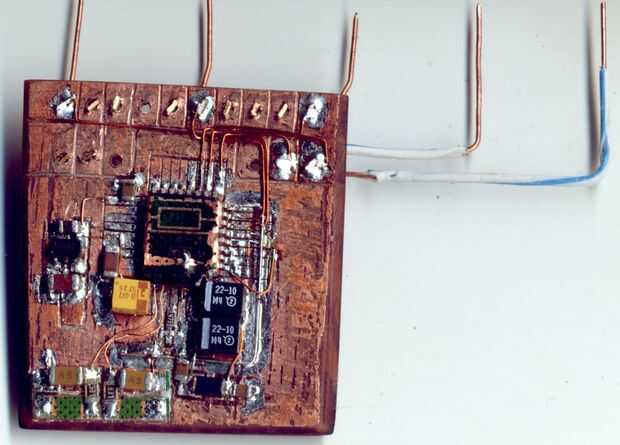

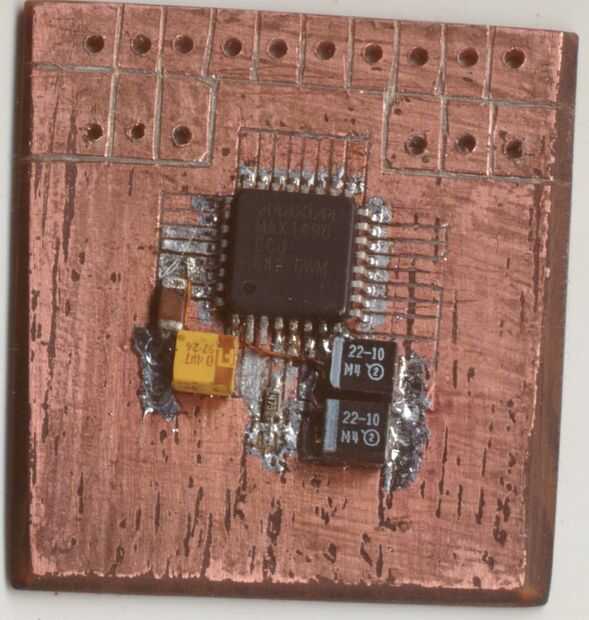

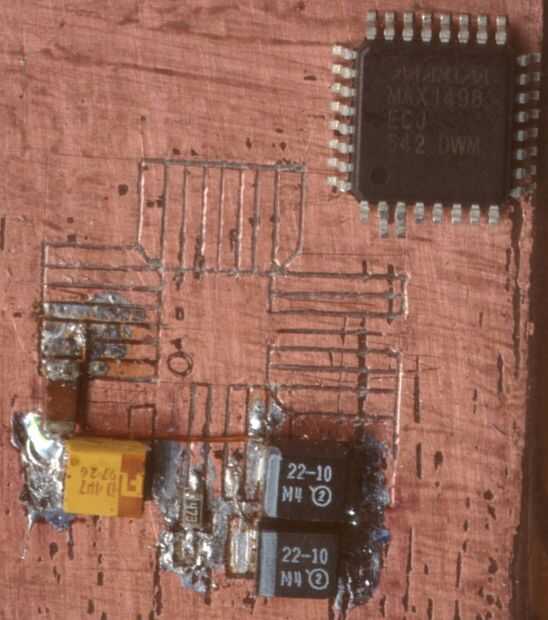

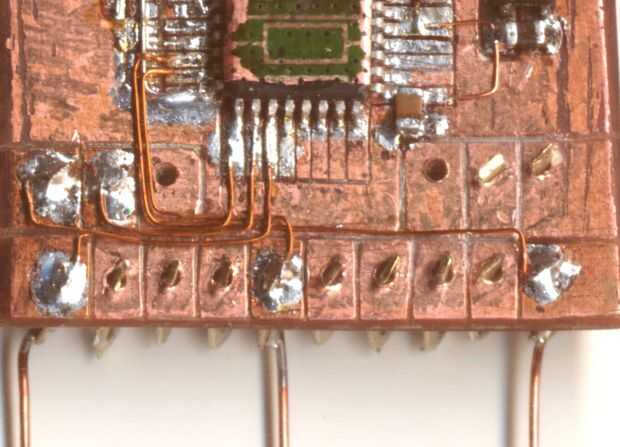

Las fotos documentan las distintas etapas en la fabricación de la Junta. Hay un plano de tierra continuo en la ic. Luego había pegado un pedazo de lámina de cobre sobre el chip y, había conectado también a tierra. El pin de AVdd obtiene energía a través de un grano de ferrita. Condensadores de tantalio de montaje superficial y condensadores de cerámica de múltiples capas fueron utilizados para desacoplar la alimentación al chip.
La corriente por el segmento se estableció en alrededor de 10 mA usando un resistor de 47K en el Iled configurar pin.

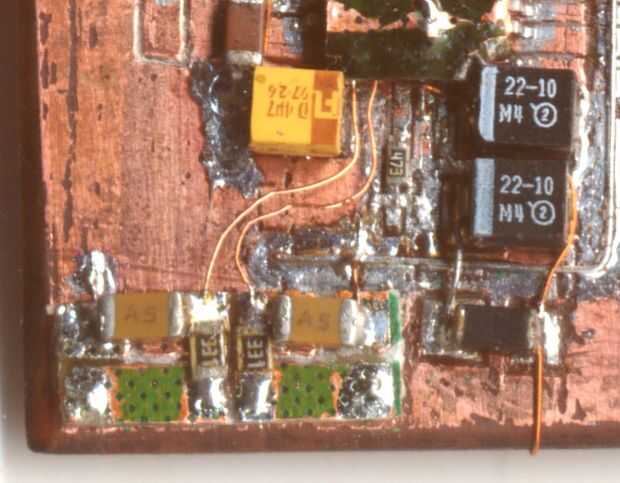

Los dos pines de entrada analógicos no se sueldan al tablero. Dos cables conectan esto a otro pedazo de tablero de cristal de epoxy que lleva dos resistencias de 330 ohm y condensadores de 100n a tierra. Además, la entrada de neg se ha dado una "fuga estática" a través de un resistor de 1Meg. El chip funciona de 2,7 V a 5.5V, así que voy a poder de tres o cuatro células AA.
