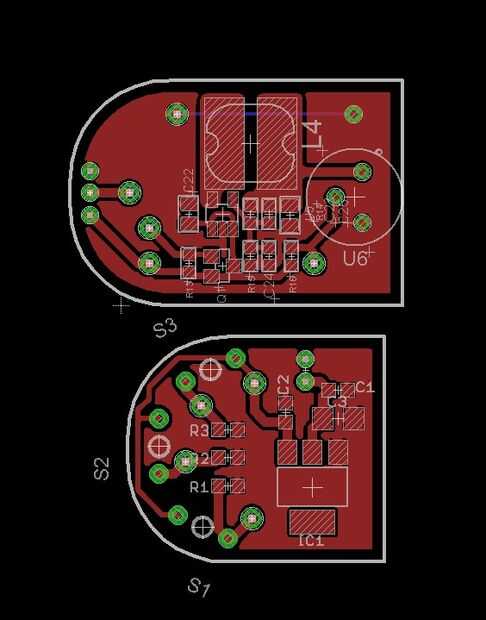

Paso 10: Diseño PCB
He descargado el archivo de PCB de Grove - Sensor de Alcohol de Seeed wiki y modificado para su posible más pequeño. También añadir una cabecera para fijar el sensor de rayos UV en este tablero.
Diseño de un 5V a 3.3V circuito regulador de voltaje para poder ESP8266 el módulo wifi, en este tablero tiene 3 botones para interactuar con el Arduino.

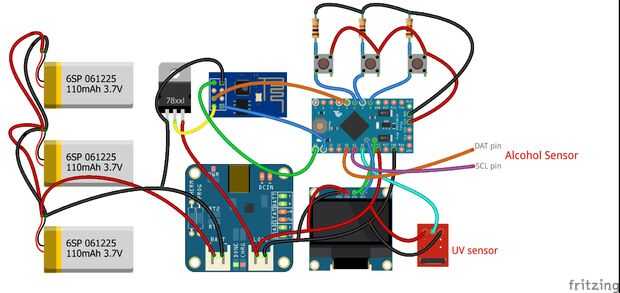

El regulador de voltaje IC es LM1117 3.3V, con 1A elaboración de salida máxima. Los módulos conectados entre sí se muestra en la figura.

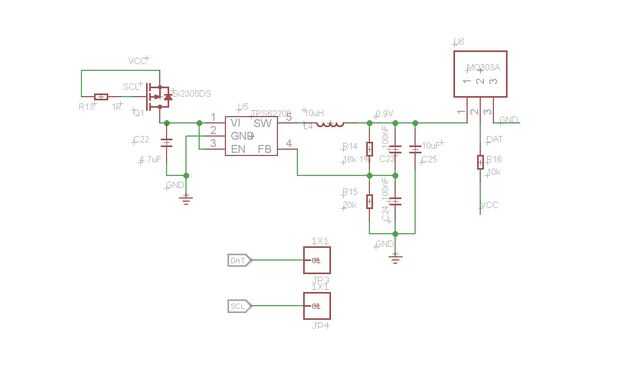

Os adjunto archivo de esquema y el diseño. Simplemente haga clic derecho en el archivo adjunto, seleccione "Guardar destino como" para descargar el archivo. Debe abrir este archivo en Eagle versión 6.4 o superior.
