Metro Ultravioleta y alcoholemia Llavero - 3D impreso - IoT Blynk (12 / 28 paso)

Paso 12: Soldadura de PCB

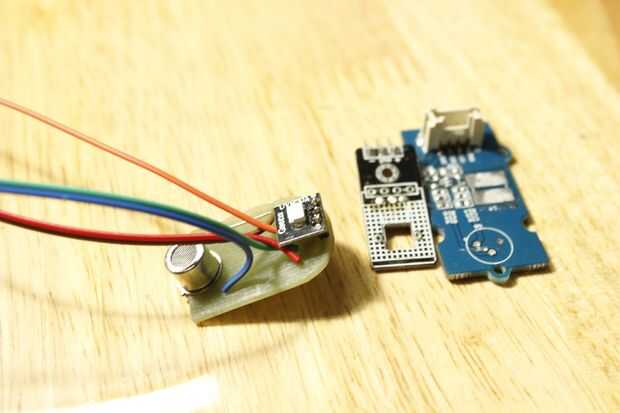

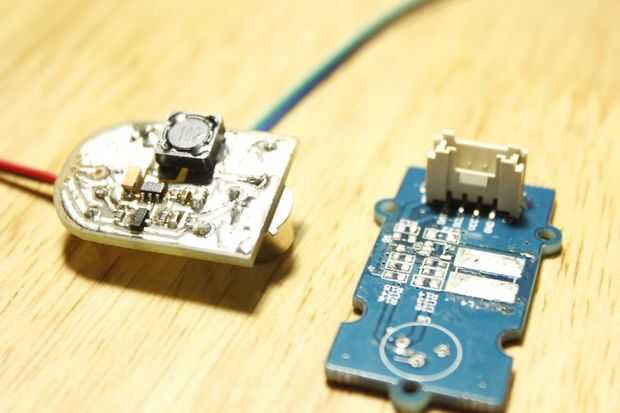

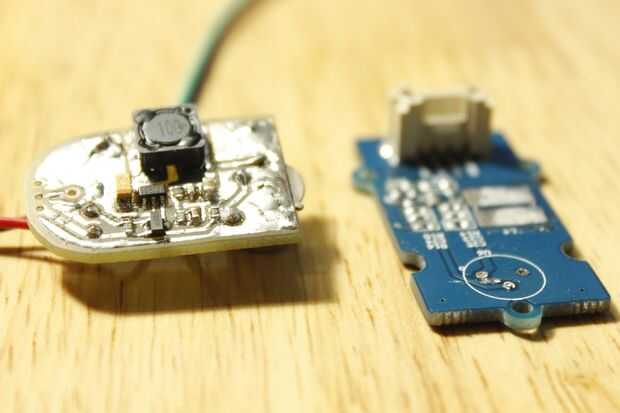

Con cuidado retirar cada componentes en el tablero de sensor de alcohol original y soldadura en el PCB que hice en el paso anterior. Los componentes son relativamente fáciles con un simple soldador de soldadura. Sólo mantener la calma y tener cuidado. También debe comprobar con un multímetro después de soldring.

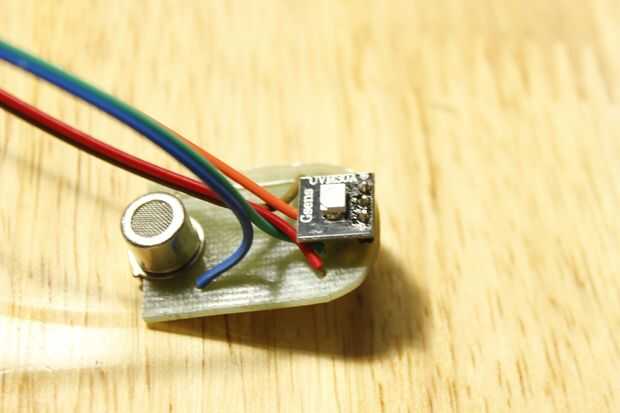

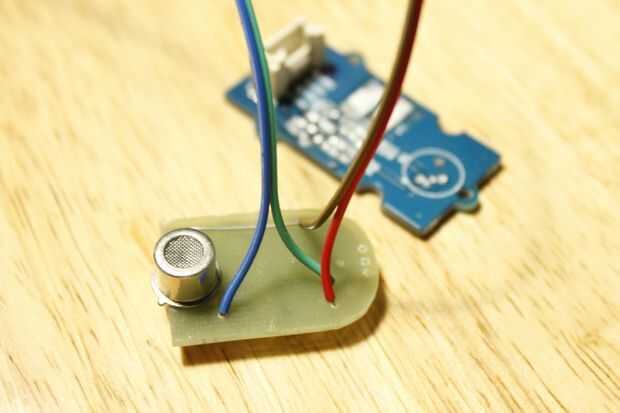

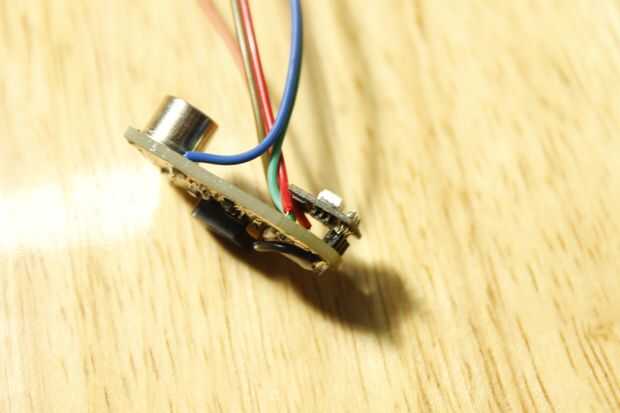

Que soldar también sensor de UV por el contrario coloca el sensor de alcohol, se puede ver en la imagen.

Esta placa tiene 5 pernos de la salida, incluyendo: VCC y GND (alimentación), DAT y SCL (sensor de alcohol), salida del sensor de UV.
