Paso 6: TP-4056 Bettery cargador

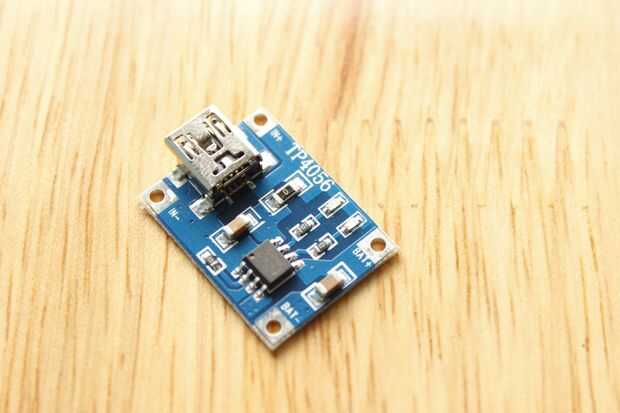

Circuito de carga bastante simple es TP4056 Li-Po de carga módulo.
Este cargador es un módulo de cargador de batería muy pequeña. Utiliza el controlador de TP4056 y configuración estándar con 1A corriente de carga. Usa un Mini USB para conectar el breakout junta a cualquier ordenador o 'Adaptador de pared USB'. Trabaja con el método de carga lineal. Ofrece carga de 1000mA actual por defecto pero es ajustable desde 50 mA hasta 1000mA soldando una resistencia.
Especificaciones técnicas:
- Método: carga lineal 1%
- Corriente de carga: 1A ajustable (a través de RPROG)
- Exactitud de la carga: 1.5%
- Voltaje de entrada: 4.5V-5.5V
- Voltaje de carga: 4.2V
- Indicador LED: rojo se está cargando y verde se está cargado por completo
- Interfaz de entrada de carga: Mini USB
- Temperatura de trabajo:-10 ° c a + 85 ° c polaridad inversa: no permitido
- Dimensiones: 25 * 19 * 10 mm

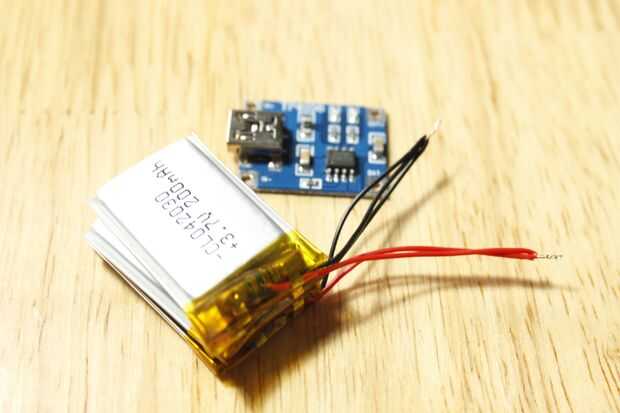

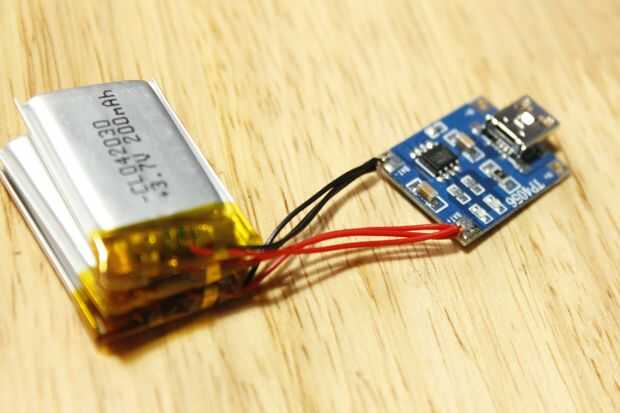

Soldadura 3 pack de baterías que ha preparado en el paso anterior a la salida del circuito de carga, observando la polaridad de la batería. Rojo a Bat +, negro a Bat-
