Paso 2: Lo que necesita y cómo funciona el circuito

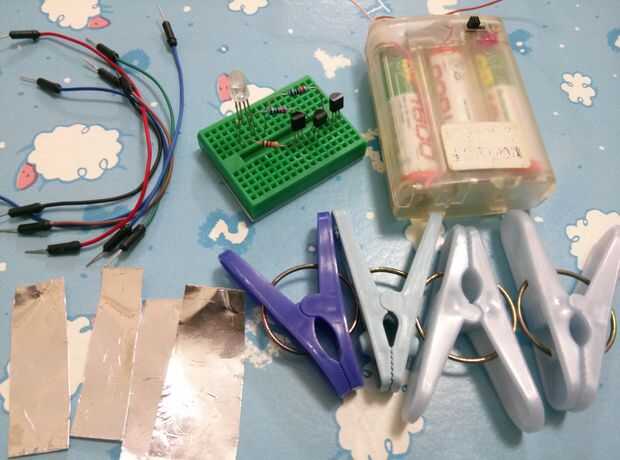

-pnp transistores x 3 (utilicé 8550)
-resistencias x 3 (de 100 ohm a 300 ohm dependiendo de lo que tienes)
-RGB LED x 1

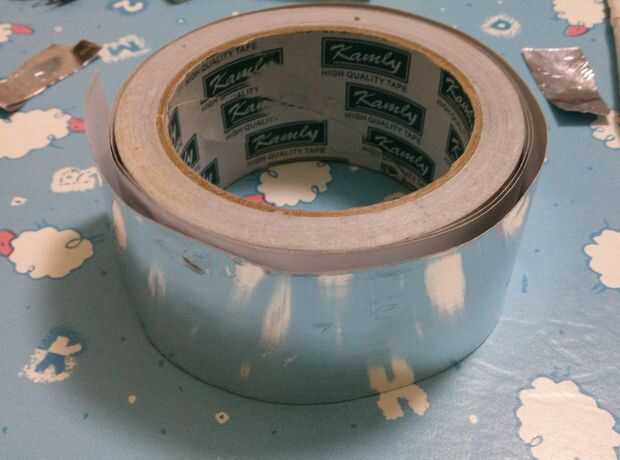

-Algunos cables y pegatinas de aluminio
-batería (yo usé 1.2v x 3)
-un protoboard

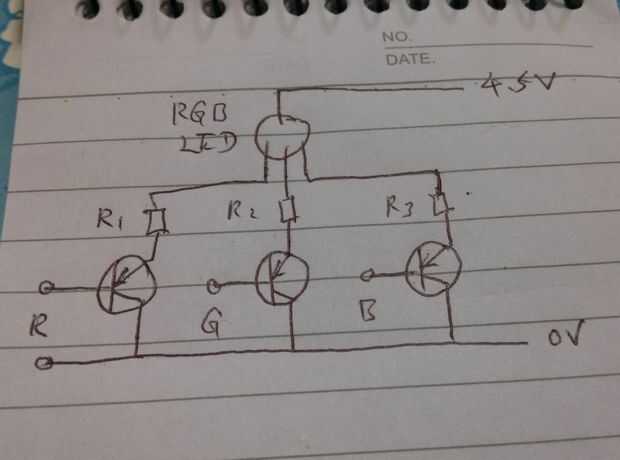

El circuito es simple. Aquí es cómo funciona:
-Cuando uno utiliza las manos para tocar el teclado común (tierra) y la almohadilla de color, los humanos resistentes a cambia de varios cientos k ohmios a ohmios varios
-El efecto es como conectar los pines B y C con diferentes resistencia permitiendo que la corriente pasen a través de B y C
-La corriente es amplificada por el transistor pnp entre pin E y C
Para presionar las almohadillas más duro y más ligero, humano resistente será diferente altera el paso actual a través de LED. Brillo diferente de rojo, verde y azul mezclar diverso color en RGB LED.
